Làm thế nào Vỏ nhôm được gia công CNC với các rãnh và đường cắt có thể cải thiện độ chính xác, độ vừa vặn và hiệu suất sản phẩm

2026-10-28 0 Để lại cho tôi một tin nhắn

Khi thiết bị yêu cầu định vị thành phần chính xác, tính năng lắp đặt tùy chỉnh và thiết kế kết cấu đáng tin cậy,Vỏ nhôm gia công CNC có rãnh và rãnh cắtcung cấp một giải pháp sản xuất thực tế.Bác NguyênPhần cứng sản xuất vỏ nhôm tùy chỉnh theo bản vẽ và yêu cầu về kết cấu của khách hàng, sử dụng phay CNC 3 trục để tạo ra các rãnh, khu vực lõm, bề mặt bậc, lỗ và vết cắt cho thiết bị điện tử và cụm công nghiệp.

Vỏ nhôm được gia công CNC không chỉ là lớp vỏ bảo vệ. Các rãnh, khe, hốc và các lỗ được định vị chính xác của nó có thể giúp chứa các bộ phận bên trong, hỗ trợ lắp ráp và cải thiện khả năng tích hợp với các cấu trúc xung quanh. Bài viết này giải thích các tính năng gia công chính, cân nhắc về vật liệu, yêu cầu thiết kế, quy trình sản xuất và kiểm tra chất lượng mà người mua nên đánh giá trước khi đặt mua vỏ nhôm tùy chỉnh. Nó cũng phác thảo cách xem xét bản vẽ giúp nhà sản xuất đánh giá tính khả thi, chi phí và hiệu quả sản xuất.

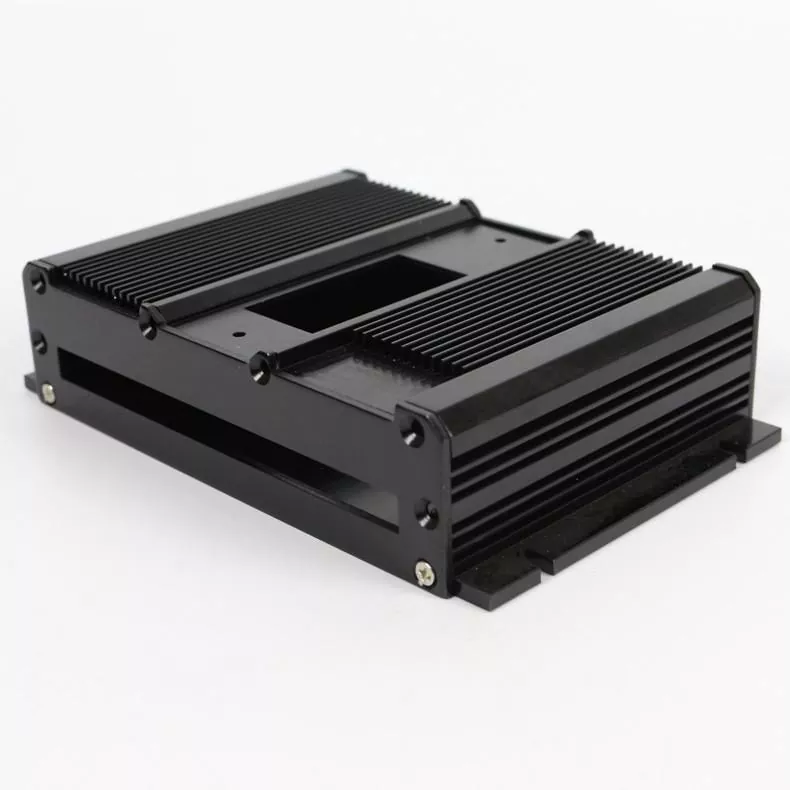

CNC Machined Aluminum Housing with Grooves and Cutouts

Mục lục

Vỏ nhôm được gia công CNC có rãnh và rãnh cắt là gì?
Tính năng gia công nào quan trọng nhất?
Lợi ích chính là gì?
Bạn nên chọn vật liệu nhôm như thế nào?
Vỏ nhôm tùy chỉnh được sản xuất như thế nào?
Người mua nên chỉ định chi tiết thiết kế nào?
Những vỏ này thường được sử dụng ở đâu?
Gia công CNC so sánh với các phương pháp khác như thế nào?
Làm thế nào bạn có thể đánh giá chất lượng sản xuất?
Câu hỏi thường gặp
Làm thế nào bạn có thể bắt đầu dự án nhà ở tùy chỉnh của mình?

1. Vỏ nhôm được gia công CNC có rãnh và rãnh cắt là gì?

Vỏ nhôm được gia công CNC có rãnh và rãnh cắt là một thành phần nhôm tùy chỉnh được sản xuất thông qua gia công điều khiển bằng máy tính. Dựa trên mô hình CAD hoặc bản vẽ kỹ thuật, các công cụ cắt sẽ loại bỏ vật liệu khỏi phôi nhôm để tạo ra biên dạng bên ngoài, hốc bên trong, khe, lỗ lắp và các tính năng chức năng khác theo yêu cầu.

Không giống như một vỏ hình chữ nhật đơn giản, vỏ này có thể kết hợp nhiều hình học trong một thành phần. Một rãnh có thể định vị một bộ phận giao tiếp, một khu vực lõm vào có thể cung cấp khoảng trống cho cụm lắp ráp bên trong và một phần khoét có thể chứa đầu nối, cáp, dây buộc hoặc giao diện khác.

Sản phẩm của Boyuan Hardware được thiết kế dựa trên bản vẽ của khách hàng và các yêu cầu về kết cấu cụ thể. Quy trình phay CNC 3 trục của nó hỗ trợ nhiều tính năng khi hình học, hướng phôi và khả năng tiếp cận dụng cụ của chúng phù hợp với thiết lập đã chọn.

Đối với người mua, điều cần cân nhắc là liệu mỗi tính năng gia công có phục vụ mục đích cơ khí hoặc lắp ráp xác định hay không. Hình học tốt cải thiện khả năng tích hợp mà không cần thêm sự phức tạp trong sản xuất không cần thiết.

2. Tính năng gia công nào quan trọng nhất?

Hiệu quả của vỏ nhôm tùy chỉnh phụ thuộc vào mức độ hỗ trợ của các tính năng riêng lẻ cho thiết kế sản phẩm hoàn chỉnh. Mỗi tính năng phải được xác định bởi kích thước, vị trí và mối quan hệ của nó với các thành phần lân cận.

Rãnh và khe

Các rãnh và khe có thể giúp xác định vị trí các bộ phận, hướng dẫn các bộ phận kết nối, tạo khoảng trống hoặc điều chỉnh các giao diện theo thiết kế cụ thể. Chiều rộng, chiều sâu, chiều dài và vị trí của chúng phải được xác định rõ ràng để đảm bảo sự phù hợp như dự kiến.

Khu vực lõm và túi

Các hốc tạo không gian bên trong vỏ cho các bộ phận bên trong hoặc các đặc điểm cấu trúc. Kích thước của chúng phải tính đến vỏ bọc thành phần, độ dày thành, khả năng tiếp cận dụng cụ và vật liệu còn lại cần thiết để duy trì độ cứng.

Bề mặt bậc thang

Độ cao bề mặt khác nhau có thể thiết lập mức độ lắp đặt, tham chiếu căn chỉnh hoặc khoảng cách giữa các bộ phận liền kề. Các bề mặt này phải được xác định kích thước từ các mốc chuẩn phù hợp để mối quan hệ của chúng vẫn nhất quán trong quá trình lắp ráp.

Các lỗ và lỗ cắt tùy chỉnh

Các lỗ và phần cắt có thể chứa ốc vít, đầu nối, cáp và các giao diện khác. Kích thước, vị trí và hình dạng của chúng phải phù hợp với các thành phần giao phối có liên quan. Các lỗ ren cũng yêu cầu các thông số kỹ thuật ren và độ sâu tiếp xúc được xác định rõ ràng.

Chỉ định chiều rộng, chiều sâu và vị trí rãnh.
Xác định các bề mặt lắp đặt quan trọng và các mốc tham chiếu.
Xác định đường kính lỗ, khoảng cách và chi tiết ren.
Xác nhận rằng các hốc bên trong để lại đủ vật liệu kết cấu.
Xác định bề mặt thẩm mỹ và giao diện chức năng một cách riêng biệt.

3. Lợi ích chính là gì?

Gia công CNC tùy chỉnh cho phép các nhà thiết kế tích hợp nhiều chi tiết chức năng vào một vỏ thay vì dựa vào một biên dạng cơ bản đòi hỏi phải sửa đổi thứ cấp rộng rãi.

Tích hợp thành phần chính xác hơn

Khi các kích thước quan trọng được thiết lập trong bản vẽ kỹ thuật, các tính năng gia công có thể được định vị để phù hợp với việc lắp ráp dự định. Điều này giúp giảm bớt các vấn đề lắp đặt có thể tránh được và hỗ trợ việc lắp đặt lặp lại.

Tính linh hoạt trong thiết kế lớn hơn

Các rãnh, hốc, bề mặt dạng bậc và các đường cắt tùy chỉnh có thể được điều chỉnh cho phù hợp với cấu hình sản phẩm cụ thể. Tính linh hoạt này rất hữu ích cho các thiết bị chuyên dụng, nguyên mẫu và các dự án có yêu cầu cơ khí thay đổi.

Thiết kế kết cấu nhẹ

Nhôm cung cấp sự kết hợp hữu ích giữa mật độ, khả năng gia công và hiệu suất kết cấu tương đối thấp. Các hốc được thiết kế phù hợp có thể loại bỏ các vật liệu không cần thiết trong khi vẫn duy trì độ bền cần thiết cho ứng dụng dự định.

Tính nhất quán về chức năng và hình ảnh

Gia công có kiểm soát có thể tạo ra các cạnh xác định, bố cục tính năng đồng nhất và hình học bề mặt nhất quán. Việc hoàn thiện phù hợp có thể hỗ trợ thêm về hình thức bên ngoài và các yêu cầu về môi trường của sản phẩm cuối cùng.

Những ưu điểm này phụ thuộc vào hợp kim, hình dạng bộ phận, dung sai, thiết lập gia công và phương pháp kiểm tra. Do đó, hiệu suất nên được đánh giá dựa trên ứng dụng thực tế thay vì chỉ giả định từ quá trình sản xuất.

4. Bạn nên chọn vật liệu nhôm như thế nào?

Lựa chọn vật liệu ảnh hưởng đến khả năng gia công, tính chất cơ học, hành vi ăn mòn, hoàn thiện bề mặt và chi phí tổng thể. Cấp độ thích hợp phụ thuộc vào điều kiện tải trọng, môi trường vận hành và yêu cầu chức năng của vỏ.

Xem xét vật chất	Những gì người mua nên đánh giá	Tại sao nó quan trọng
Lớp hợp kim nhôm	Sức mạnh, khả năng gia công và tính sẵn có	Giúp đáp ứng các yêu cầu về cơ khí và sản xuất
Độ dày của tường	Tải trọng, độ cứng và độ sâu của túi	Giảm nguy cơ biến dạng hoặc không đủ độ cứng
Bề mặt hoàn thiện	Bề ngoài, tiếp xúc với ăn mòn và mài mòn	Ảnh hưởng đến độ bền và hình thức của thành phẩm
Độ ổn định kích thước	Hình học đặc trưng và trình tự gia công	Hỗ trợ lắp ráp và kiểm soát kích thước nhất quán
Môi trường hoạt động	Độ ẩm, nhiệt độ, hóa chất và điều kiện tiếp xúc	Giúp xác định sự phù hợp của vật liệu và hoàn thiện

Các hợp kim kỹ thuật phổ biến như 6061 thường được xem xét làm vỏ gia công vì tính cân bằng giữa khả năng gia công và tính chất cơ học của chúng. Tuy nhiên, hợp kim và tính chất cụ thể cần được xác nhận với nhà sản xuất thay vì giả định cho mọi dự án.

Để biết thêm thông tin cơ bản, người mua có thể xem lại trang web sản xuất nhôm Boyuan và thông tin chi tiết về sản phẩm nhà ở được gia công bằng máy CNC.

5. Vỏ nhôm tùy chỉnh được sản xuất như thế nào?

Quy trình sản xuất đáng tin cậy bắt đầu bằng việc xem xét thiết kế và tiếp tục thông qua gia công, hoàn thiện và xác minh kích thước. Trình tự chính xác phụ thuộc vào hình dạng bộ phận và các thông số kỹ thuật đã được thống nhất.

Bản vẽ và đánh giá mô hình:Nhà sản xuất kiểm tra mô hình CAD, kích thước, dung sai, các bề mặt quan trọng và cách lắp ráp dự kiến.
Xác nhận vật liệu:Hợp kim nhôm và điều kiện vật liệu cần thiết được thỏa thuận trước khi sản xuất.
Chuẩn bị phôi:Cổ phiếu được lựa chọn và bảo đảm trong một vật cố định phù hợp cho các hoạt động gia công đã lên kế hoạch.
Phay CNC:Các rãnh, hốc, biên dạng, bậc và phần cắt có thể tiếp cận được được gia công theo thiết kế đã được phê duyệt.
Các hoạt động bổ sung:Khoan, tarô, mài bavia hoặc các hoạt động được chỉ định khác được hoàn thành khi cần thiết.
Hoàn thiện bề mặt:Bất kỳ biện pháp xử lý nào đã được thống nhất đều được áp dụng sau khi xem xét các hiệu ứng kích thước và bề mặt chức năng.
Điều tra:Các kích thước quan trọng, vị trí đặc điểm, ren và điều kiện bề mặt được kiểm tra dựa trên bản vẽ.

Đối với gia công 3 trục, khả năng tiếp cận dao và định hướng phôi đặc biệt quan trọng. Một số tính năng phức tạp có thể yêu cầu định vị lại bộ phận hoặc thay đổi thiết lập. Việc xem xét các yêu cầu này trước khi sản xuất giúp xác định các điều chỉnh thiết kế có thể thực hiện được và tránh các bước gia công không cần thiết.

6. Người mua nên chỉ định chi tiết thiết kế nào?

Một bản vẽ hoàn chỉnh giúp nhà sản xuất hiểu được những gì phải sản xuất và kích thước nào là quan trọng nhất. Các yêu cầu không rõ ràng có thể dẫn đến việc làm rõ thêm, việc làm lại có thể tránh được hoặc sự chậm trễ.

Trước khi yêu cầu báo giá, hãy chuẩn bị các thông tin sau:

Mô hình CAD 3D:Cung cấp tệp phù hợp, chẳng hạn như STEP, nếu có.
Bản vẽ kỹ thuật kích thước:Bao gồm kích thước tổng thể, vị trí tính năng, dung sai và tham chiếu mốc.
Thông số kỹ thuật rãnh và hốc:Xác định chiều rộng, chiều sâu, chiều dài và chức năng dự định của chúng.
Chi tiết lỗ và ren:Xác định đường kính, tiêu chuẩn ren, độ sâu và các yêu cầu về vị trí.
Yêu cầu về vật chất:Nêu rõ hợp kim ưa thích hoặc yêu cầu nhà sản xuất đề xuất một lựa chọn thích hợp.
Xử lý bề mặt:Chỉ định độ hoàn thiện, hình dáng bên ngoài được yêu cầu và bất kỳ bề mặt nào phải được xử lý.
Số lượng đặt hàng:Cung cấp nguyên mẫu, mẫu và số lượng sản xuất dự kiến nếu có liên quan.
Kỳ vọng kiểm tra:Xác định các kích thước quan trọng đối với chức năng và mọi tài liệu kiểm tra cần thiết.

Điều quan trọng nữa là tránh áp dụng dung sai chặt chẽ không cần thiết cho mọi kích thước. Việc tập trung các yêu cầu chặt chẽ hơn vào các giao diện quan trọng, bề mặt giao tiếp và tính năng định vị có thể giúp cân bằng hiệu suất chức năng và chi phí sản xuất.

7. Những loại vỏ này thường được sử dụng ở đâu?

Vỏ nhôm được gia công CNC có rãnh và rãnh cắt có thể hỗ trợ nhiều ứng dụng trong đó việc tích hợp thành phần và hình học tùy chỉnh là quan trọng.

Thiết bị điện tử:Vỏ và các bộ phận kết cấu có lỗ hở, điểm lắp đặt hoặc khoảng hở bên trong xác định.
Máy móc công nghiệp:Các thành phần tùy chỉnh kết nối, định vị hoặc hỗ trợ các cụm cơ khí.
Hệ thống lắp đặt:Các bộ phận có rãnh, bề mặt dạng bậc và tính năng định vị.
Thiết bị:Vỏ yêu cầu các giao diện thành phần cụ thể và các lỗ mở được định vị cẩn thận.
Thiết bị chuyên dụng:Các bộ phận có khối lượng thấp hoặc dành riêng cho ứng dụng không phù hợp với kích thước vỏ tiêu chuẩn.

Sự phù hợp của bất kỳ loại nhà ở nào đều phụ thuộc vào thiết kế hoàn chỉnh, bao gồm tải trọng kết cấu, điều kiện nhiệt, yêu cầu về độ kín và khả năng tiếp xúc với môi trường. Khi cần có tấm chắn điện, bảo vệ chống xâm nhập hoặc tản nhiệt, các chức năng này phải được thiết kế và xác minh riêng biệt.

8. Gia công CNC so sánh với các phương pháp khác như thế nào?

Gia công CNC đặc biệt hữu ích khi một bộ phận yêu cầu các tính năng tùy chỉnh, điều khiển kích thước dựa trên bản vẽ hoặc tính linh hoạt trong thiết kế. Các quy trình sản xuất khác có thể kinh tế hơn đối với các điều kiện sản xuất khác nhau.

Phương pháp sản xuất	Ưu điểm chính	Cân nhắc quan trọng
gia công CNC	Hình học linh hoạt và kiểm soát tính năng chính xác	Thời gian loại bỏ vật liệu và gia công ảnh hưởng đến chi phí
Đúc chết	Thích hợp cho việc sản xuất lặp lại các hình dạng phức tạp	Phải xem xét các hạn chế về đầu tư và thiết kế công cụ
Đùn nhôm	Sản xuất hiệu quả các mặt cắt ngang nhất quán	Các tính năng cục bộ phức tạp có thể yêu cầu gia công thứ cấp
Chế tạo kim loại tấm	Hữu ích cho các tấm nhẹ và thùng gấp	Ít phù hợp hơn với một số hình học dày, lõm sâu

Quy trình tốt nhất phụ thuộc vào khối lượng hàng năm, hình học, dung sai, ngân sách dụng cụ và yêu cầu giao hàng. Đối với các vỏ tùy chỉnh có nhiều tính năng gia công, việc xem xét bản vẽ có thể giúp xác định xem liệu gia công CNC hay kết hợp nhiều quy trình phù hợp hơn.

9. Bạn có thể đánh giá chất lượng sản xuất bằng cách nào?

Đánh giá chất lượng nên tập trung vào việc liệu nhà ở hoàn thiện có đáp ứng các yêu cầu đã được ghi trong tài liệu hay không. Bề ngoài sạch sẽ rất hữu ích nhưng nó không thay thế việc xác minh kích thước hoặc kiểm tra chức năng.

Khi đánh giá một nhà cung cấp, hãy xem xét các điểm kiểm tra sau:

Sự phù hợp về kích thước:Xác minh độ sâu rãnh quan trọng, kích thước vết cắt, vị trí lỗ và kích thước tổng thể.
Khả năng tương thích lắp ráp:Kiểm tra sự phù hợp của các bộ phận kết nối, đầu nối, chốt và giao diện lắp đặt nếu có.
Điều kiện bề mặt:Kiểm tra các gờ, vết trầy xước, vết dụng cụ và các khuyết tật khác liên quan đến thông số kỹ thuật.
Chất lượng chủ đề:Xác nhận kích thước ren, độ sâu và khả năng sử dụng so với bản vẽ kỹ thuật.
Chất liệu và hoàn thiện:Kiểm tra xem hợp kim đã thỏa thuận và xử lý bề mặt đã được cung cấp chưa.
Tài liệu:Đồng ý trước về các báo cáo chiều, hồ sơ vật liệu hoặc các tài liệu kiểm tra khác cần thiết để được chấp nhận.

Đối với các đơn hàng lặp lại, tiêu chí chấp nhận rõ ràng và việc sửa đổi bản vẽ được kiểm soát giúp duy trì tính nhất quán giữa các lô sản xuất. Nhà cung cấp cũng phải được thông báo về bất kỳ thay đổi nào đối với mục đích sử dụng của sản phẩm có thể ảnh hưởng đến các yêu cầu gia công hoặc kiểm tra.

10. Câu hỏi thường gặp

1. Boyuan có thể sản xuất Vỏ nhôm được gia công CNC với các rãnh và đường cắt theo bản vẽ tùy chỉnh không?

Đúng. Phần cứng Boyuan chấp nhận các yêu cầu về nhà ở tùy chỉnh dựa trên bản vẽ của khách hàng và các nhu cầu kết cấu cụ thể. Tính khả thi của việc sản xuất phụ thuộc vào hình dạng bộ phận, các tính năng cần thiết và thiết lập gia công có sẵn.

2. Có thể tạo ra các rãnh và vùng lõm bằng phay CNC 3 trục không?

Có, miễn là các công cụ cắt có thể truy cập được các tính năng này và phù hợp với thiết lập đã chọn. Các tính năng khó truy cập có thể yêu cầu định vị lại, thiết lập bổ sung hoặc sửa đổi thiết kế.

3. Tôi nên cung cấp thông tin gì để báo giá?

Cung cấp bản vẽ có kích thước hoặc mô hình CAD 3D, các yêu cầu về vật liệu, dung sai tới hạn, độ hoàn thiện bề mặt, số lượng đặt hàng và bất kỳ yêu cầu kiểm tra đặc biệt nào. Những chi tiết này giúp nhà sản xuất đánh giá tính khả thi và chuẩn bị báo giá phù hợp hơn.

4. Vỏ có thể bao gồm các lỗ, khe và bề mặt dạng bậc trong một bộ phận không?

Những tính năng này thường có thể được kết hợp trong một thiết kế. Khả năng tương thích của chúng phụ thuộc vào khả năng tiếp cận dụng cụ, độ dày thành, vị trí phôi và trình tự gia công tổng thể.

5. Làm cách nào để giảm chi phí cho vỏ nhôm tùy chỉnh?

Sử dụng các kích thước tính năng thực tế, tránh các túi sâu hoặc hẹp không cần thiết, tiêu chuẩn hóa các thông số kỹ thuật về lỗ và ren nếu có thể và chỉ áp dụng các dung sai chặt chẽ khi chức năng yêu cầu chúng. Việc xem xét bản vẽ sớm có thể xác định các cơ hội để đơn giản hóa việc gia công.

6. Hợp kim nhôm cụ thể có phù hợp với mọi ứng dụng nhà ở không?

Không. Việc lựa chọn hợp kim phụ thuộc vào độ bền, khả năng gia công, mức độ ăn mòn, điều kiện vận hành và yêu cầu hoàn thiện. Xác nhận loại vật liệu với nhà sản xuất trước khi sản xuất.

7. Làm cách nào tôi có thể xác nhận rằng phần hoàn thiện đáp ứng yêu cầu của tôi?

Xác định các tiêu chí chấp nhận có thể đo lường được trong bản vẽ kỹ thuật và thống nhất các phương pháp kiểm tra trước khi sản xuất. Các kích thước quan trọng, vị trí đặc điểm, luồng và giao diện giao phối cần được chú ý đặc biệt.

11. Làm thế nào bạn có thể bắt đầu dự án nhà ở tùy chỉnh của mình?

Vỏ nhôm được gia công CNC được thiết kế đẹp mắt với các rãnh và rãnh cắt kết hợp hình học chức năng với khả năng sản xuất thực tế. Bằng cách xác định mục đích của từng rãnh, hốc, lỗ và lỗ cắt, người mua có thể cải thiện khả năng tương thích lắp ráp, làm rõ các kỳ vọng về chất lượng và đưa ra quyết định sáng suốt hơn về chi phí sản xuất.

Phần cứng Boyuan cung cấp các giải pháp vỏ nhôm gia công CNC tùy chỉnh dựa trên bản vẽ của khách hàng và yêu cầu về kết cấu. Cho dù bạn đang phát triển một bộ phận điện tử mới, cải tiến một tổ hợp công nghiệp hay tìm nguồn cung ứng bộ phận lắp đặt chuyên dụng, việc giao tiếp sớm có thể giúp thiết lập phương pháp sản xuất phù hợp. Xem lại thông số kỹ thuật của sản phẩm và chi tiết tùy chỉnh, chuẩn bị bản vẽ của bạn vàliên hệ với chúng tôiđể thảo luận về các yêu cầu dự án của bạn và yêu cầu báo giá.
