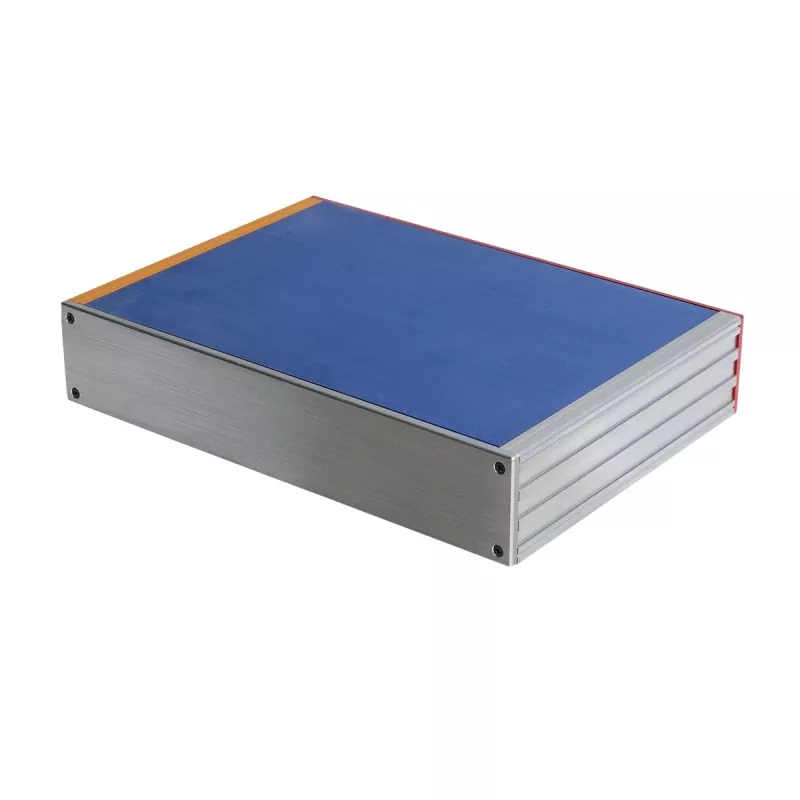

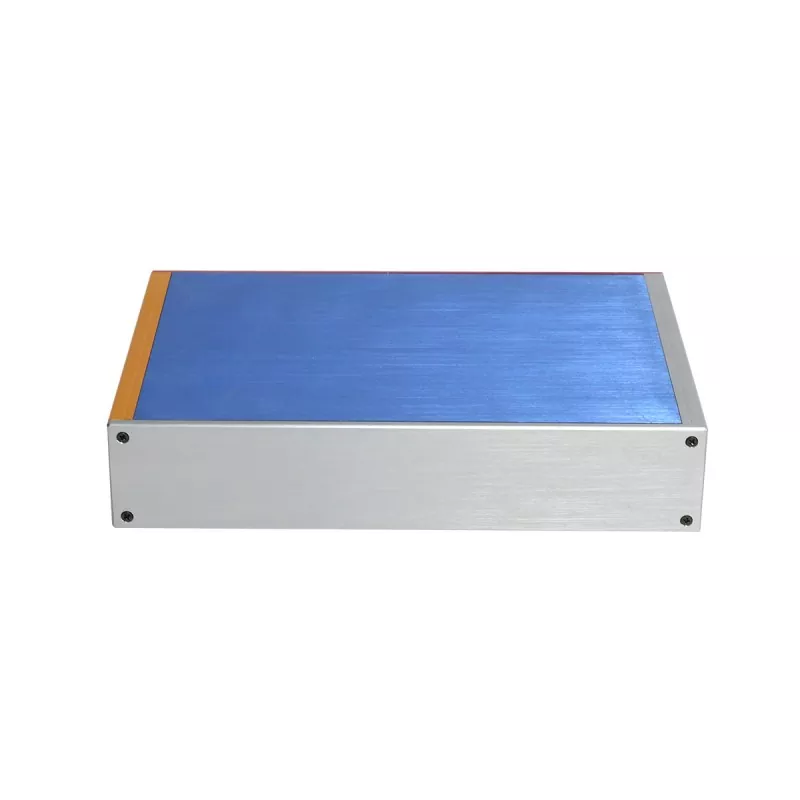

Khung dụng cụ bằng nhôm 56mm cho thiết bị đo lường

Khung đùn nhôm có chiều cao cố định 56mm này sử dụng cấu trúc nhôm định hình. Chiều cao được cố định ở mức 56mm, chiều dài và chiều rộng có thể được tùy chỉnh theo kích thước PCB, bố cục thành phần bên trong và kích thước tổng thể của thiết bị. Chiều cao 56mm cung cấp không gian lắp đặt rộng rãi hơn cho các linh kiện điện tử bên trong so với khung gầm có cấu hình thấp, giúp Khung dụng cụ bằng nhôm 56mm cho Thiết bị đo lường phù hợp với thiết bị dụng cụ cần tích hợp PCB, mô-đun điện tử, giao diện, nguồn điện và cấu trúc lắp bên trong.

Cơ cấu sản phẩm

Logic cấu trúc

Chiều cao cố định 56mm → tùy chỉnh chiều dài và chiều rộng → khe cắm thẻ PCB → rãnh gắn bên trong → cấu trúc tản nhiệt → gia công CNC mặt trước và mặt sau → lắp ráp tổng thể

Ưu điểm thiết kế

1. Chiều cao cố định 56mm, thích hợp cho cách bố trí bên trong của thiết bị dụng cụ

So với khung máy có cấu hình thấp, chiều cao 56mm mang lại không gian dọc rộng rãi hơn và có thể chứa được nhiều loại linh kiện điện tử hơn.

Đối với thiết bị dụng cụ cần lắp đặt đồng thời PCB, mô-đun điện tử, giao diện và cấu trúc hỗ trợ bên trong, nó có thể giảm bớt những hạn chế về chiều cao khung máy đối với cách bố trí bên trong.

2. Chiều dài và chiều rộng có thể tùy chỉnh, thích ứng với các kích cỡ dụng cụ khác nhau

Mặc dù chiều cao của sản phẩm được cố định ở mức 56mm nhưng chiều dài và chiều rộng có thể được tùy chỉnh theo thiết bị cụ thể.

Chiều dài và chiều rộng khung xe cuối cùng có thể được xác định theo:

· Kích thước PCB

· Số lượng mô-đun nội bộ

· Bố cục giao diện

· Mô-đun nguồn

· Kích thước tổng thể của thiết bị

· Không gian lắp đặt bên trong

Do đó, nó phù hợp với các dụng cụ điện tử và thiết bị đo lường có kích cỡ khác nhau.

3. Khe cắm thẻ PCB để định vị bảng mạch thuận tiện

Bên trong khung được cung cấp các khe cắm thẻ PCB, có thể được sử dụng để định vị và lắp PCB.

Đối với các sản phẩm nhạc cụ, bảng mạch bên trong thường cần duy trì vị trí tương đối ổn định với các giao diện, mạch điều khiển và các mô-đun khác, đồng thời các khe cắm thẻ có thể giúp đạt được vị trí cấu trúc.

4. Rãnh gắn bên trong tạo điều kiện thuận lợi cho việc bố trí mô-đun

Các rãnh gắn bên trong có thể được sử dụng để gắn:

· Mô-đun điện tử

· PCB

· Dấu ngoặc

· Sửa chữa các thành phần

· Các bộ phận kết cấu bên trong khác

Chiều cao 56mm kết hợp với các rãnh lắp có thể mang lại không gian bố trí linh hoạt hơn cho các bộ phận bên trong.

5. Cấu trúc nhôm định hình mang lại sự hỗ trợ ổn định và đường dẫn tản nhiệt

Cấu hình nhôm làm thân chính của khung có thể bảo vệ cấu trúc và làm đế gắn cho các bộ phận điện tử bên trong.

Đồng thời, nhôm có tính dẫn nhiệt tốt, kết hợp với cấu trúc biên dạng, Khung dụng cụ bằng nhôm 56mm cho Thiết bị đo lường có thể cung cấp một đường tản nhiệt nhất định cho thiết bị.

Đối với các yêu cầu thiết kế nhiệt cụ thể, cần xác định thêm theo công suất của các bộ phận điện tử và cách bố trí bên trong.

6. Bảng mặt trước và mặt sau phù hợp với bố cục giao diện thiết bị

Thiết bị dụng cụ thường yêu cầu nhiều giao diện bên ngoài nên mặt trước và mặt sau có thể được gia công CNC theo chức năng thực tế.

Có thể gia công:

· Giao diện nguồn

· Giao diện USB

· Giao diện truyền thông

· Giao diện dữ liệu

· Lỗ đèn báo

· Lỗ cúc

· Lỗ lắp

· Các lỗ có hình dạng đặc biệt khác

Thông số kỹ thuật

Tại sao chọn chiều cao 56mm?

Chiều cao 56mm phù hợp hơn với các thiết bị điện tử có cấu trúc bên trong tương đối phức tạp.

Khi trang bị nội thất cần quan tâm đồng thời:

PCB + linh kiện + giao diện + nguồn điện + cấu trúc lắp đặt + cáp kết nối

khung gầm có cấu hình thấp có thể hạn chế bố cục bên trong.

Chiều cao cố định 56mm có thể mang lại không gian bên trong rộng rãi hơn, đồng thời kiểm soát kích thước tổng thể của thiết bị thông qua chiều dài và chiều rộng tùy chỉnh.

Đối với các sản phẩm dụng cụ, cấu trúc này có thể đạt được sự cân bằng giữa không gian bên trong, kích thước thiết bị và khả năng bảo vệ kết cấu.

Các trường áp dụng

Mô hình này được khuyến khích tập trung vào các dụng cụ, thử nghiệm, đo lường và thiết bị điện tử.

1. Dụng cụ đo lường điện tử

Thích hợp cho các thiết bị đo lường cần lắp đặt PCB, giao diện dữ liệu và mô-đun điện tử bên trong.

Các tấm mặt trước và mặt sau có thể được gia công theo các giao diện thử nghiệm, giao diện nguồn, đèn báo và các yêu cầu khác.

2. Thiết bị kiểm tra

Thích hợp cho một số mô-đun thử nghiệm và thiết bị thử nghiệm điện tử yêu cầu cấu trúc khung độc lập.

Chiều cao 56mm có thể cung cấp không gian lắp đặt tương đối rộng rãi cho các mạch và mô-đun bên trong.

3. Công cụ thu thập dữ liệu

Đối với thiết bị cần tích hợp mạch thu thập dữ liệu, giao diện truyền thông và mô-đun nguồn, chiều dài và chiều rộng khung có thể được tùy chỉnh theo kích thước PCB.

4. Thiết bị xử lý và chuyển đổi tín hiệu

Thích hợp cho các thiết bị điện tử cần lắp đặt PCB, giao diện tín hiệu và mô-đun xử lý bên trong.

Các khe cắm thẻ bên trong có thể được sử dụng để định vị PCB và các rãnh lắp có thể hỗ trợ việc cố định các bộ phận cấu trúc bên trong khác.

5. Thiết bị dụng cụ để bàn

Đối với các thiết bị điện tử nhỏ cần đặt trong phòng thí nghiệm, bàn làm việc hoặc bàn thiết bị, chiều cao 56mm có thể cung cấp không gian lắp đặt bên trong tương đối rộng rãi trong khi vẫn giữ được cấu trúc tổng thể nhỏ gọn.

Bạn nên sử dụng các hướng dẫn ứng dụng như "dụng cụ, thử nghiệm, thu thập dữ liệu, xử lý tín hiệu" trong các bản phát hành trang web chính thức, thay vì các lĩnh vực cụ thể như "dụng cụ y tế" hoặc "dụng cụ quân sự" yêu cầu xác minh hoặc bằng cấp bổ sung của ngành.

Các mục có thể tùy chỉnh

Quy trình sản xuất

Khách hàng cung cấp bản vẽ sản phẩm hoặc yêu cầu kích thước

↓

Xác nhận chiều cao cố định 56mm

↓

Xác nhận chiều dài, chiều rộng và bố cục bên trong

↓

Xác nhận PCB, giao diện và các thành phần bên trong

↓

Gia công hồ sơ nhôm

↓

Cắt chiều dài

↓

Gia công CNC 3 trục

↓

Gia công mặt trước và mặt sau

↓

Xử lý bề mặt

↓

Kiểm tra kích thước và ngoại hình

↓

Lắp ráp khung gầm

↓

Kiểm tra thành phẩm

↓

Triển lãm hội thảo

Đóng gói và vận chuyển

Kiểm tra chất lượng

Theo yêu cầu của sản phẩm, những điều sau đây có thể được thực hiện:

· Kiểm tra hình thức hồ sơ

· Kiểm tra kích thước chiều dài

· Kiểm tra kích thước gia công CNC

· Kiểm tra vị trí lỗ

· Kiểm tra luồng

· Kiểm tra hình thức và kích thước bảng điều khiển

· Kiểm tra bề ngoài xử lý bề mặt

· Kiểm tra lắp ráp

· Kiểm tra hình thức thành phẩm

Đối với các sản phẩm có yêu cầu về dung sai kích thước rõ ràng, việc kiểm tra có thể được thực hiện theo bản vẽ và yêu cầu kỹ thuật của khách hàng.

Câu hỏi thường gặp

Q1. Chiều cao của khung thiết bị này có cố định không?

Đúng. Chiều cao của mẫu này được cố định ở mức 56mm, trong khi chiều dài và chiều rộng có thể được tùy chỉnh.

Q2. Khung gầm có thể được tùy chỉnh cho các nhạc cụ khác nhau không?

Đúng. Chiều dài và chiều rộng có thể được tùy chỉnh theo kích thước PCB, các bộ phận bên trong, bố cục giao diện và kích thước tổng thể của thiết bị.

Q3. Khung máy có khe cắm PCB bên trong không?

Đúng. Cấu trúc đùn nhôm bao gồm một khe PCB bên trong để định vị và lắp đặt PCB.

Q4. Các mô-đun bên trong có thể được lắp đặt bên trong khung máy không?

Đúng. Các rãnh lắp bên trong có thể được sử dụng để lắp đặt PCB, mô-đun điện tử, giá đỡ và các bộ phận kết cấu khác.

Q5. Mặt trước và mặt sau có thể được tùy chỉnh?

Đúng. Các tấm có thể được gia công CNC theo các giao diện, nút bấm, đèn báo, lỗ lắp và các lỗ hở khác được yêu cầu.

Q6. Khung nhôm có tản nhiệt không?

Cấu trúc đùn nhôm cung cấp đường tản nhiệt. Đối với các yêu cầu nhiệt cụ thể, thiết kế phải được đánh giá theo công suất thành phần và cách bố trí bên trong.

Q7. Màu khung xe có thể được tùy chỉnh?

Đúng. Bề mặt hoàn thiện và màu sắc có thể được tùy chỉnh theo yêu cầu của sản phẩm.

Q8. Bạn cung cấp khả năng gia công CNC nào?

Boyuan chủ yếu cung cấp gia công CNC 3 trục cho khung dụng cụ bằng nhôm và các bộ phận liên quan.
