Khung điều khiển công nghiệp bằng nhôm nhúng 42,5mm

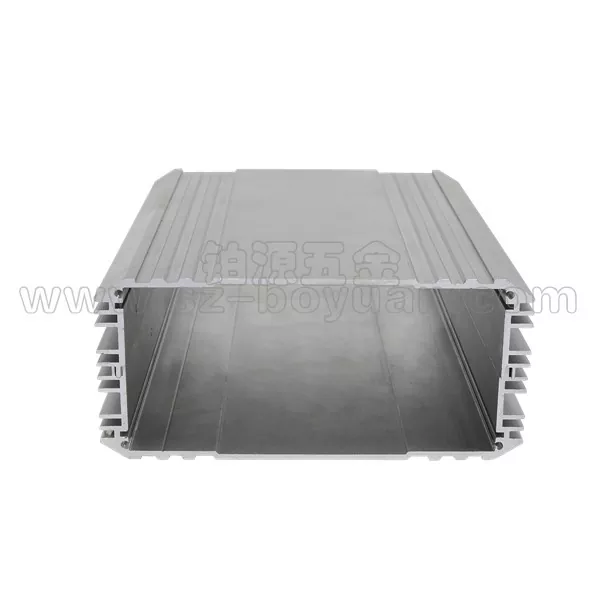

Khung điều khiển công nghiệp bằng nhôm nhúng 42,5mm sử dụng cấu trúc nhôm. Chiều cao được cố định ở 42,5mm, chiều dài và chiều rộng có thể được tùy chỉnh theo cấu trúc thiết bị, kích thước PCB và không gian lắp đặt.

Bên trong khung máy có các khe cắm thẻ PCB và rãnh lắp, được sử dụng để định vị bảng mạch cũng như gắn các mô-đun điện tử bên trong, giá đỡ và các bộ phận kết cấu khác. Cấu trúc profile nhôm còn có khả năng tản nhiệt nhất định, phù hợp với các thiết bị điện tử cần hỗ trợ kết cấu và tản nhiệt cơ bản.

Chiều cao 42,5mm duy trì cấu hình tương đối nhỏ gọn đồng thời cung cấp nhiều không gian hơn cho PCB, linh kiện điện tử, giao diện và cấu trúc lắp bên trong so với khung gầm có cấu hình thấp, giúp nó phù hợp với các ứng dụng cần được nhúng trong thiết bị khác hoặc không gian lắp đặt hạn chế nhưng không thể sử dụng cấu trúc khung máy quá thấp.

Cơ cấu sản phẩm

Ưu điểm cốt lõi

1. Chiều cao cố định 42,5mm, thích hợp cho việc lắp đặt thiết bị nhúng

So với khung máy siêu mỏng, chiều cao 42,5mm mang lại không gian bên trong rộng rãi hơn trong khi vẫn duy trì kích thước tổng thể tương đối nhỏ gọn.

Đối với các module điện tử cần lắp đặt tại:

• Tủ điều khiển
• Thiết bị bên trong
• Giá đỡ hoặc không gian lắp đặt thiết bị
• Cấu trúc thiết bị tùy chỉnh
• Bên trong các thiết bị điện tử khác

chiều dài và chiều rộng khung xe có thể được xác định theo không gian lắp đặt thực tế.

2. Chiều dài và chiều rộng có thể tùy chỉnh để dễ dàng phù hợp với không gian lắp đặt

Chiều cao khung gầm điều khiển công nghiệp bằng nhôm nhúng 42,5mm được cố định ở mức 42,5mm, trong khi chiều dài và chiều rộng có thể được điều chỉnh theo cấu trúc thiết bị.

Chiều dài và chiều rộng khung xe có thể được xác định theo:

• Vị trí lắp đặt
• kích thước PCB
• Bố cục thành phần
• Vị trí giao diện
• Mô-đun nội bộ
• Kích thước tổng thể của thiết bị

Cấu trúc này đặc biệt phù hợp với các mô-đun điện tử nhúng có kích thước không chuẩn.

3. Khe cắm thẻ PCB bên trong để định vị bảng mạch thuận tiện

Bên trong khung máy được cung cấp các khe cắm thẻ PCB, có thể định vị và gắn theo cấu trúc PCB.

Đối với các thiết bị cần tích hợp bảng mạch bên trong khung máy, khe cắm card có thể giảm bớt việc sử dụng các bộ phận hỗ trợ bổ sung và giúp giữ vị trí lắp PCB ổn định.

4. Rãnh lắp bên trong hỗ trợ bố trí kết cấu bên trong

Ngoài các khe cắm thẻ PCB, bên trong khung máy còn có các rãnh lắp, có thể được sử dụng để cố định các mô-đun bên trong, giá đỡ và các bộ phận kết cấu khác.

Đối với thiết bị cần tích hợp nhiều linh kiện điện tử trong không gian hạn chế, việc bố trí bên trong có thể được thực hiện theo cấu trúc thực tế.

5. Cấu trúc nhôm định hình cân bằng hỗ trợ kết cấu và tản nhiệt

Cấu hình nhôm làm thân chính của khung gầm có thể cung cấp hỗ trợ cấu trúc ổn định.

Đồng thời, bản thân nhôm có tính dẫn nhiệt tốt, kết hợp với cấu trúc profile có thể giúp các thiết bị điện tử tản nhiệt.

Đối với các sản phẩm có yêu cầu tản nhiệt cụ thể cao hơn, cần xác định các giải pháp tương ứng theo mức tiêu thụ điện năng, cách bố trí và thiết kế nhiệt thực tế của các linh kiện điện tử.

6. Mặt trước và mặt sau hỗ trợ gia công giao diện thiết bị

Các tấm phía trước và phía sau có thể được gia công CNC theo thiết bị cụ thể, ví dụ:

• Giao diện nguồn
• Giao diện USB
• Giao diện truyền thông
• Đèn báo
• Nút
• Lỗ gắn
• Giao diện có hình dạng đặc biệt khác

Do đó, khung có thể được kết hợp với cách bố trí giao diện của thiết bị điện tử cuối cùng.

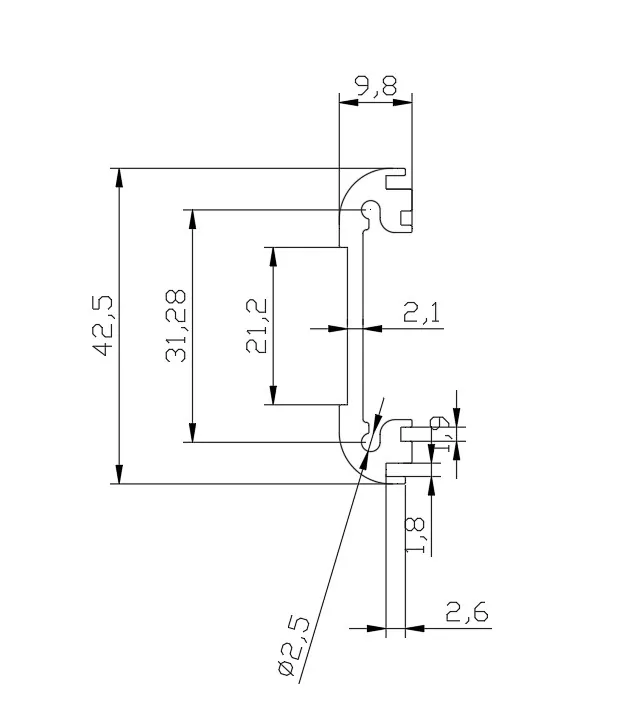

Thông số kỹ thuật

Các trường áp dụng

Mẫu này được khuyên dùng để làm nổi bật "cài đặt nhúng", giúp phân biệt với mẫu nhỏ gọn 35mm trước đó.

1. Mô-đun điều khiển nhúng

Thích hợp cho các mô-đun điều khiển nhỏ được lắp đặt bên trong thiết bị tự động hóa, tủ điều khiển hoặc các thiết bị khác.

Chiều cao 42,5mm có thể cung cấp không gian lắp đặt tương đối rộng rãi cho PCB điều khiển và các bộ phận bên trong, trong khi chiều dài và chiều rộng tùy chỉnh giúp khung máy phù hợp với vị trí lắp đặt cụ thể.

2. Mô-đun thu thập dữ liệu

Đối với thiết bị cần lắp đặt mạch thu nhận, giao diện và mô-đun xử lý dữ liệu, bảng mạch có thể được cố định thông qua các khe cắm thẻ PCB bên trong và kích thước khung máy được tùy chỉnh theo không gian lắp đặt thiết bị.

3. Mô-đun điện tử bên trong của thiết bị công nghiệp

Thích hợp cho các mô-đun điện tử cần được tích hợp bên trong các thiết bị lớn, chẳng hạn như mô-đun điều khiển, giao diện hoặc xử lý tín hiệu.

Chiều dài và chiều rộng của khung có thể được tùy chỉnh theo không gian bên trong của thiết bị, giảm các kích thước bên ngoài không cần thiết.

4. Thiết bị liên lạc nhúng

Thích hợp cho các mô-đun giao tiếp hoặc giao diện cần được cài đặt bên trong các thiết bị khác.

Các tấm mặt trước và mặt sau có thể được gia công theo giao diện truyền thông, giao diện nguồn và các yêu cầu khác.

5. Mô-đun điện tử cho thiết bị tự động hóa

Đối với các mô-đun điện tử độc lập trong thiết bị tự động hóa, khung định hình bằng nhôm có thể cung cấp khả năng bảo vệ cấu trúc độc lập, đồng thời chiều dài và chiều rộng tùy chỉnh thích ứng với vị trí lắp đặt bên trong thiết bị.

Các mục có thể tùy chỉnh

Khả năng gia công CNC 3 trục

Boyuan Hardware hiện chủ yếu sử dụng gia công CNC 3 trục và có thể thực hiện gia công tiếp theo trên khung và tấm định hình nhôm 42,5mm theo bản vẽ sản phẩm.

Nội dung gia công có thể bao gồm:

• lỗ CNC
• Khoan
• Khai thác
• Gia công lỗ lắp
• Gia công lỗ giao diện
• Bảng điều khiển lỗ hình đặc biệt
• Lỗ khoan/mũi khoan
• Gia công logo và đánh dấu
• Gia công kết cấu khác

Nội dung gia công cụ thể được xác định theo bản vẽ sản phẩm và yêu cầu kết cấu.

Quy trình sản xuất

Khách hàng cung cấp bản vẽ sản phẩm hoặc yêu cầu kích thước

↓

Xác nhận chiều cao cố định 42,5mm

↓

Xác nhận chiều dài, chiều rộng và không gian cài đặt được nhúng

↓

Xác nhận bố trí PCB và thành phần bên trong

↓

Gia công hồ sơ nhôm

↓

Cắt chiều dài

↓

Gia công CNC 3 trục

↓

Gia công mặt trước và mặt sau

↓

Xử lý bề mặt

↓

Kiểm tra kích thước và ngoại hình

↓

Lắp ráp khung gầm

↓

Kiểm tra thành phẩm

↓

Đóng gói và vận chuyển

Giới thiệu về Bác Nguyên

Hơn 20 năm kinh nghiệm sản xuất sản phẩm nhôm

Boyuan Hardware đã tham gia vào các sản phẩm nhôm và gia công liên quan trong hơn 20 năm, với các sản phẩm bao gồm khung nhôm định hình, vỏ nhôm và các bộ phận gia công CNC.

Xấp xỉ. Cơ sở sản xuất 10.000㎡

Diện tích sản xuất của nhà máy khoảng 10.000㎡, có khả năng gia công sản phẩm nhôm, gia công CNC, khoan, khai thác, xử lý bề mặt, lắp ráp và kiểm tra.

Xấp xỉ. 300 bộ khuôn hiện có

Với khoảng 300 bộ khuôn hiện có, sẵn sàng để sản xuất các sản phẩm nhôm định hình có thông số kỹ thuật khác nhau.

Gia công CNC 3 trục

Hiện tại, CNC 3 trục chủ yếu được sử dụng cho các sản phẩm nhôm và gia công liên quan đến khung gầm, hoàn thiện quá trình khoan, khai thác, mở và các quy trình khác theo bản vẽ của khách hàng.

Triển lãm hội thảo

Câu hỏi thường gặp

Q1. Chiều cao của khung xe này có cố định không?

Đúng. Chiều cao của mẫu này được cố định ở mức 42,5mm, trong khi chiều dài và chiều rộng có thể được tùy chỉnh.

Q2. Tại sao khung này phù hợp để cài đặt nhúng?

Chiều cao cố định 42,5 mm mang lại kiểu dáng tương đối nhỏ gọn đồng thời để lại nhiều không gian bên trong hơn cho việc lắp đặt PCB, linh kiện và cấu trúc lắp đặt. Chiều dài và chiều rộng cũng có thể được điều chỉnh để phù hợp với không gian lắp đặt sẵn có.

Q3. Khung xe có thể được tùy chỉnh theo PCB của tôi không?

Đúng. Chiều dài và chiều rộng có thể được tùy chỉnh theo kích thước PCB, bố cục thành phần và yêu cầu lắp đặt.

Q4. Khung máy có khe cắm PCB bên trong không?

Đúng. Cấu trúc đùn nhôm bao gồm một khe PCB bên trong để định vị và lắp đặt PCB.

Q5. Cấu trúc gắn bên trong có thể được tùy chỉnh?

Đúng. Các rãnh lắp bên trong và gia công liên quan có thể được thiết kế theo cấu trúc sản phẩm.

Q6. Mặt trước và mặt sau có thể gia công được không?

Đúng. Các bảng này có thể được gia công CNC để tạo các giao diện, lỗ lắp, đèn báo, nút và các lỗ cần thiết khác.

Q7. Khung xe có thể được sử dụng cho các bộ phận tạo nhiệt không?

Cấu trúc đùn nhôm cung cấp đường tản nhiệt. Đối với các sản phẩm có yêu cầu về nhiệt cụ thể, thiết kế tản nhiệt thực tế phải được xác định theo công suất và bố cục thành phần.

Q8. Bạn cung cấp khả năng gia công CNC nào?

Boyuan chủ yếu cung cấp gia công CNC 3 trục cho khung nhôm và các bộ phận liên quan.
