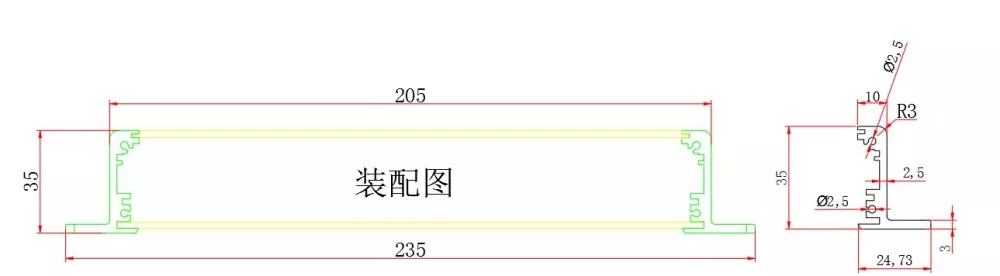

Khung đùn nhôm nhỏ gọn 35mm cho các ứng dụng điện tử

Khung đùn nhôm nhỏ gọn 35mm này dành cho các ứng dụng điện tử sử dụng cấu trúc nhôm. Chiều cao được cố định ở mức 35mm, chiều dài và chiều rộng có thể được tùy chỉnh theo kích thước PCB, bố cục thành phần bên trong và yêu cầu lắp đặt thiết bị.

Bên trong khung máy có các khe cắm thẻ PCB và các rãnh lắp, được sử dụng để định vị PCB cũng như gắn các mô-đun điện tử bên trong và các bộ phận kết cấu. Đồng thời, cấu trúc nhôm định hình có khả năng tản nhiệt nhất định, đáp ứng hỗ trợ cấu trúc và nhu cầu tản nhiệt cơ bản của các thiết bị điện tử nhỏ.

Chiều cao 35mm nhỏ gọn phù hợp với các thiết bị điện tử cần kiểm soát âm lượng tổng thể của thiết bị trong khi vẫn cần một khoảng không gian lắp đặt bên trong nhất định. Bằng cách tùy chỉnh chiều dài và chiều rộng của khung, kích thước khung có thể được điều chỉnh để phù hợp hơn với bố cục PCB thực tế và các bộ phận bên trong.

Cơ cấu sản phẩm

Logic cấu trúc

Chiều cao cố định 35mm → tùy chỉnh chiều dài và chiều rộng → khe cắm thẻ PCB → rãnh gắn bên trong → cấu trúc tản nhiệt → gia công bảng mặt trước và mặt sau → lắp ráp khung gầm

Ưu điểm cốt lõi

1. Chiều cao cố định 35mm, cân bằng kích thước nhỏ gọn và không gian bên trong

Chiều cao 35mm duy trì cấu hình thiết bị tương đối nhỏ gọn, đồng thời cung cấp không gian lắp đặt hợp lý hơn cho PCB và các linh kiện điện tử bên trong so với khung máy có chiều cao cực thấp.

Phù hợp với những sản phẩm có yêu cầu về kích thước tổng thể của thiết bị nhưng vẫn cần một không gian bố trí thành phần nhất định bên trong.

2. Chiều dài và chiều rộng có thể tùy chỉnh theo thiết bị thực tế

Đặc điểm cốt lõi của sản phẩm này không phải là kích thước chiều dài và chiều rộng cố định mà là:

Đã sửa chiều cao 35mm + chiều dài tùy chỉnh + chiều rộng tùy chỉnh.

Chiều dài và chiều rộng khung xe có thể được xác định theo các yếu tố sau:

• kích thước PCB
• Bố cục thành phần
• Vị trí giao diện
• Số lượng mô-đun bên trong
• Phương pháp lắp
• Yêu cầu về kích thước tổng thể của thiết bị

Điều này tránh lãng phí không gian bên trong để phù hợp với khung tiêu chuẩn.

3. Khe cắm thẻ PCB tích hợp

Bên trong khung máy có các khe cắm thẻ PCB, có thể được sử dụng để định vị và lắp bảng mạch.

Đối với các sản phẩm điện tử cần tích hợp PCB trực tiếp vào khung nhôm định hình, các khe cắm thẻ giúp xác định vị trí PCB và giảm nhu cầu về các cấu trúc cố định bổ sung.

4. Rãnh lắp bên trong hỗ trợ bố trí linh hoạt

Các rãnh gắn bên trong có thể được sử dụng để gắn các bộ phận kết cấu bên trong khác nhau.

Theo thiết kế sản phẩm, việc bố trí bên trong có thể được thực hiện xung quanh PCB, mô-đun điện tử và các thành phần khác, giúp sử dụng hợp lý hơn không gian chiều cao giới hạn 35mm.

5. Cân bằng cấu trúc nhôm định hình Hỗ trợ và tản nhiệt

Thân nhôm định hình có thể mang lại cấu trúc khung gầm ổn định, đồng thời bản thân nhôm có tính dẫn nhiệt tốt.

Đối với các thiết bị điện tử nhỏ, thiết kế tản nhiệt có thể được thực hiện kết hợp với cấu trúc profile và bố trí linh kiện bên trong.

6. Bảng mặt trước và mặt sau có thể gia công theo giao diện thiết bị

Các tấm mặt trước và mặt sau có thể được gia công CNC theo cấu trúc thiết bị thực tế, ví dụ:

• Lỗ giao diện nguồn
• Lỗ giao diện USB
• Lỗ giao diện truyền thông
• Lỗ đèn báo
• Lỗ khuy
• Lỗ gắn
• Các lỗ có hình dạng đặc biệt khác

Điều này cho phép khung máy phù hợp với cách bố trí giao diện của các thiết bị điện tử cụ thể.

Thông số kỹ thuật

Tại sao nên chọn chiều cao cố định 35mm?

Đối với khung thiết bị điện tử, nhỏ hơn không phải lúc nào cũng tốt hơn.

Nếu gầm xe quá thấp có thể hạn chế:

• bố trí PCB
• Chiều cao thành phần
• Gắn giao diện
• Thiết kế kết cấu bên trong
• Không gian tản nhiệt

Chiều cao 35mm giúp thiết bị nhỏ gọn đồng thời cung cấp không gian bố trí rộng rãi hơn cho PCB bên trong và các linh kiện điện tử so với cấu trúc siêu thấp.

Đồng thời, chiều dài và chiều rộng có thể được tùy chỉnh độc lập, do đó khung có thể được thiết kế theo kích thước PCB thực tế, thay vì để PCB thích ứng với một vỏ cố định.

Các trường áp dụng

Khung đùn nhôm nhỏ gọn 35mm dành cho các ứng dụng điện tử này được khuyến nghị tập trung vào các thiết bị điện tử nhỏ, gọn cần một lượng không gian bên trong nhất định, thay vì bao phủ rộng rãi tất cả các thiết bị công nghiệp.

1. Mô-đun điều khiển nhỏ

Thích hợp cho các mô-đun điều khiển nhỏ cần tích hợp PCB, mạch điều khiển và giao diện vào một khung máy độc lập.

Chiều cao 35mm có thể giảm không gian tổng thể bị chiếm dụng bởi thiết bị, trong khi chiều dài và chiều rộng tùy chỉnh phù hợp với bảng mạch bên trong.

2. Mô-đun thu thập dữ liệu và xử lý tín hiệu

Đối với các thiết bị cần cài đặt PCB, giao diện và mạch xử lý dữ liệu, các khe cắm thẻ bên trong có thể được sử dụng để định vị PCB và bố cục giao diện có thể được hoàn thành thông qua các bảng tùy chỉnh.

3. Thiết bị giao diện truyền thông

Thích hợp cho các thiết bị truyền thông nhỏ, chuyển đổi tín hiệu và mở rộng giao diện.

Chiều dài và chiều rộng khung có thể được điều chỉnh theo số lượng giao diện, kích thước PCB và không gian lắp đặt.

4. Mô-đun điện tử nhúng

Thích hợp cho các mô-đun điện tử cần lắp đặt bên trong các thiết bị khác, tủ điều khiển hoặc không gian lắp đặt hạn chế.

Cấu trúc nhỏ gọn có thể giúp kiểm soát không gian chiếm dụng của thiết bị trong khi vẫn giữ được không gian lắp đặt bên trong cần thiết.

5. Thiết bị điện tử thông minh và IoT

Đối với các thiết bị điện tử IoT nhỏ cần tích hợp PCB, mô-đun giao tiếp, nguồn điện và giao diện bên ngoài, chiều cao cố định 35mm có thể đạt được sự cân bằng giữa kích thước thiết bị và bố cục bên trong.

Các mục có thể tùy chỉnh

Gia công CNC 3 trục

Đối với khung định hình nhôm 35mm, việc gia công chính xác tiếp theo của cấu hình và tấm có thể được hoàn thành bằng gia công CNC 3 trục.

Nội dung gia công có thể bao gồm:

• lỗ CNC
• Khoan
• Khai thác
• Gia công lỗ lắp
• Gia công lỗ giao diện
• Bảng điều khiển lỗ hình đặc biệt
• Lỗ khoan/mũi khoan
• Gia công logo và đánh dấu
• Gia công kết cấu khác theo yêu cầu của bản vẽ

Các hạng mục gia công thực tế được xác định theo bản vẽ và kết cấu của sản phẩm.

Triển lãm hội thảo

Kiểm tra chất lượng

Theo yêu cầu của sản phẩm, những điều sau đây có thể được thực hiện:

• Kiểm tra ngoại hình hồ sơ
• Kiểm tra kích thước chiều dài
• Kiểm tra kích thước gia công CNC
• Kiểm tra vị trí lỗ
• Kiểm tra chủ đề
• Kiểm tra kích thước và bề ngoài của bảng điều khiển
• Kiểm tra bề ngoài xử lý bề mặt
• Kiểm tra lắp ráp
• Kiểm tra bề ngoài thành phẩm

Đối với các sản phẩm có yêu cầu về dung sai kích thước rõ ràng, việc kiểm tra có thể được thực hiện theo bản vẽ và yêu cầu kỹ thuật của khách hàng.
