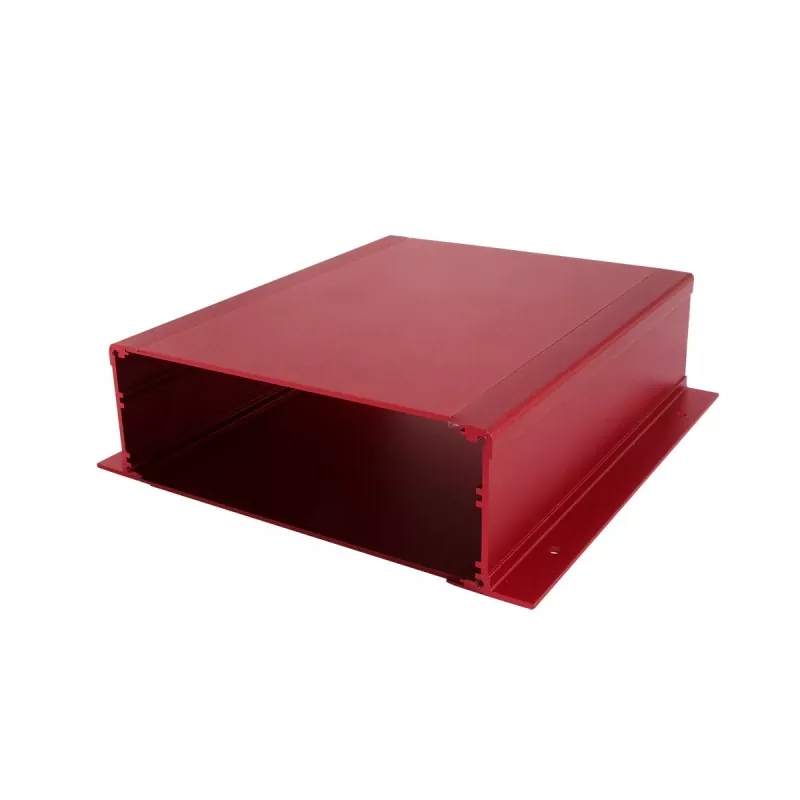

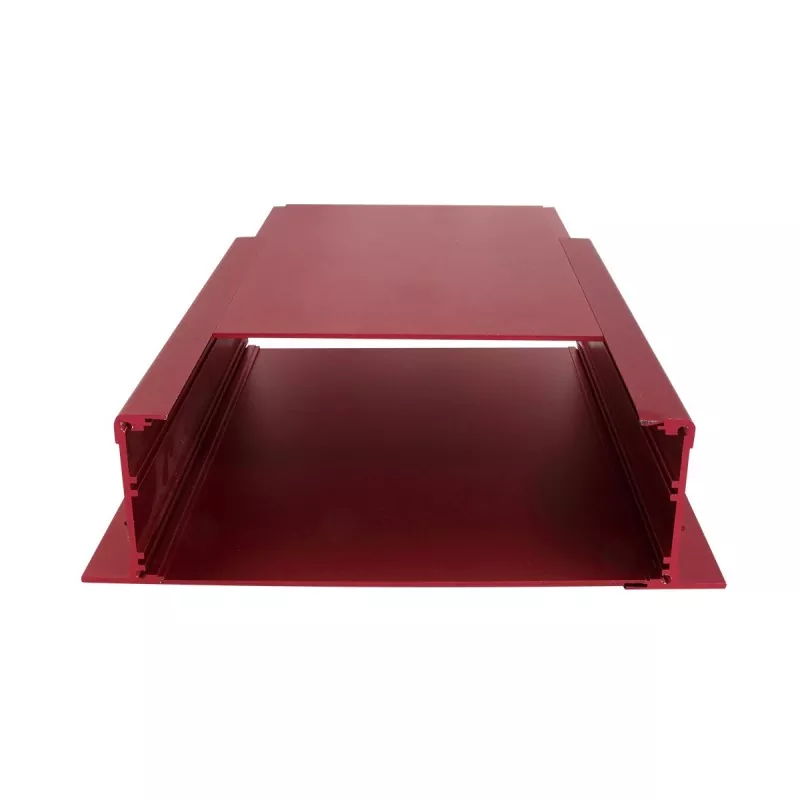

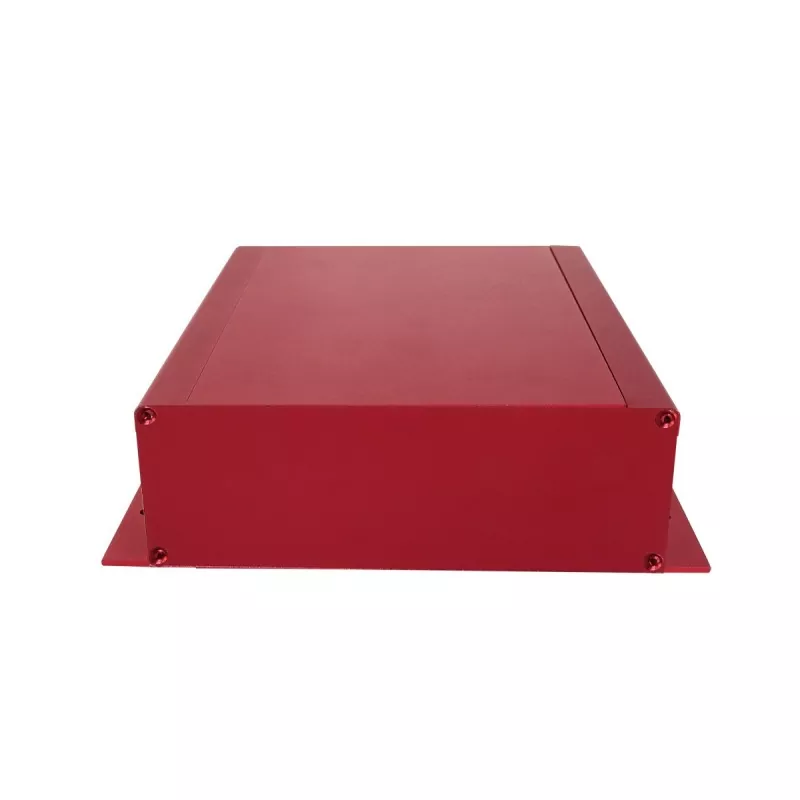

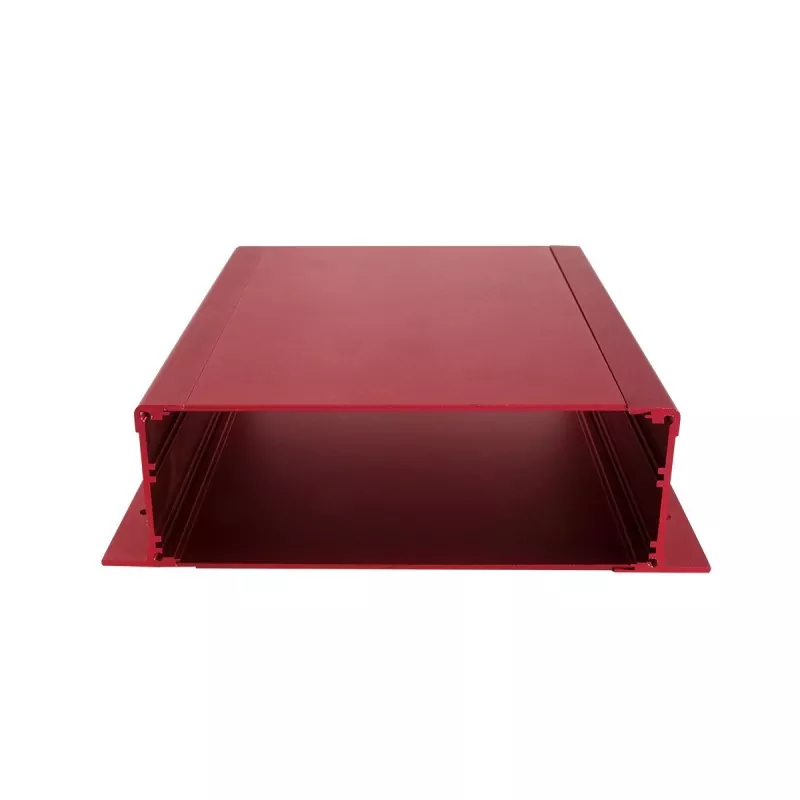

Khung đùn nhôm để bàn 52mm cho thiết bị điện tử

Khung đùn nhôm để bàn 52mm cho thiết bị điện tử sử dụng cấu trúc nhôm. Chiều cao khung được cố định ở mức 52mm, chiều dài và chiều rộng có thể được tùy chỉnh theo kích thước PCB, bố cục thành phần bên trong và kích thước tổng thể của thiết bị.

So với khung gầm có cấu hình thấp như 30mm, 34,9mm và 35mm, chiều cao 52mm mang lại không gian lắp đặt bên trong rộng rãi hơn, giúp nó phù hợp hơn với các thiết bị điện tử để bàn cần chứa nhiều linh kiện điện tử, giao diện, mô-đun nguồn hoặc các bộ phận kết cấu bên trong hơn.

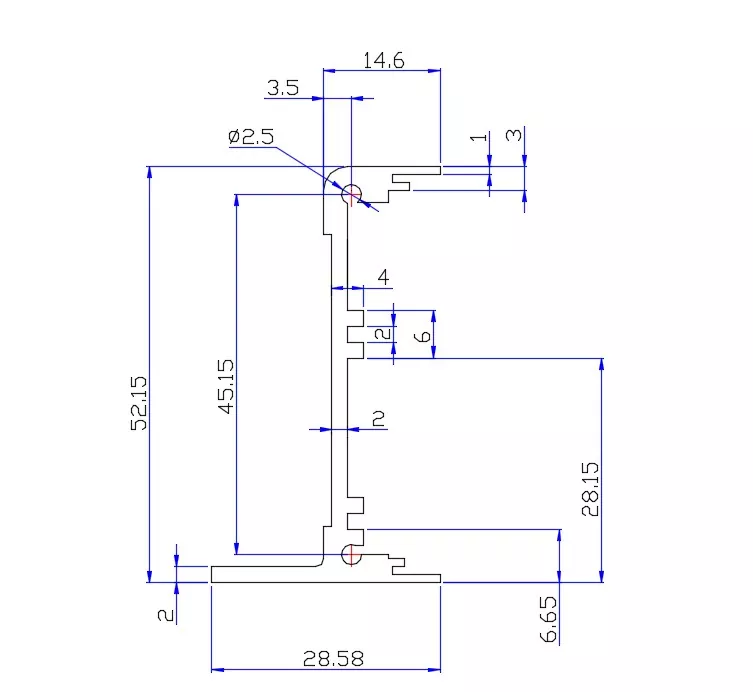

Cơ cấu sản phẩm

Ưu điểm cốt lõi

1. Chiều cao cố định 52mm, cung cấp không gian bên trong rộng rãi hơn

So với khung gầm có cấu hình thấp, chiều cao 52mm mang lại nhiều không gian bên trong theo chiều dọc hơn.

Đối với thiết bị cần lắp đặt đồng thời:

· PCB

· Linh kiện điện tử

· Tập hợp giao diện

· Mô-đun nguồn

· Dấu ngoặc trong

· Kết nối cáp

nó có thể giảm bớt các vấn đề về bố cục bên trong do hạn chế về chiều cao.

Vì vậy, chiều cao này phù hợp hơn với các thiết bị điện tử để bàn cần một khoảng không gian bên trong nhất định.

2. Cấu trúc máy tính để bàn, thích hợp cho các thiết bị điện tử độc lập

Chiều cao 52mm phù hợp để chế tạo các thiết bị điện tử có không gian bên trong nhất định cần được đặt và vận hành độc lập.

So với khung máy 42,5mm cần được nhúng bên trong thiết bị, sản phẩm này có thể hướng tới:

Thiết bị để bàn, dụng cụ điện tử, mô-đun kiểm tra, thiết bị điều khiển và mô-đun điện tử độc lập.

3. Chiều dài và chiều rộng có thể tùy chỉnh theo kích thước thiết bị

Chiều cao 52mm là cố định, nhưng chiều dài và chiều rộng có thể được điều chỉnh theo sản phẩm thực tế.

Các kích thước cuối cùng có thể được xác định kết hợp với:

· Kích thước PCB

· Bố cục thành phần

· Số lượng giao diện

· Mô-đun nguồn

· Cấu trúc lắp bên trong

· Dấu chân trên máy tính để bàn

Điều này tránh được sự không khớp giữa kích thước khung máy tiêu chuẩn và các sản phẩm điện tử thực tế.

4. Khe cắm thẻ PCB để gắn bảng mạch thuận tiện

Bên trong khung máy có các khe cắm thẻ PCB, có thể được sử dụng để định vị và lắp bảng mạch.

Đối với các thiết bị điện tử để bàn, PCB có thể được bố trí dọc theo cấu trúc bên trong khung máy, đồng thời chừa không gian lắp đặt cho các bộ phận bên trong khác.

5. Rãnh lắp bên trong hỗ trợ bố cục đa thành phần

Chiều cao 52mm mang lại không gian thẳng đứng lớn hơn và kết hợp với các rãnh lắp bên trong, các mô-đun điện tử và bộ phận kết cấu khác nhau có thể được lắp đặt theo cấu trúc sản phẩm.

Đối với thiết bị có nhiều bộ phận bên trong hơn, vị trí của PCB, nguồn điện, giao diện và các bộ phận khác có thể được lên kế hoạch linh hoạt hơn.

6. Cấu trúc nhôm định hình cân bằng hỗ trợ và tản nhiệt

Thân khung bằng nhôm định hình có thể hỗ trợ kết cấu ổn định, đồng thời sử dụng tính dẫn nhiệt của nhôm để giúp thiết bị tản nhiệt.

Đối với các yêu cầu tản nhiệt cụ thể, nó cần được xác định kết hợp với sức mạnh của các linh kiện điện tử, bố cục bên trong và thiết kế nhiệt thực tế.

7. Mặt trước và mặt sau có thể được gia công CNC theo chức năng

Các tấm mặt trước và mặt sau có thể được gia công theo bản vẽ sản phẩm thực tế, bao gồm:

· Lỗ giao diện nguồn

· Lỗ giao diện USB

· Lỗ giao diện truyền thông

· Lỗ đèn báo

· Lỗ cúc

· Lỗ lắp

· Các lỗ có hình dạng đặc biệt khác

Thích hợp cho các thiết bị điện tử để bàn yêu cầu nhiều giao diện bên ngoài.

Thông số kỹ thuật

Các trường áp dụng

Mẫu này được khuyên dùng để làm nổi bật máy tính để bàn, dụng cụ, thiết bị thử nghiệm và thiết bị điện tử độc lập, giúp phân biệt rõ ràng với các ứng dụng nhúng 42,5mm trước đó.

1. Thiết bị điện tử để bàn

Thích hợp cho các thiết bị điện tử cần được đặt độc lập trên máy tính để bàn.

Chiều cao 52mm có thể cung cấp không gian bên trong tương đối rộng rãi, trong khi chiều dài và chiều rộng tùy chỉnh có thể được điều chỉnh theo chức năng của thiết bị và kích thước PCB.

2. Thiết bị đo lường và kiểm tra nhỏ

Thích hợp cho một số thiết bị thử nghiệm nhỏ cần lắp đặt PCB, giao diện, nguồn điện và mô-đun điện tử bên trong.

Các tấm phía trước và phía sau có thể được gia công theo các giao diện thử nghiệm, giao diện truyền thông và giao diện nguồn.

3. Thiết bị xử lý và thu thập dữ liệu

Đối với thiết bị cần tích hợp PCB, giao diện dữ liệu, mô-đun nguồn và mô-đun giao tiếp, chiều cao 52mm có thể mang lại không gian bố trí bên trong linh hoạt hơn.

4. Mô-đun điều khiển và vận hành

Thích hợp cho một số mô-đun điều khiển, thiết bị điều khiển điện tử và thiết bị vận hành yêu cầu cấu trúc khung độc lập.

Các bảng có thể được gia công CNC theo vị trí của các nút, đèn báo và giao diện.

5. Thiết bị liên lạc và giao diện

Thích hợp cho các thiết bị điện tử để bàn cần cài đặt nhiều giao diện truyền thông, đầu nối hoặc giao diện dữ liệu.

Chiều dài và chiều rộng khung có thể được điều chỉnh theo số lượng giao diện và bố cục PCB.

Các mục có thể tùy chỉnh

Triển lãm hội thảo

Khả năng gia công CNC 3 trục

Phần cứng Boyuan hiện chủ yếu sử dụng gia công CNC 3 trục và có thể hoàn thành việc gia công tiếp theo khung và tấm định hình nhôm 52mm theo bản vẽ sản phẩm.

Có thể gia công:

· Khoá CNC

· Khoan

· Khai thác

· Lỗ lắp

· Lỗ giao diện

· Các lỗ có hình dạng đặc biệt trên bảng điều khiển

· Lỗ khoan/mũi khoan

· Biểu tượng và đánh dấu

· Gia công kết cấu khác

Nội dung gia công cụ thể được xác định theo bản vẽ sản phẩm và yêu cầu kết cấu.

Kiểm tra chất lượng

Theo yêu cầu của sản phẩm, những điều sau đây có thể được thực hiện:

· Kiểm tra hình thức hồ sơ

· Kiểm tra kích thước chiều dài

· Kiểm tra kích thước gia công CNC

· Kiểm tra vị trí lỗ

· Kiểm tra luồng

· Kiểm tra hình thức và kích thước bảng điều khiển

· Kiểm tra bề ngoài xử lý bề mặt

· Kiểm tra lắp ráp

· Kiểm tra hình thức thành phẩm

Đối với các sản phẩm có yêu cầu về dung sai kích thước rõ ràng, việc kiểm tra có thể được thực hiện theo bản vẽ và yêu cầu kỹ thuật của khách hàng.

Câu hỏi thường gặp

Q1. Chiều cao của khung xe này có cố định không?

Đúng. Chiều cao của mẫu này được cố định ở mức 52mm, trong khi chiều dài và chiều rộng có thể được tùy chỉnh.

Q2. Khung xe có thể được sử dụng làm khung thiết bị điện tử để bàn không?

Đúng. Chiều cao 52mm cung cấp thêm không gian bên trong cho PCB, linh kiện điện tử, giao diện và cấu trúc lắp bên trong, giúp nó phù hợp với các thiết bị điện tử để bàn nhỏ gọn.

Q3. Tôi có thể tùy chỉnh chiều dài và chiều rộng không?

Đúng. Chiều dài và chiều rộng có thể được tùy chỉnh theo kích thước PCB, các bộ phận bên trong và yêu cầu thiết bị tổng thể.

Q4. Khung đùn nhôm để bàn 52mm cho thiết bị điện tử có khe cắm PCB không?

Đúng. Cấu trúc đùn nhôm bao gồm một khe PCB bên trong để định vị và lắp đặt PCB.

Q5. Mặt trước và mặt sau có thể được tùy chỉnh?

Đúng. Các tấm có thể được gia công CNC theo yêu cầu về giao diện, lắp đặt, chỉ báo và nút.

Q6. Có thể thêm lỗ lắp và lỗ ren không?

Đúng. Lỗ lắp, lỗ khoan, lỗ ren có thể được gia công theo bản vẽ sản phẩm.

Q7. Khung nhôm có tản nhiệt không?

Cấu trúc đùn nhôm cung cấp đường tản nhiệt. Đối với các yêu cầu nhiệt cụ thể, thiết kế phải được xác định theo công suất thành phần và cách bố trí bên trong.

Q8. Màu sắc có thể được tùy chỉnh?

Đúng. Bề mặt hoàn thiện và màu sắc có thể được tùy chỉnh theo yêu cầu của sản phẩm.
