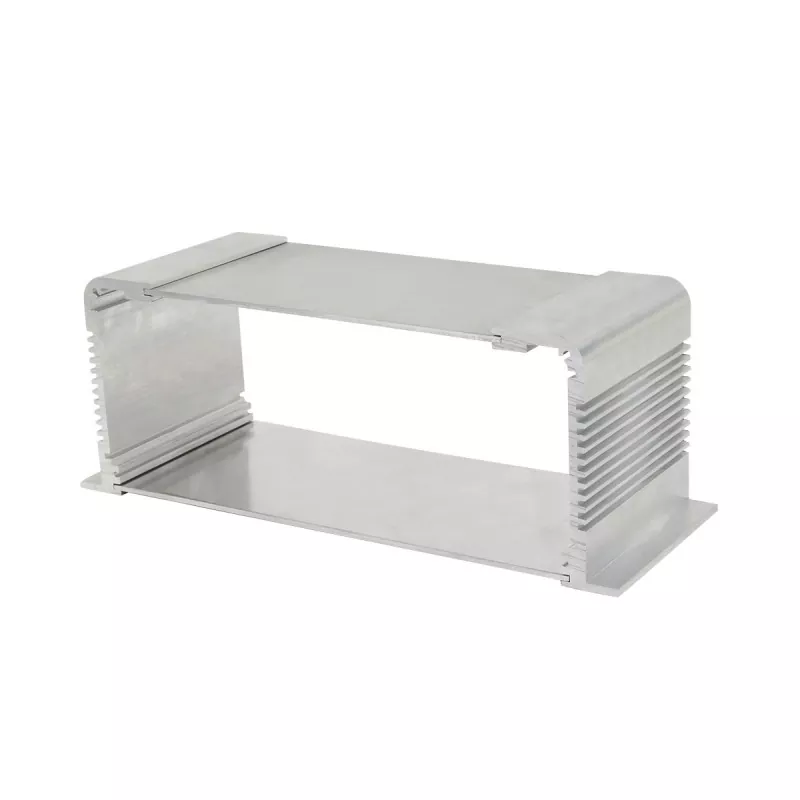

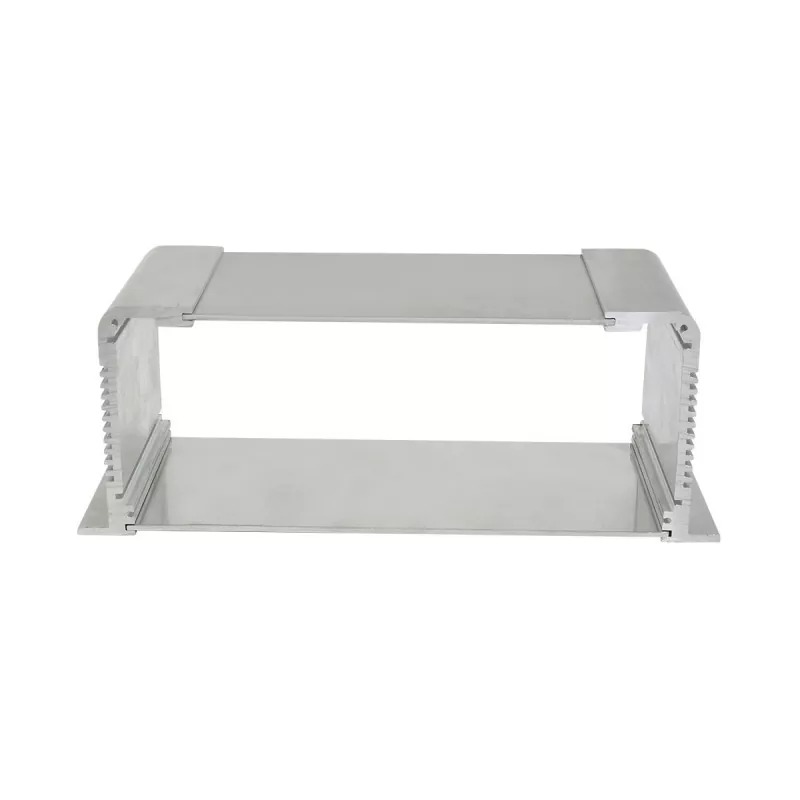

Khung gầm điện tử công nghiệp nhôm ép đùn 73,5mm

Khung gầm điện tử công nghiệp nhôm ép đùn 73,5mm sử dụng cấu trúc nhôm. Chiều cao khung được cố định ở 73,5mm, chiều dài và chiều rộng có thể được tùy chỉnh theo không gian bên trong thiết bị, kích thước PCB và yêu cầu lắp đặt. Các tấm phía trước và phía sau có thể được gia công CNC theo giao diện thiết bị và yêu cầu vận hành, với các lỗ giao diện, lỗ lắp, lỗ ren và các cấu trúc khác để khung có thể phù hợp với các thiết bị điện tử cụ thể.

Cơ cấu sản phẩm

Ưu điểm cốt lõi

1. Chiều cao cố định 73,5mm, phù hợp với các cấu trúc bên trong phức tạp hơn

So với khung gầm có cấu hình thấp như 30mm và 35mm, chiều cao 73,5mm mang lại không gian lắp dọc rộng rãi hơn và có thể chứa nhiều linh kiện điện tử bên trong hơn.

Nó đặc biệt thích hợp cho các thiết bị điện tử công nghiệp cần lắp đặt đồng thời PCB, linh kiện điện, đầu nối và hệ thống cáp bên trong.

2. Chiều dài và chiều rộng có thể tùy chỉnh theo yêu cầu

Chiều cao của sản phẩm được cố định ở mức 73,5mm nhưng chiều dài và chiều rộng có thể được thiết kế theo kích thước thiết bị của khách hàng.

Chiều dài và chiều rộng khung xe thích hợp có thể được xác định theo:

· Kích thước PCB

· Bố cục thành phần bên trong

· Vị trí giao diện

· Không gian lắp đặt

· Kích thước tổng thể của thiết bị

3. Khe cắm thẻ PCB tích hợp

Các khe cắm thẻ PCB có thể được thiết kế bên trong khung máy để cung cấp khả năng định vị và hỗ trợ cho các bảng mạch, giúp PCB được gắn ổn định hơn bên trong khung máy.

Đối với các thiết bị điện tử công nghiệp chứa nhiều PCB hoặc yêu cầu vị trí bảng mạch cố định thì cấu trúc này đặc biệt thuận tiện.

4. Rãnh lắp bên trong để bố trí các bộ phận thuận tiện

Các rãnh gắn bên trong có thể được thiết kế phối hợp với cấu trúc bên trong của thiết bị, dùng để gắn hoặc cố định các linh kiện điện tử khác nhau.

So với khung kiểu khoang đơn giản, cấu trúc này phù hợp hơn với các thiết bị điện tử yêu cầu bố trí mô-đun bên trong.

5. Cấu trúc nhôm định hình cân bằng hỗ trợ kết cấu và tản nhiệt

Cấu hình nhôm có độ bền kết cấu và tính dẫn nhiệt tốt, đồng thời có thể đóng vai trò hỗ trợ cấu trúc cho các thiết bị điện tử đồng thời hỗ trợ dẫn nhiệt bên trong.

Đối với các thiết bị điện tử công nghiệp cần làm việc trong thời gian dài, có thể thiết kế kết cấu tản nhiệt tương ứng kết hợp với bố trí linh kiện bên trong.

6. Mặt trước và mặt sau có thể được gia công bằng máy CNC

Theo giao diện thiết bị và yêu cầu vận hành, mặt trước và mặt sau có thể được gia công CNC, bao gồm:

· Mở giao diện

· Lỗ lắp

· Lỗ ren

· Lỗ cúc

· Lỗ đèn báo

· Khu vực trưng bày

· Các lỗ mở tùy chỉnh khác

Điều này cho phép khung máy phù hợp với cách bố trí giao diện của thiết bị điện tử thực tế.

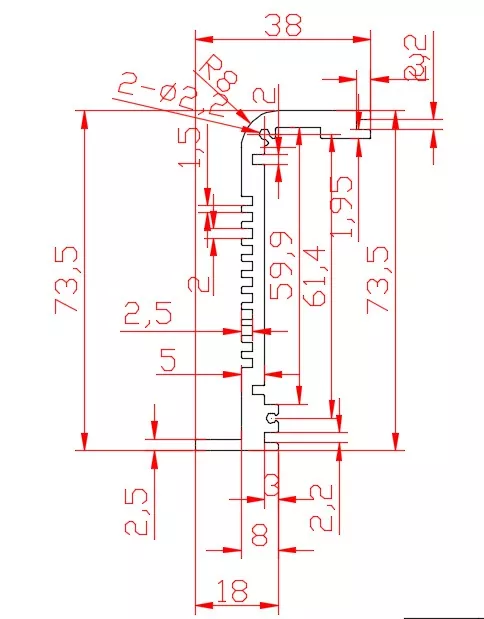

Thông số kỹ thuật

Tại sao chọn chiều cao 73,5mm?

73,5mm không chỉ đơn giản là tăng chiều cao khung máy mà còn phù hợp hơn với các thiết bị điện tử công nghiệp có cấu trúc bên trong phức tạp hơn.

So với khung nhôm định hình có chiều cao thấp hơn, Khung gầm điện tử công nghiệp nhôm ép đùn 73,5mm có thể cung cấp không gian dọc bên trong rộng rãi hơn mà không thay đổi dạng cấu trúc của khung định hình nhôm, mang lại nhiều không gian hơn cho các thiết kế sau:

· Gắn kết hợp nhiều PCB

· Gắn đồng thời PCB và các mô-đun điện tử khác

· Thêm trình kết nối và giao diện

· Định tuyến cáp nội bộ

· Bố trí không gian giữa các linh kiện điện tử

· Giá đỡ bên trong

· Các linh kiện điện tử yêu cầu không gian tản nhiệt nhất định

Do đó, khung máy 73,5mm này phù hợp hơn với các thiết bị điện tử công nghiệp có nhiều mô-đun chức năng hơn và cấu trúc bên trong phức tạp hơn.

Các trường áp dụng

So với khung điều khiển công nghiệp 70mm, sản phẩm 73,5mm này không chỉ giới hạn ở bản thân "điều khiển công nghiệp" mà phù hợp hơn làm nền tảng khung gầm đa năng cho các thiết bị điện tử công nghiệp.

1. Thiết bị điều khiển điện tử công nghiệp

Thích hợp cho các thiết bị điện tử công nghiệp có chứa bảng điều khiển bên trong, mô-đun giao diện và nhiều linh kiện điện tử.

Chiều cao bên trong 73,5mm có thể cung cấp không gian lắp đặt rộng rãi hơn cho bảng điều khiển và các bộ phận khác.

2. Thiết bị thu thập và xử lý dữ liệu công nghiệp

Thích hợp để thu thập dữ liệu, xử lý tín hiệu, truyền dữ liệu và các thiết bị tương tự.

Đối với thiết bị cần lắp đặt PCB, mô-đun giao diện và cấu trúc kết nối bên trong, chiều dài và chiều rộng khung có thể được tùy chỉnh theo kích thước PCB.

3. Thiết bị liên lạc công nghiệp

Thích hợp cho truyền thông công nghiệp, chuyển đổi giao diện và thiết bị điện tử điều khiển truyền thông.

Mặt trước và mặt sau có thể được gia công tùy chỉnh theo cách bố trí của RJ45, cổng nối tiếp, giao diện truyền thông và các đầu nối khác.

4. Thiết bị tự động hóa Module điện tử

Có thể hoạt động như một mô-đun điều khiển điện tử độc lập hoặc khung mô-đun chức năng trong thiết bị tự động hóa.

Các khe cắm thẻ bên trong và các rãnh lắp có thể giúp các linh kiện điện tử khác nhau được bố trí theo cấu trúc thiết bị.

5. Mô-đun xử lý tín hiệu và điện tử

Thích hợp cho các thiết bị xử lý tín hiệu cần lắp đặt nhiều mô-đun điện tử, PCB và đầu nối bên trong.

So với khung gầm có chiều cao thấp, 73,5mm có thể cung cấp nhiều không gian bên trong hơn, tạo điều kiện thuận lợi cho việc kết hợp mô-đun phức tạp hơn.

6. Thiết bị dụng cụ điện tử công nghiệp

Đối với thiết bị cần tích hợp bảng mạch, giao diện và linh kiện điện tử bên trong vào một khung độc lập, việc tích hợp thiết bị có thể đạt được thông qua chiều dài, chiều rộng tùy chỉnh và các khe hở của bảng điều khiển.

Các mục có thể tùy chỉnh

Khả năng gia công CNC 3 trục

Phần cứng Boyuan hiện sử dụng gia công CNC 3 trục và có thể thực hiện gia công chính xác tương ứng trên các tấm và tấm nhôm.

Theo bản vẽ sản phẩm, những điều sau đây có thể được thực hiện:

· Khoá CNC

· Gia công lỗ lắp

· Gia công lỗ ren

· Lỗ chìm

· Lỗ đối diện

· Gia công vùng giao diện

· Gia công lỗ khuy

· Gia công lỗ đèn báo

· Gia công vùng hiển thị

· Gia công logo và đánh dấu

· Gia công kết cấu tấm khác

Đối với các thiết bị điện tử công nghiệp yêu cầu nhiều giao diện hoặc bố trí bảng điều khiển phức tạp, việc gia công có thể được thực hiện theo bản vẽ thực tế.

Quy trình sản xuất

Bản vẽ sản phẩm → Xác nhận chiều cao cố định 73,5mm → Xác nhận chiều dài/chiều rộng → Xác nhận PCB và cấu trúc bên trong → Gia công nhôm → Cắt chiều dài cố định → Gia công CNC 3 trục → Gia công bảng mặt trước và mặt sau → Xử lý bề mặt → Kiểm tra kích thước và hình thức → Lắp ráp → Kiểm tra thành phẩm → Bao bì

Trước khi sản xuất chính thức, những điều sau đây có thể được xác nhận theo bản vẽ của khách hàng:

· Kích thước bên ngoài khung gầm

· Kích thước PCB

· Vị trí khe cắm thẻ

· Vị trí lắp bên trong

· Giao diện bảng điều khiển phía trước và phía sau

· Phương pháp lắp

· Cấu trúc tản nhiệt

· Xử lý bề mặt và màu sắc

Điều này làm giảm các vấn đề về cấu trúc không khớp trong quá trình lắp ráp tiếp theo.

Kiểm tra chất lượng

Trong quá trình sản xuất sản phẩm, những việc sau có thể được thực hiện theo yêu cầu thực tế:

· Kiểm tra bề ngoài

· Kiểm tra chiều dài, chiều rộng và chiều cao

· Kiểm tra kích thước gia công CNC

· Kiểm tra vị trí lỗ

· Kiểm tra luồng

· Kiểm tra lắp ráp bảng điều khiển

· Kiểm tra xử lý bề mặt

· Kiểm tra lắp ráp thành phẩm

Trọng tâm là kiểm tra kích thước khung, cấu trúc lắp đặt PCB, vị trí giao diện và độ lắp ráp.

Triển lãm hội thảo

Câu hỏi thường gặp

Câu hỏi 1: 73,5mm có phải là chiều cao cố định của khung máy không?

Đúng. Chiều cao của dòng sản phẩm này là cố định 73,5mm, chiều dài và chiều rộng có thể được tùy chỉnh theo yêu cầu của thiết bị.

Câu 2: Chiều dài và chiều rộng có thể được tùy chỉnh không?

Đúng. Chiều dài và chiều rộng có thể được tùy chỉnh theo kích thước PCB, linh kiện điện tử bên trong và kích thước tổng thể của thiết bị.

Câu 3: Khung máy có khe cắm thẻ PCB bên trong không?

Đúng. Cấu trúc sản phẩm được cung cấp các khe cắm thẻ PCB, có thể khớp theo kích thước và phương pháp lắp PCB thực tế.

Q4: Có thể lắp đặt nhiều mô-đun điện tử bên trong không?

Đúng. Không gian bên trong 73,5mm tương đối rộng rãi, phù hợp với thiết bị cần lắp đặt nhiều PCB, mô-đun điện tử, đầu nối và hệ thống cáp bên trong.

Câu 5: Các giao diện có thể được gia công ở mặt trước và mặt sau không?

Đúng. Các tấm phía trước và phía sau có thể được gia công với các lỗ giao diện, lỗ lắp, lỗ ren, lỗ nút, lỗ đèn báo và các cấu trúc khác thông qua CNC 3 trục.

Câu hỏi 6: Khung gầm điện tử công nghiệp nhôm ép đùn 73,5mm có thể được chế tạo với nhiều màu sắc khác nhau không?

Đúng. Màu sắc của các bộ phận nhôm có thể được tùy chỉnh theo yêu cầu của sản phẩm và giải pháp xử lý bề mặt cụ thể có thể được xác nhận theo yêu cầu của dự án.

Q7: Máy CNC của bạn có bao nhiêu trục?

Hiện nay, gia công CNC 3 trục được sử dụng chủ yếu.

Q8: Khung xe có thể được tùy chỉnh theo bản vẽ PCB của tôi không?

Chiều dài, chiều rộng, khe cắm thẻ và cấu trúc lắp đặt của khung có thể được xác nhận theo bản vẽ sản phẩm, kích thước PCB và các yêu cầu lắp đặt bên trong do khách hàng cung cấp.
