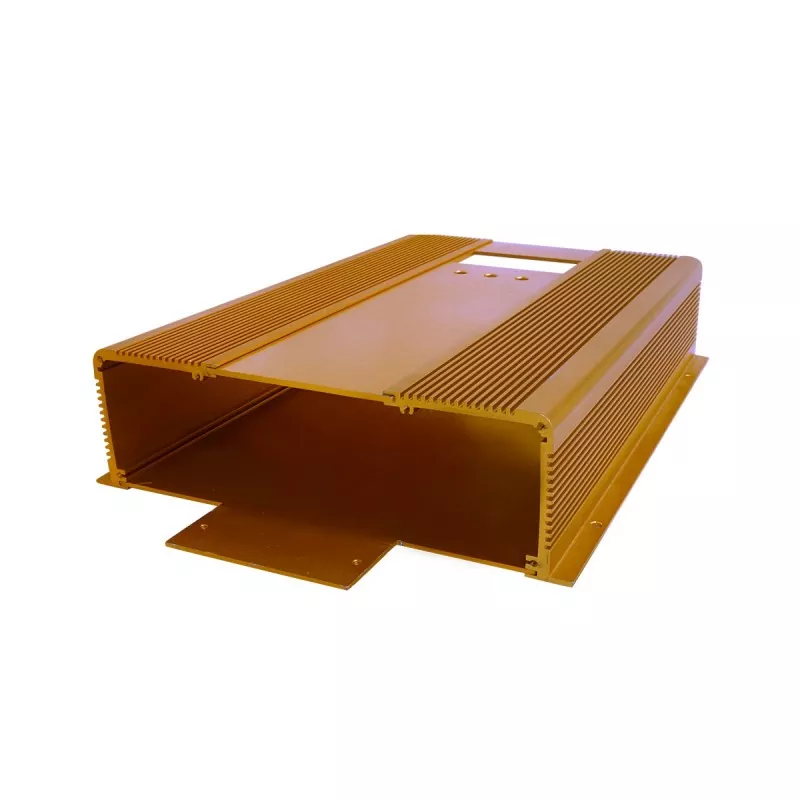

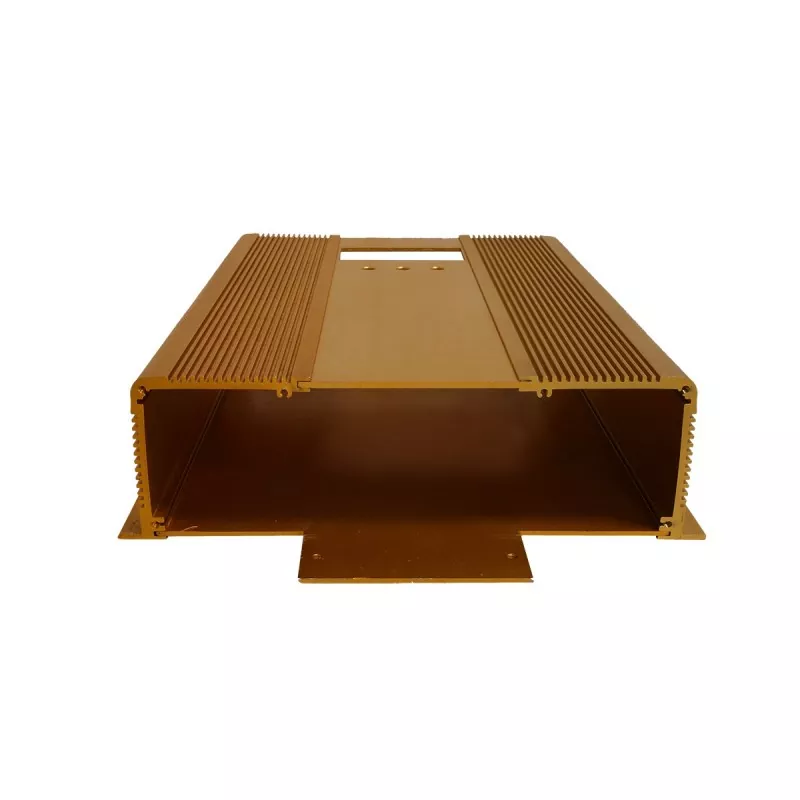

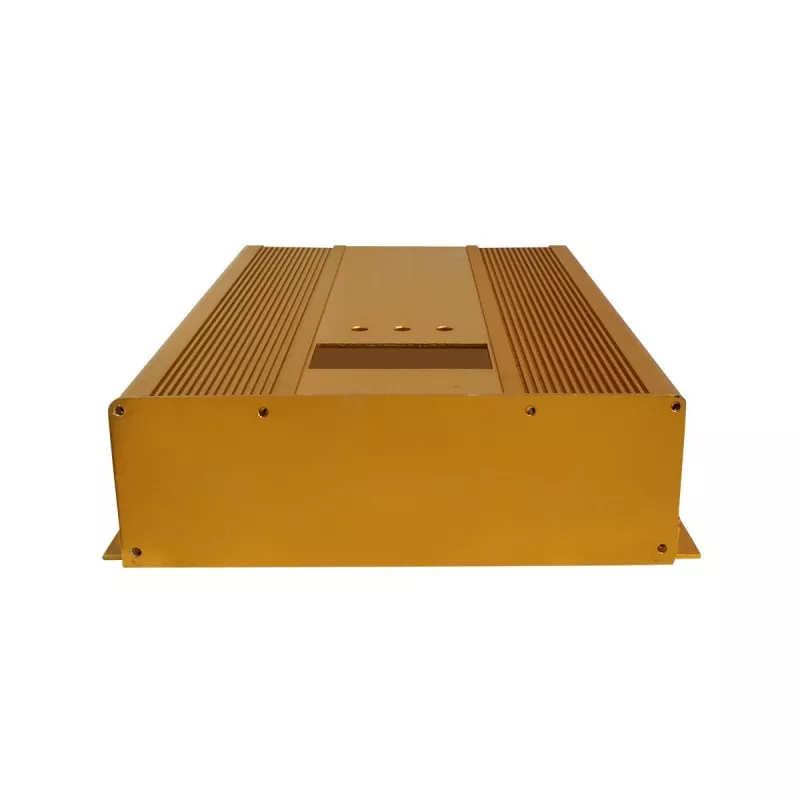

Khung đùn nhôm điều khiển công nghiệp 70mm

Khung đùn nhôm điều khiển công nghiệp 70mm sử dụng cấu trúc nhôm. Bên trong khung có các khe cắm thẻ PCB và rãnh lắp, có thể được sử dụng để định vị bảng mạch, lắp mô-đun điều khiển và cố định bộ phận kết cấu bên trong. Cấu trúc profile nhôm còn có khả năng tản nhiệt nhất định, đáp ứng nhu cầu hỗ trợ kết cấu và tản nhiệt cơ bản của thiết bị điện tử công nghiệp.

So với khung máy có cấu hình thấp trước đây, chiều cao 70mm mang lại không gian dọc bên trong rộng rãi hơn, giúp nó phù hợp hơn với các thiết bị điều khiển công nghiệp cần tích hợp bảng điều khiển, mô-đun điện tử, giao diện, nguồn điện và cấu trúc kết nối.

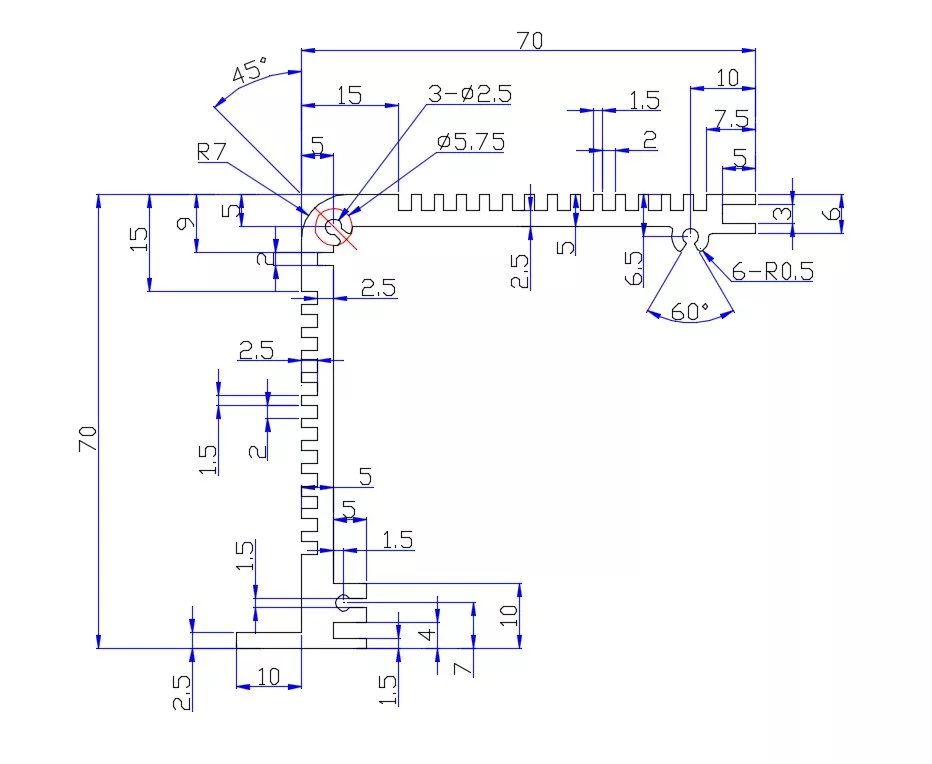

Cơ cấu sản phẩm

Ưu điểm cốt lõi của thiết kế điều khiển công nghiệp

1. Chiều cao cố định 70mm, cung cấp không gian bố cục bên trong lớn hơn

So với khung nhôm định hình thấp, chiều cao 70mm mang lại không gian dọc bên trong rộng rãi hơn.

Đối với các thiết bị điều khiển công nghiệp, bên trong thường không chỉ cần lắp đặt PCB mà có thể cần phải xem xét đồng thời:

· Mô-đun điều khiển

· Mô-đun giao diện

· Các bộ phận nguồn

· Kết nối cáp

· Giá đỡ lắp đặt

· Các linh kiện điện tử khác

Chiều cao 70mm có thể giảm bớt những hạn chế về chiều cao khung gầm đối với các bố cục cấu trúc bên trong này.

2. Chiều dài và chiều rộng có thể tùy chỉnh, thích ứng với các thiết bị điều khiển khác nhau

Mặc dù chiều cao khung xe được cố định ở mức 70mm nhưng chiều dài và chiều rộng có thể được tùy chỉnh theo thiết bị thực tế.

Chiều dài và chiều rộng khung xe có thể được xác định theo:

· Kích thước bảng điều khiển

· Bố cục PCB

· Số lượng mô-đun

· Số lượng giao diện

· Bố trí nguồn

· Không gian lắp đặt

Do đó, các mô-đun điều khiển công nghiệp không cần phải thích ứng hoàn toàn với khung gầm tiêu chuẩn có chiều dài và chiều rộng cố định.

3. Khe cắm thẻ PCB để định vị bảng điều khiển

Các khe cắm thẻ PCB bên trong có thể được sử dụng để định vị bảng điều khiển và bảng mạch.

Đối với các sản phẩm điều khiển công nghiệp, vị trí lắp PCB ổn định giúp duy trì sự tương ứng giữa các linh kiện điện tử bên trong và giao diện bên ngoài.

4. Các rãnh gắn bên trong tạo điều kiện thuận lợi cho thiết kế kết cấu mô-đun

Các rãnh gắn bên trong có thể được sử dụng để gắn:

· PCB

· Mô-đun điều khiển

· Mô-đun điện tử

· Dấu ngoặc

· Sửa chữa các thành phần

Chiều cao 70mm kết hợp với cấu trúc lắp bên trong có thể mang lại không gian bố trí linh hoạt hơn cho nhiều mô-đun điện tử.

5. Cấu trúc nhôm định hình cung cấp hỗ trợ kết cấu và đường dẫn tản nhiệt

Thân nhôm định hình có thể cung cấp hỗ trợ cấu trúc ổn định cho các linh kiện điện tử bên trong.

Đồng thời, bản thân nhôm có tính dẫn nhiệt tốt, cấu trúc profile có thể cung cấp đường tản nhiệt nhất định cho các linh kiện điện tử.

Đối với các thiết bị điều khiển công nghiệp có yêu cầu thiết kế nhiệt cụ thể, giải pháp tản nhiệt cần được xác định thêm theo công suất thành phần, bố trí bên trong và thiết kế nhiệt thực tế.

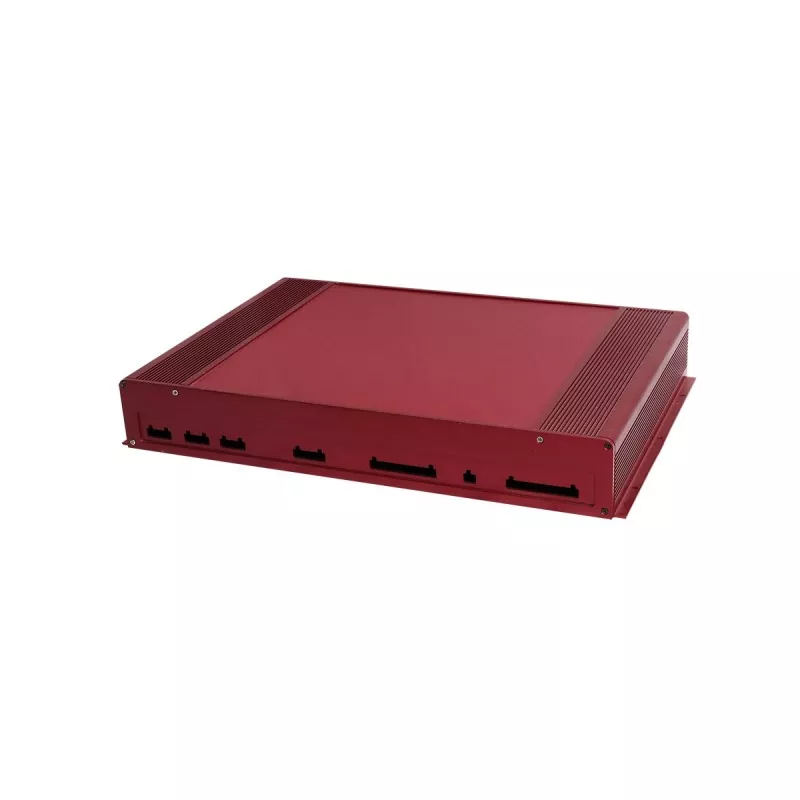

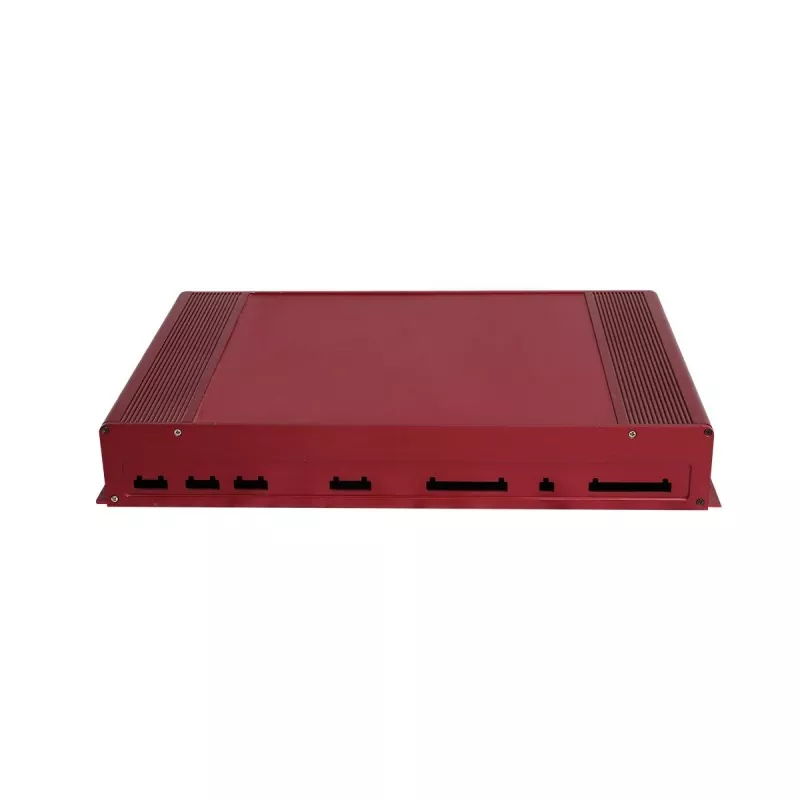

6. Bảng điều khiển phía trước và phía sau Thích hợp cho bố cục giao diện điều khiển công nghiệp

Thiết bị điều khiển công nghiệp thường yêu cầu nhiều giao diện bên ngoài và bộ phận vận hành hơn nên mặt trước và mặt sau có thể được gia công CNC theo sản phẩm thực tế.

Có thể gia công:

· Lỗ giao diện nguồn

· Lỗ giao diện truyền thông

· Lỗ giao diện dữ liệu

· Lỗ đèn báo

· Lỗ cúc

· Lỗ lắp

· Các lỗ có hình dạng đặc biệt khác

Thông số kỹ thuật

Các trường áp dụng

Mẫu này tập trung vào điều khiển công nghiệp và thiết bị điện tử công nghiệp, tạo nên sự khác biệt so với khung thiết bị 56mm trước đó.

1. Mô-đun điều khiển công nghiệp

Thích hợp cho các thiết bị điều khiển công nghiệp cần tích hợp PCB điều khiển, mô-đun điện tử và giao diện vào một khung độc lập.

Chiều cao 70mm có thể mang lại không gian lắp đặt rộng rãi hơn cho bảng điều khiển bên trong và các bộ phận khác.

2. Bộ điều khiển thiết bị tự động hóa

Thích hợp cho các module điều khiển điện tử độc lập trong thiết bị tự động hóa.

Chiều dài và chiều rộng khung có thể được tùy chỉnh theo không gian lắp đặt bên trong thiết bị và kích thước bảng điều khiển.

3. Thiết bị thu thập và xử lý dữ liệu

Thích hợp cho các thiết bị điện tử công nghiệp cần tích hợp đồng thời các mạch thu nhận, mô-đun xử lý, giao diện truyền thông và các bộ phận nguồn.

4. Mô-đun giao diện và truyền thông công nghiệp

Thích hợp cho các thiết bị điện tử công nghiệp cần cài đặt nhiều giao diện truyền thông, đầu nối hoặc giao diện tín hiệu.

Các tấm mặt trước và mặt sau có thể được gia công CNC theo bố cục giao diện thực tế.

5. Thiết bị điều khiển điện tử công nghiệp

Thích hợp cho các thiết bị điện tử công nghiệp yêu cầu khung nhôm định hình độc lập để bảo vệ cấu trúc và lắp các bộ phận bên trong.

Các mục có thể tùy chỉnh

Khả năng gia công CNC 3 trục

Boyuan Hardware hiện chủ yếu sử dụng gia công CNC 3 trục và có thể gia công khung và tấm định hình nhôm điều khiển công nghiệp 70mm theo bản vẽ của khách hàng.

Có thể gia công:

· Khoá CNC

· Khoan

· Khai thác

· Lỗ lắp

· Lỗ giao diện

· Các lỗ có hình dạng đặc biệt trên bảng điều khiển

· Lỗ khoan/mũi khoan

· Biểu tượng và đánh dấu

· Gia công kết cấu khác

Nội dung gia công cụ thể được xác định theo bản vẽ của khách hàng và cấu trúc sản phẩm.

Khách hàng phù hợp

Khung đùn nhôm điều khiển công nghiệp 70mm này phù hợp cho:

· Nhà sản xuất thiết bị tự động hóa công nghiệp

· Nhà sản xuất thiết bị điều khiển công nghiệp

· Nhà sản xuất thiết bị điện tử công nghiệp

· Nhà sản xuất thiết bị thu thập dữ liệu

· Nhà sản xuất thiết bị truyền thông công nghiệp

· Nhà phát triển mô-đun điều khiển

· Các công ty sản xuất mô-đun điện tử và PCB

· Các công ty thiết bị công nghiệp OEM/ODM

Nó đặc biệt thích hợp cho các sản phẩm điều khiển công nghiệp yêu cầu không gian bên trong lớn hơn, nhiều mô-đun điện tử và bố cục giao diện tùy chỉnh.

Kiểm tra chất lượng

Theo yêu cầu của sản phẩm, những điều sau đây có thể được thực hiện:

· Kiểm tra hình thức hồ sơ

· Kiểm tra kích thước chiều dài

· Kiểm tra kích thước gia công CNC

· Kiểm tra vị trí lỗ

· Kiểm tra luồng

· Kiểm tra hình thức và kích thước bảng điều khiển

· Kiểm tra bề ngoài xử lý bề mặt

· Kiểm tra lắp ráp

· Kiểm tra hình thức thành phẩm

Đối với các sản phẩm có yêu cầu về dung sai kích thước rõ ràng, việc kiểm tra có thể được thực hiện theo bản vẽ và yêu cầu kỹ thuật của khách hàng.

Triển lãm hội thảo

Câu hỏi thường gặp

Q1. Chiều cao của khung điều khiển công nghiệp này có cố định không?

Đúng. Chiều cao của mẫu này được cố định ở mức 70mm, trong khi chiều dài và chiều rộng có thể được tùy chỉnh.

Q2. Tại sao 70mm phù hợp cho thiết bị điều khiển công nghiệp?

Chiều cao 70mm cung cấp nhiều không gian theo chiều dọc bên trong hơn cho PCB, mô-đun điều khiển, bộ phận nguồn, đầu nối và các cấu trúc bên trong khác so với khung máy có cấu hình thấp hơn.

Q3. Chiều dài và chiều rộng có thể được tùy chỉnh?

Đúng. Chiều dài và chiều rộng có thể được tùy chỉnh theo bảng điều khiển, các bộ phận bên trong, bố cục giao diện và yêu cầu cài đặt.

Q4. Khung đùn nhôm điều khiển công nghiệp 70mm có khe cắm PCB không?

Đúng. Cấu trúc đùn nhôm bao gồm một khe PCB bên trong để định vị và lắp đặt PCB.

Q5. Có thể cài đặt nhiều mô-đun nội bộ?

Đúng. Các khe lắp bên trong có thể được sử dụng cho PCB, mô-đun điều khiển, giá đỡ và các bộ phận cấu trúc khác.

Q6. Mặt trước và mặt sau có thể được tùy chỉnh?

Đúng. Các bảng này có thể được gia công CNC theo các yêu cầu về nguồn điện, giao tiếp, giao diện dữ liệu, chỉ báo và lắp đặt.

Q7. Khung xe có cung cấp khả năng tản nhiệt không?

Cấu trúc đùn nhôm cung cấp đường tản nhiệt. Đối với các yêu cầu nhiệt cụ thể, thiết kế phải được xác định theo công suất thành phần và cách bố trí bên trong.

Q8. Bạn cung cấp khả năng gia công CNC nào?

Boyuan chủ yếu cung cấp gia công CNC 3 trục cho khung điều khiển công nghiệp bằng nhôm và các bộ phận liên quan.
