Vỏ nhôm PCB 40 × 25 mm cho bảng mạch điện tử

Vỏ PCB bằng nhôm 40 × 25 mm cho bảng mạch điện tử phù hợp cho các thiết bị điện tử cần điều khiển âm lượng bên ngoài, gắn bảng mạch và tích hợp nhiều giao diện. Boyuan Hardware, nhà sản xuất và nhà cung cấp có trụ sở tại Trung Quốc với hơn 20 năm kinh nghiệm và nhà máy ~ 10.000㎡, cung cấp dịch vụ cắt, gia công CNC, khoan, khai thác, xử lý bề mặt, khắc laser, in lụa, kiểm tra và lắp ráp.

Định nghĩa sản phẩm

Vỏ nhôm 40×25 mm là vỏ nhôm ép đùn dành cho các mô-đun điện tử vừa và nhỏ, bảng mạch PCB và các thiết bị điện tử nhúng.

Mặt cắt ngang 40×25 mm là thông số kỹ thuật dạng phẳng tương đối nhỏ gọn. So với các vỏ điện tử nhỏ hơn, nó có thể cung cấp nhiều không gian bố trí bên trong hơn cho PCB, các bộ phận mạch và cụm giao diện mà không làm tăng đáng kể kích thước tổng thể của thiết bị. Do đó, nó phù hợp cho các sản phẩm điện tử cần điều khiển âm lượng bên ngoài, gắn bảng mạch và tích hợp nhiều giao diện.

Loại vỏ nhôm ép đùn này thường sử dụng cấu hình làm thân chính, được hình thành bằng cách cắt chiều dài cố định theo chiều dài yêu cầu, sau đó là gia công CNC, khoan, khai thác, mở giao diện và lắp đặt tấm cuối theo cấu trúc sản phẩm.

Đối với các sản phẩm điện tử yêu cầu sản xuất hàng loạt lâu dài, kết cấu nhôm ép đùn tiêu chuẩn 40×25mm còn giúp giảm độ phức tạp trong thiết kế và gia công kết cấu vỏ.

Ưu điểm cốt lõi

1. Mặt cắt ngang phẳng, thích hợp cho các thiết bị điện tử nhỏ gọn

40×25mm không chỉ đơn giản là theo đuổi “sự nhỏ bé” mà còn đạt được sự cân bằng giữa kích thước thiết bị và không gian lắp đặt bên trong.

Chiều cao mặt cắt ngang 25mm giữ cho hình dạng tổng thể của vỏ ở mức thấp, trong khi chiều rộng 40mm mang lại không gian bố trí theo chiều ngang nhất định cho PCB và các linh kiện điện tử bên trong.

Vì vậy, nó phù hợp hơn cho:

• Mô-đun điều khiển PCB nhỏ
• Mô-đun thu thập dữ liệu
• Module chuyển đổi tín hiệu
• module truyền thông
• Mô-đun điện tử IoT
• Module điều khiển điện tử công nghiệp

Nó đặc biệt thích hợp cho các sản phẩm cần lắp đặt tập trung bảng mạch, giao diện và một số lượng nhỏ linh kiện điện tử trong một vỏ nhỏ gọn.

2. Thích hợp hơn cho thiết kế giao diện và PCB kết hợp

Đối với nhiều thiết bị điện tử, vỏ ngoài không chỉ cần chứa PCB mà còn cần bố trí USB, DC, nguồn, giao tiếp, tín hiệu và các giao diện khác ở bên cạnh hoặc cuối.

40×25mm có thể cung cấp nhiều không gian kết cấu hơn các thông số kỹ thuật siêu nhỏ trong khi vẫn duy trì kích thước sản phẩm tương đối nhỏ gọn.

Theo thiết kế thực tế, vỏ máy có thể được gia công để:

• Mở giao diện
• Lỗ điện
• Lỗ giao diện truyền thông
• Lỗ đèn báo
• Lỗ khuy
• Lỗ gắn
• Lỗ ren
• Gia công kết cấu cố định PCB

Do đó tạo thành một vỏ bọc thiết bị điện tử hoàn chỉnh.

3. Chiều dài có thể được điều chỉnh theo các mô-đun điện tử bên trong

40×25mm chủ yếu xác định mặt cắt ngang chứ không phải chiều dài sản phẩm cuối cùng.

Do đó, việc cắt chiều dài cố định có thể được thực hiện theo chiều dài của PCB, mô-đun mạch và các bộ phận bên trong.

Đối với các sản phẩm có độ dài khác nhau, có thể sử dụng cùng một thông số mặt cắt ngang và có thể tạo thành các vỏ có kích thước khác nhau bằng cách điều chỉnh độ dài định hình nhôm, điều này có lợi cho thiết kế dòng sản phẩm điện tử.

4. Cấu trúc đùn nhôm tạo điều kiện thuận lợi cho việc gia công chính xác sau đó

Vỏ nhôm ép đùn 40 × 25 mm không bị giới hạn sử dụng như một "hộp nhôm" đơn giản.

Theo bản vẽ sản phẩm, có thể thực hiện quá trình xử lý tiếp theo: Cắt → Gia công CNC → Khoan → Khai thác → Xử lý bề mặt → Khắc laser/lụa → Kiểm tra → Lắp ráp.

Do đó, nó có thể được gia công dần dần từ cấu hình cơ bản thành vỏ điện tử đáp ứng các yêu cầu về cấu trúc thiết bị cụ thể.

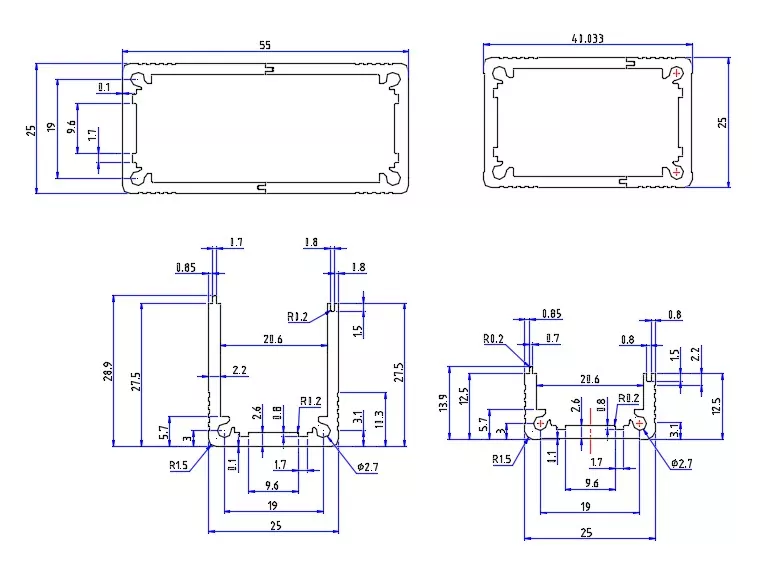

Thông số kỹ thuật

Ứng dụng sản phẩm

Vỏ bọc PCB bằng nhôm 40 × 25 mm cho kích thước Bảng mạch điện tử phù hợp hơn với các thiết bị có khối lượng hạn chế nhưng yêu cầu một lượng linh kiện điện tử bên trong và không gian giao diện nhất định.

1. Mô-đun điều khiển công nghiệp

40×25mm có thể sử dụng cho một số module điện tử công nghiệp nhỏ gọn như:

• Mô-đun mở rộng PLC
• mô-đun I/O
• Mô-đun điều khiển công nghiệp
• Module chuyển đổi tín hiệu
• Mô-đun thu thập dữ liệu
• Bộ điều khiển nhúng
• Module điện tử thiết bị tự động hóa

Các sản phẩm này thường cần lắp đặt PCB và bố trí các giao diện nguồn, tín hiệu hoặc giao tiếp trên vỏ nên yêu cầu gia công kết cấu nhiều hơn so với các lớp vỏ bảo vệ đơn giản không đục lỗ.

2. Thiết bị thu thập dữ liệu và xử lý tín hiệu

Thích hợp cho:

• Mô-đun thu thập dữ liệu
• Mô-đun thu tín hiệu
• Bộ chuyển đổi tín hiệu
• Module xử lý dữ liệu
• module giám sát
• Mô-đun giao diện cảm biến

Những sản phẩm này thường có kích thước không lớn nhưng cần lắp đặt PCB, hệ thống dây điện hoặc các thành phần giao diện bên trong. 40 × 25 mm có thể cung cấp không gian lắp đặt tương đối nhỏ gọn.

3. Mô-đun điện tử truyền thông và mạng

Có thể được sử dụng cho:

• module truyền thông
• Mô-đun truyền dữ liệu
• Thiết bị chuyển đổi tín hiệu
• Thiết bị truyền thông nhúng
• Mô-đun điện tử truyền thông mạng
• Mô-đun điều khiển truyền thông không dây

Chiều dài vỏ có thể được điều chỉnh theo bảng mạch bên trong và có thể thực hiện gia công sau cho các vị trí giao diện.

4. Thiết bị điện tử thông minh và IoT

40×25mm cũng phù hợp với một số người:

• Mô-đun điều khiển IoT
• Mô-đun giám sát thông minh
• Thiết bị thu thập dữ liệu từ xa
• Mô-đun cảm biến thông minh
• Thiết bị điện tử nhúng
• Thiết bị đầu cuối điều khiển thông minh

Đối với các sản phẩm cần tích hợp PCB, giao diện và linh kiện điện tử vào một khối lượng nhỏ hơn, thông số kỹ thuật này có khả năng thích ứng tốt.

5. Dụng cụ nhỏ và mô-đun điện tử thử nghiệm

Cũng có thể được sử dụng cho:

• Mô-đun đo lường
• Mô-đun phát hiện
• Kiểm tra mô-đun điện tử
• Thiết bị giám sát tín hiệu
• Mô-đun điện tử bên trong dụng cụ
• Thiết bị điều khiển nhỏ

Liệu cuối cùng nó có phù hợp với một thiết bị cụ thể hay không chủ yếu phụ thuộc vào kích thước PCB, chiều cao linh kiện bên trong, bố cục giao diện và phương pháp lắp đặt, chứ không chỉ kích thước mặt cắt của vỏ.

Những gì có thể được tùy chỉnh?

Xử lý bề mặt và gia công bề mặt

Vỏ nhôm 40 × 25mm có thể được gia công bề mặt tiếp theo theo yêu cầu về hình thức của sản phẩm cuối cùng.

Những điều sau đây có thể được lựa chọn theo yêu cầu thực tế của sản phẩm:

• Anodizing
• Xử lý bề mặt nhôm
• Khắc laser
• In lụa
• Gia công logo
• Gia công bề ngoài khác theo yêu cầu của bản vẽ

Nếu khách hàng có màu sắc, hiệu ứng bề mặt hoặc vị trí logo được chỉ định, điều đó có thể được xác nhận trong giai đoạn lấy mẫu.

Triển lãm hội thảo

Câu hỏi thường gặp

Vỏ nhôm 40×25mm phù hợp với loại PCB nào?

Phù hợp hơn với các PCB và mô-đun chức năng điện tử vừa và nhỏ, đặc biệt là các thiết bị nhỏ gọn cần bố trí đồng thời các giao diện, lỗ lắp hoặc một số lượng nhỏ linh kiện điện tử. Cần có xác nhận cụ thể dựa trên kích thước PCB thực tế và chiều cao thành phần.

Chiều dài của vỏ nhôm 40 × 25mm có thể tùy chỉnh được không?

Đúng. 40 × 25mm thể hiện kích thước mặt cắt ngang của cấu hình và chiều dài vỏ thực tế có thể được gia công có chiều dài cố định theo cấu trúc PCB và thiết bị.

Có thể gia công vỏ PCB bằng nhôm 40 × 25 mm cho bảng mạch điện tử theo bản vẽ của tôi không?

Đúng. Cấu hình, chiều dài, giao diện, lỗ lắp, lỗ ren và các yêu cầu gia công CNC khác có thể được xác nhận theo bản vẽ 2D hoặc 3D.

Giao diện có thể được cài đặt trên vỏ nhôm 40 × 25 mm không?

Đúng. Các lỗ có thể được gia công theo các vị trí giao diện sản phẩm thực tế, bao gồm các giao diện nguồn, USB, giao tiếp và các giao diện tín hiệu khác.

Có thể gia công lỗ lắp và lỗ ren không?

Đúng. Khoan, khai thác và gia công CNC liên quan có thể được thực hiện theo phương pháp lắp sản phẩm.

40×25mm có phù hợp với thiết bị điều khiển công nghiệp không?

Thích hợp cho một số mô-đun điều khiển công nghiệp nhỏ gọn, mô-đun I/O, mô-đun thu thập dữ liệu, mô-đun chuyển đổi tín hiệu, v.v. Cần có xác nhận cuối cùng dựa trên PCB và cấu trúc bên trong.
