Vỏ nhôm mô-đun GPS 58 × 24mm

Vỏ nhôm mô-đun GPS 58 × 24mm — vỏ nhôm ép đùn rộng, mỏng giúp tăng thêm một chút chiều rộng để định vị và đo lường thiết bị điện tử. Chiều rộng 58mm vượt quá các cấu hình 52-57mm thông thường, cho phép PCB lớn hơn, màn hình lớn hơn và nhiều mô-đun chức năng cạnh nhau hơn, trong khi chiều cao 24mm giữ vẻ ngoài mỏng và loại bỏ các máy biến áp nhỏ, tụ điện điện phân (thường là 18-22mm), rơle và các thành phần có chiều cao trung bình.

Thân hồ sơ được cắt theo chiều dài yêu cầu và hoàn thiện với các tấm cuối, gia công CNC và các quy trình liên quan. Các khe cắm thẻ bên trong cho phép PCB trượt vào và được cố định mà không cần thêm vít, mang lại tốc độ lắp ráp mà các loại vỏ khác không thể sánh được.

So với vỏ nhựa, thân nhôm mang lại độ bền kết cấu tốt hơn và lớp hoàn thiện bằng kim loại, đồng thời hỗ trợ các giao diện được gia công bằng CNC, lỗ lắp, lỗ ren, lỗ ăng-ten SMA và khe tản nhiệt.

Boyuan Hardware, với hơn 20 năm kinh nghiệm và nhà máy ~ 10.000㎡, cung cấp dịch vụ cắt, CNC, khoan, khai thác, xử lý bề mặt, khắc laser, in lụa, kiểm tra và lắp ráp.

Tính năng sản phẩm

01 | Thiết kế rộng và mỏng 58 × 24mm

Kích thước mặt cắt ngang cao 58mm × 24mm cung cấp không gian đóng gói rộng rãi cho các thiết bị điện tử.

Chiều rộng 58mm rộng hơn các thông số kỹ thuật 52-57mm thông thường, chứa bố cục PCB lớn hơn và hỗ trợ nhiều mô-đun chức năng và thiết kế giao diện song song hơn, đáp ứng các yêu cầu bố cục đầu vào/đầu ra đa kênh; chiều cao 24mm duy trì vẻ ngoài mỏng của thiết bị trong khi cung cấp không gian lắp linh kiện rộng rãi, chứa được máy biến áp nhỏ, tụ điện (cao thường là 18-22mm), rơle và các linh kiện có chiều cao trung bình, hỗ trợ nhu cầu tích hợp của các hệ thống mạch tương đối phức tạp.

02 | Cấu trúc đùn nhôm

Thân vỏ được hình thành bằng cách ép đùn hợp kim nhôm. Kích thước mặt cắt ngang của vỏ đùn nhôm được cố định, trong khi chiều dài có thể được cắt theo yêu cầu thực tế của sản phẩm. Do đó, cùng một thông số kỹ thuật vỏ có thể thích ứng với PCB và các mô-đun điện tử có độ dài khác nhau. Cấu trúc này đặc biệt phù hợp với các sản phẩm điện tử cần phát triển hàng loạt.

03 | Thích hợp cho việc gắn PCB

Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác. Bên trong được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch và PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít.

04 | Hỗ trợ gia công tùy chỉnh CNC

Hồ sơ tiêu chuẩn chỉ là điểm khởi đầu. Boyuan Hardware có thể thực hiện gia công CNC trên vỏ nhôm 58×24mm theo bản vẽ của khách hàng, bao gồm:

• Các lỗ giao diện (USB, RJ45, phích cắm hàng không, giao diện BNC, giao diện nguồn, giao diện ăng-ten SMA, v.v.)
• Lỗ vít và lỗ định vị
• Lỗ ren và lỗ đối diện
• Khe tản nhiệt và lỗ thông gió
• Màn cửa sổ mở
• Lỗ nút và lỗ chuyển đổi
• Lỗ gắn và lỗ gắn tường
• Rãnh và bước
• Vát mép
• Cấu trúc tùy chỉnh khác

05 | Chiều dài có thể tùy chỉnh theo sản phẩm

58 × 24mm là thông số mặt cắt của vỏ và chiều dài sản phẩm có thể được cắt theo kích thước thực tế của thiết bị. Chiều dài gia công cụ thể được xác nhận theo yêu cầu về vật liệu, xử lý bề mặt và sản phẩm.

06 | Hiệu suất tản nhiệt hiệu quả

Hợp kim nhôm có tính dẫn nhiệt tuyệt vời. Kết hợp với thiết kế thân rộng 58mm, nó có thể giúp các bộ phận bên trong tản nhiệt một cách hiệu quả và kéo dài tuổi thọ của thiết bị.

07 | Vỏ kim loại kết hợp cấu trúc và hình thức

Hợp kim nhôm nhẹ và có hiệu suất kết cấu tốt, đồng thời vẫn giữ được kết cấu kim loại tự nhiên. Thông qua các phương pháp xử lý bề mặt như đánh răng, phun cát và anodizing, có thể thu được các hiệu ứng bề ngoài khác nhau, mang lại cho thiết bị điện tử vẻ ngoài chuyên nghiệp hơn của sản phẩm.

Thông số kỹ thuật

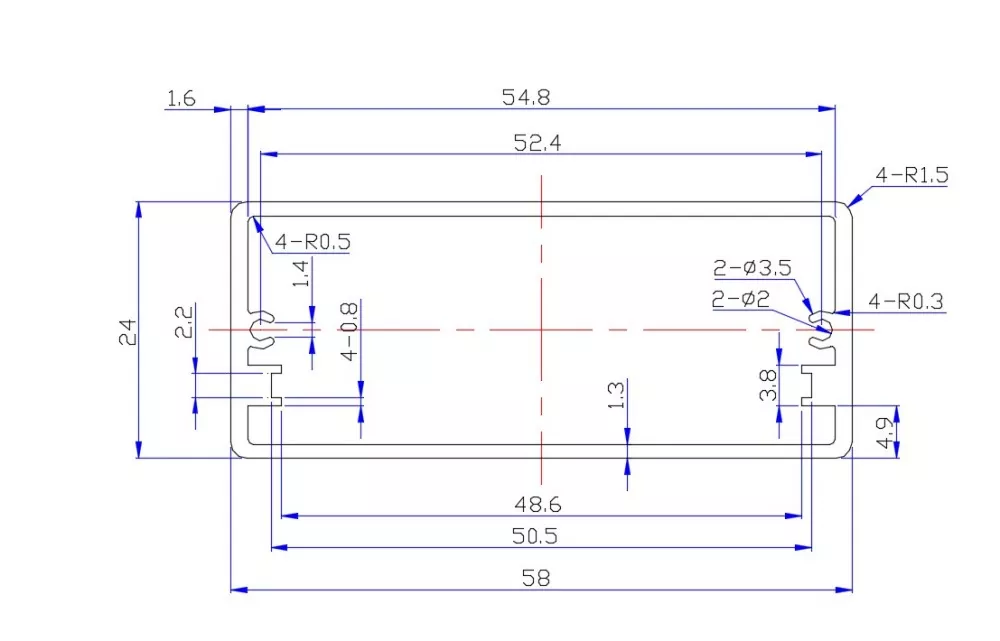

Ghi chú: Các loại vật liệu cụ thể, độ dày thành, phạm vi chiều dài, dung sai kích thước và màu sắc xử lý bề mặt phải tuân theo bản vẽ sản phẩm thực tế và yêu cầu đặt hàng.

Vỏ nhôm 58×24mm phù hợp với những sản phẩm nào?

Vỏ nhôm mô-đun GPS 58×24mm thuộc loại vỏ nhôm mỏng thân rộng — chiều rộng 58mm chứa được PCB lớn hơn và nhiều mô-đun chức năng cạnh nhau hơn; chiều cao 24mm duy trì vẻ ngoài thanh mảnh đồng thời mang lại không gian bên trong rộng rãi. Thông số kỹ thuật này được sử dụng rộng rãi trong các thiết bị và máy đo, thông tin liên lạc điện, kỹ thuật tàu điện ngầm, thiết bị y tế, hệ thống truyền thanh công cộng và các ngành công nghiệp khác.

1. Dụng cụ, máy đo và thiết bị đo lường

58×24mm là giải pháp đóng gói lý tưởng cho các sản phẩm dụng cụ và máy đo:

• Máy đo độ nghiêng kỹ thuật số/máy đo độ nghiêng kỹ thuật số
• Vỏ dụng cụ và đồng hồ đo
• Công cụ thu thập dữ liệu
• Vỏ máy phát tín hiệu
• Máy phân tích điện
• Thiết bị kiểm tra
• Dụng cụ đo chính xác

Tại sao 58×24mm phù hợp với dụng cụ và máy đo? 58×24mm là thông số kích thước cổ điển dành cho các dụng cụ đo lường như thước đo kỹ thuật số và máy đo độ nghiêng — chiều rộng 58mm rộng hơn 57mm, chứa màn hình LCD lớn hơn và bảng mạch đo phức tạp hơn. Chiều cao 24mm mang lại độ dày cầm nắm thoải mái và vỏ hợp kim nhôm mang lại khả năng chống va đập và xoắn tuyệt vời, đảm bảo độ chính xác của phép đo.

2. GPS/GPRS và thiết bị theo dõi định vị

• Vỏ mô-đun GPS/GPRS
• Thiết bị theo dõi GPS của xe
• Thiết bị định vị và theo dõi tài sản
• Mô-đun định vị ngoài trời
• Hộp nối điện tử nhỏ

Tại sao 58×24mm phù hợp với thiết bị theo dõi GPS? Các thiết bị theo dõi GPS cần bố trí PCB rộng hơn để chứa các mô-đun GPS, mô-đun liên lạc, ăng-ten và pin. Chiều rộng 58mm mang lại không gian lắp đặt rộng rãi hơn và độ dày 24mm phù hợp để giấu bên trong phương tiện hoặc thiết bị.

3. Mô-đun truyền thông và thiết bị không dây

• module truyền thông
• Nền tảng không dây
• Module chuyển đổi tín hiệu
• Vỏ tăng cường tín hiệu
• Thiết bị đầu cuối nền tảng không dây
• Mô-đun truyền dữ liệu
• Máy chủ video
• Bộ định tuyến, bộ thu không dây

4. Hộp che chắn và ứng dụng chống nhiễu

Vỏ nhôm 58×24mm có thể đóng vai trò là giải pháp che chắn điện từ tốt:

• Hộp che chắn điện tử
• Vỏ thiết bị chống nhiễu
• Che chắn mô-đun tần số cao
• Hộp bảo vệ mạch chính xác

Bản thân vật liệu hợp kim nhôm có hiệu suất che chắn điện từ tốt, ngăn ngừa nhiễu điện từ hiệu quả.

5. Mô-đun nguồn

• Vỏ cung cấp điện cho xe
• Vỏ biến tần
• Vỏ nhôm chỉnh lưu
• Mô-đun chuyển đổi DC-DC
• Chuyển đổi mô-đun cung cấp điện

6. Mô-đun điều khiển và tự động hóa công nghiệp

• Bộ điều khiển công nghiệp
• Mô-đun bộ điều khiển logic khả trình (PLC)
• Mô-đun điều khiển chuyển động
• Mô-đun mở rộng I/O
• Thiết bị điều khiển tự động hóa

7. Thiết bị y tế

• Vỏ thiết bị y tế
• mô-đun thử nghiệm
• Module thiết bị giám sát
• Dụng cụ y tế cầm tay

8. Thiết bị âm thanh và truyền thanh công cộng

• Thiết bị hệ thống địa chỉ công cộng
• Mạch khuếch đại
• Thiết bị âm thanh

Có thể tùy chỉnh những gì cho Vỏ nhôm 58×24mm?

Xử lý bề mặt

Anodizing

Anodizing là một trong những phương pháp xử lý bề mặt được sử dụng phổ biến cho vỏ nhôm. Nó có thể thay đổi hình thức và tính chất bề mặt của bề mặt nhôm và đạt được các hiệu ứng màu sắc khác nhau.

phun cát

Phun cát có thể tạo thành một kết cấu mờ đồng đều trên bề mặt nhôm, thích hợp cho các thiết bị điện tử công nghiệp và vỏ dụng cụ.

đánh răng

Đánh răng có thể tạo thành kết cấu kim loại thông thường, cho phép sản phẩm duy trì kết cấu kim loại hợp kim nhôm rõ ràng.

Khắc Laser

Những phần sau đây có thể được gia công trên bề mặt của Vỏ nhôm mô-đun GPS 58×24mm:

• biểu tượng
• Mẫu sản phẩm
• Nhận dạng giao diện
• Số sản phẩm
• Văn bản và mẫu

In lụa

Thích hợp để gia công logo, văn bản và nhận dạng chức năng nhiều màu.

Gia công tùy chỉnh vỏ nhôm chuyên nghiệp

Chúng tôi không chỉ sản xuất vỏ nhôm tiêu chuẩn mà còn có thể tùy chỉnh theo cấu trúc sản phẩm của khách hàng.

Khách hàng chỉ cần cung cấp:

Bản vẽ 2D / mô hình 3D / mẫu vật lý / kích thước sản phẩm

Sau đó chúng tôi có thể thực hiện đánh giá gia công theo yêu cầu sản phẩm thực tế.

Gia công CNC đáp ứng yêu cầu phi tiêu chuẩn

Đối với các sản phẩm không thể đáp ứng trực tiếp bằng cấu hình tiêu chuẩn 58 × 24mm, có thể đạt được tùy chỉnh thông qua gia công CNC tiếp theo.

Ví dụ:

Khe giao diện + cửa sổ màn hình + lỗ gắn + lỗ ren + khe tản nhiệt + rãnh + bậc + logo

Tất cả có thể được gia công theo bản vẽ của khách hàng.

Hướng dẫn lựa chọn sản phẩm

Nếu chiều rộng PCB của bạn gần 58mm

58×24mm là một lựa chọn lý tưởng — chiều rộng 58mm cung cấp nhiều không gian định tuyến PCB hơn và bố cục giao diện song song hơn, đồng thời rộng hơn các thông số kỹ thuật 52-57mm thông thường.

Nếu thiết bị của bạn là một sản phẩm dụng cụ hoặc máy đo

58×24mm là thông số kỹ thuật cổ điển dành cho thước đo kỹ thuật số, máy đo độ nghiêng, dụng cụ kiểm tra và các thiết bị đo lường khác. Chiều rộng 58mm phù hợp với màn hình lớn hơn và bảng mạch phức tạp hơn, đồng thời độ dày 24mm mang lại cảm giác cầm nắm thoải mái.

Nếu thiết bị của bạn chứa các thành phần có chiều cao trung bình

Chiều cao 24mm có thể chứa các máy biến áp nhỏ, tụ điện (18-22mm), rơle và các bộ phận có chiều cao trung bình, phù hợp với các thiết bị điện tử yêu cầu không gian dọc bên trong nhất định.

Nếu thiết bị của bạn cần vẻ ngoài thon gọn

Chiều cao 24mm duy trì vẻ ngoài mỏng manh đồng thời mang lại không gian bên trong rộng rãi, cân bằng giữa tính thẩm mỹ và sự hoàn thiện về chức năng.

Nếu bạn cần khả năng tương thích với nhiều giao diện

Chiều rộng 58mm hỗ trợ bố trí nhiều giao diện cạnh nhau như RJ45, phích cắm hàng không, giao diện ăng-ten BNC, USB và SMA, phù hợp cho các thiết bị liên lạc và đo lường yêu cầu giao diện phong phú.

Nếu thiết bị của bạn cần tản nhiệt tốt

Vỏ hợp kim nhôm có khả năng dẫn nhiệt tuyệt vời. Kết hợp với thiết kế thân rộng 58mm có thể giúp tản nhiệt hiệu quả cho các linh kiện bên trong.

Nếu độ dài PCB khác nhau

Cấu hình có thể được cắt theo chiều dài sản phẩm và cùng một thông số mặt cắt có thể thích ứng với các sản phẩm có độ dài khác nhau.

Triển lãm hội thảo

Câu hỏi thường gặp

1. Vỏ nhôm 58×24mm phù hợp cho những sản phẩm nào?

58×24mm thuộc loại vỏ nhôm mỏng thân rộng. Các ứng dụng cốt lõi bao gồm dụng cụ và máy đo (cân kỹ thuật số, máy đo độ nghiêng), mô-đun GPS/GPRS, mô-đun liên lạc, hộp bảo vệ, vỏ cấp điện cho xe, máy chủ video, nền tảng không dây, vỏ biến tần, thiết bị y tế, hệ thống truyền thanh công cộng, v.v. Chiều rộng 58mm cung cấp không gian bố trí PCB rộng rãi hơn và chiều cao 24mm chứa được các thành phần có chiều cao trung bình trong khi vẫn duy trì vẻ ngoài mỏng.

2. Chiều dài của thùng loa là 58×24mm phải không?

Số 58×24mm dùng để chỉ kích thước mặt cắt ngang của vỏ (chiều rộng × chiều cao). Chiều dài sản phẩm có thể được cắt theo thiết bị thực tế và chiều dài PCB.

3. Có thể tùy chỉnh chiều dài của vỏ nhôm 58 × 24mm không?

Đúng. Chiều dài của vỏ đùn nhôm có thể được cắt theo yêu cầu của sản phẩm. Chiều dài cụ thể cần được xác nhận kết hợp với vật liệu, xử lý bề mặt và cấu trúc sản phẩm.

4. Chiều cao 24mm có chứa được tụ điện không?

Đúng. Các tụ điện thông thường thường có chiều cao 18-22mm và chiều cao bên trong 24mm có thể chứa chúng hoàn toàn. Cần có xác nhận cụ thể theo kích thước thành phần của bạn.

5. Sự khác biệt giữa chiều rộng 58mm và 57mm là gì?

58mm rộng hơn 1mm so với 57mm. Mặc dù sự khác biệt là nhỏ nhưng nó cung cấp nhiều không gian hơn cho việc định tuyến PCB và giúp dễ dàng bố trí các màn hình lớn hơn hoặc nhiều giao diện cạnh nhau hơn.

6. 58×24mm có phù hợp với máy ảnh kỹ thuật số không?

Rất phù hợp. Các dụng cụ đo lường như thước đo kỹ thuật số và máy đo độ nghiêng thường sử dụng vỏ hợp kim nhôm 58×24mm. Chiều rộng 58mm chứa được màn hình lớn và độ dày 24mm mang lại cảm giác cầm nắm thoải mái.

7. Có thể làm lỗ tản nhiệt trên vỏ nhôm được không?

Đúng. Boyuan Hardware có thể gia công các khe tản nhiệt, lỗ thông gió và các cấu trúc tản nhiệt khác theo bản vẽ của khách hàng để giúp thiết bị tản nhiệt.

8. Giao diện ăng-ten SMA có thể gia công được không?

Gia công CNC có thể được thực hiện trên các vị trí giao diện tương ứng theo bản vẽ của khách hàng. Chiều rộng 58mm có thể bố trí nhiều giao diện cạnh nhau. Liệu nó có đặc biệt phù hợp để gia công hay không cần phải được xác nhận theo kích thước giao diện và cấu trúc vỏ.

9. PCB có thể lắp đặt được không?

Đúng. Vỏ nhôm 58 × 24mm được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch bên trong và PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít. Cấu trúc lắp tương ứng cũng có thể được thiết kế theo kích thước và phương pháp lắp PCB.

10. Nếu 58×24mm không phù hợp với PCB của tôi thì sao?

Bạn có thể gửi cho chúng tôi kích thước PCB, cấu trúc sản phẩm hoặc mô hình 3D. Phần cứng Boyuan có thể giúp xác nhận xem thông số kỹ thuật 58 × 24mm có phù hợp theo kích thước thực tế hay không và cũng có thể chọn các thông số kỹ thuật nhôm khác hoặc thực hiện gia công tùy chỉnh.
