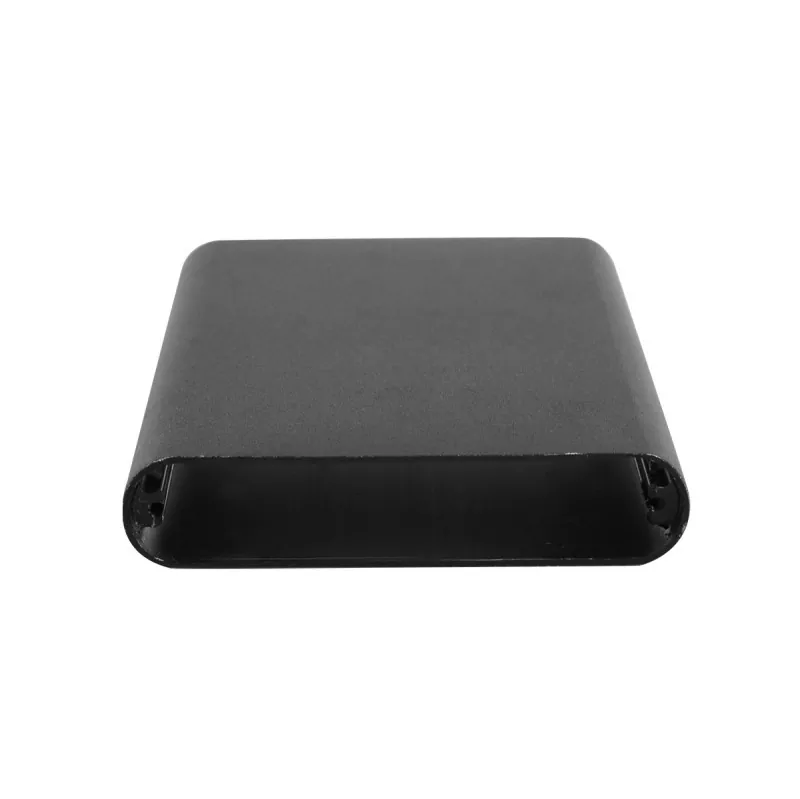

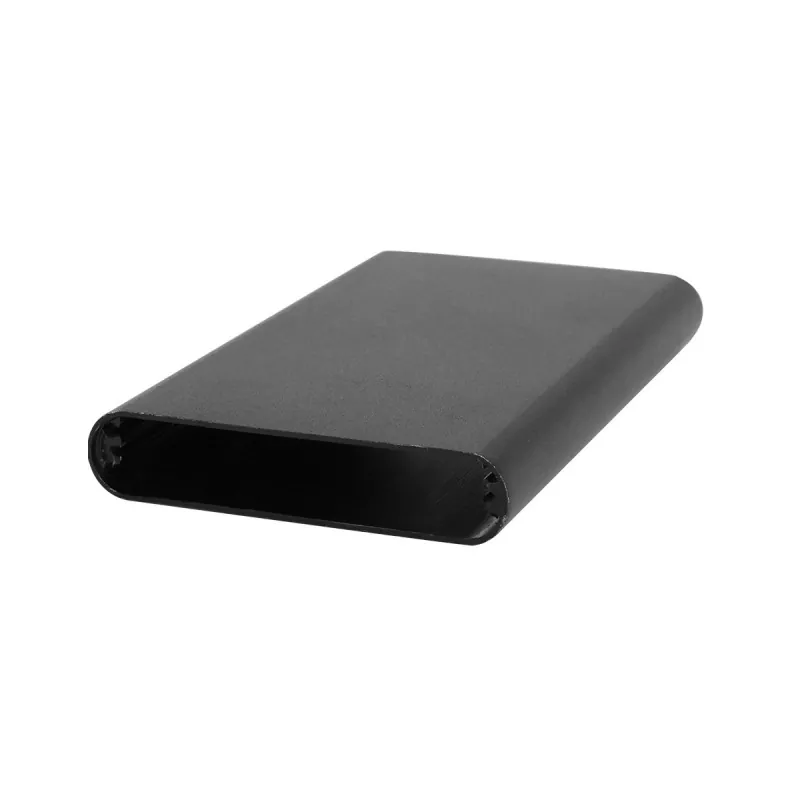

Vỏ nhôm định hình mỏng 61×13mm

Vỏ nhôm định hình mỏng 61×13mm được hình thành bằng cách ép đùn định hình nhôm, với kích thước mặt cắt thân chính cố định. Nó có thể được cắt theo chiều dài thực tế của thiết bị và quá trình lắp ráp cuối cùng được hoàn thành thông qua các tấm cuối, gia công CNC và các quy trình hỗ trợ khác. Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác. Bên trong vỏ được thiết kế với các khe cắm thẻ bảng mạch tiêu chuẩn, PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít.

So với hộp nhựa, vỏ hợp kim nhôm có độ bền kết cấu và kết cấu kim loại tốt hơn, đồng thời có thể đạt được các cấu trúc tùy chỉnh như giao diện, lỗ lắp, lỗ ren và khe thông qua gia công CNC.

Chiều rộng 61mm cung cấp không gian bố trí PCB rộng rãi, chứa các bảng mạch lớn hơn và giao diện đa kênh cạnh nhau; chiều cao siêu mỏng 13mm mang lại cho thiết bị một hình dáng gần giống như một chiếc thẻ, khiến nó trở thành một trong những thông số kỹ thuật vỏ nhôm mỏng nhất trong ngành. Thông số kỹ thuật này đặc biệt phù hợp với mô-đun chiếu sáng LED, bộ đổi nguồn siêu mỏng, bộ giải mã, bộ định tuyến, mô-đun liên lạc, thiết bị phụ kiện máy bay không người lái, dụng cụ cầm tay và các thiết bị điện tử siêu mỏng khác có yêu cầu về độ dày cực cao.

Ưu điểm cốt lõi

01 | Thiết kế siêu rộng và siêu mỏng 61×13mm

Kích thước mặt cắt ngang cao 61mm × 13mm mang đến giải pháp đóng gói cực kỳ mỏng cho các thiết bị điện tử siêu mỏng.

Chiều rộng 61mm rộng hơn các thông số kỹ thuật thông thường 52-58mm, hỗ trợ bố trí PCB lớn hơn và hỗ trợ nhiều mô-đun chức năng và thiết kế giao diện song song hơn; Chiều cao siêu mỏng 13mm là một trong những thông số kỹ thuật mỏng nhất hiện có trong ngành công nghiệp vỏ nhôm, mang lại cho thiết bị vẻ ngoài siêu mỏng giống như thẻ và nâng cao đáng kể nhận thức về chất lượng sản phẩm cũng như sự hấp dẫn về mặt công nghệ.

02 | Tối ưu hóa cho các mô-đun chiếu sáng LED

61×13mm là thông số kích thước cổ điển dành cho mô-đun chiếu sáng LED. Kích thước tiêu chuẩn của nhiều mô-đun hạt LED trên thị trường (chẳng hạn như mô-đun 3 hạt 2835 SMD) chính xác là 61×13mm, sử dụng đế nhôm với vỏ hợp kim nhôm để đạt được khả năng tản nhiệt hiệu quả. Chiều cao siêu mỏng 13mm cho phép mô-đun LED dễ dàng được nhúng vào các khe đèn, dải đèn hoặc thiết bị chiếu sáng mà không chiếm thêm không gian.

03 | Cấu trúc đùn nhôm

Thân vỏ được hình thành bằng cách ép đùn hợp kim nhôm. Kích thước mặt cắt ngang của vỏ đùn nhôm được cố định, trong khi chiều dài có thể được cắt theo yêu cầu thực tế của sản phẩm. Do đó, cùng một thông số kỹ thuật vỏ có thể thích ứng với PCB và các mô-đun điện tử có độ dài khác nhau. Cấu trúc này đặc biệt phù hợp với các sản phẩm điện tử cần phát triển hàng loạt.

04 | Thích hợp cho việc gắn PCB

Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác. Bên trong được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch và PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít.

05 | Hỗ trợ gia công tùy chỉnh CNC

Hồ sơ tiêu chuẩn chỉ là điểm khởi đầu. Boyuan Hardware có thể thực hiện gia công CNC trên vỏ nhôm 61×13mm theo bản vẽ của khách hàng, bao gồm:

• Các lỗ giao diện (USB, Type-C, giao diện nguồn DC, khối đầu cuối, v.v.)
• Lỗ đèn báo
• Lỗ khuy
• Lỗ gắn và lỗ định vị
• Lỗ ren và lỗ đối diện
• Cấu trúc tản nhiệt
• Rãnh và bước
• Vát mép
• Cấu trúc tùy chỉnh khác

06 | Chiều dài có thể tùy chỉnh theo sản phẩm

61 × 13mm là thông số mặt cắt của vỏ và chiều dài sản phẩm có thể được cắt theo kích thước thực tế của thiết bị. Chiều dài gia công cụ thể được xác nhận theo yêu cầu về vật liệu, xử lý bề mặt và sản phẩm.

07 | Hiệu suất tản nhiệt hiệu quả

Hợp kim nhôm có độ dẫn nhiệt khoảng 200W/(m·K), gấp hàng chục lần nhựa và có thể dẫn nhiệt ra khỏi thiết bị nhanh chóng. Đối với các thiết bị siêu mỏng có khả năng sinh nhiệt lớn như mô-đun đèn LED và bộ đổi nguồn, bản thân vỏ nhôm đã là bộ tản nhiệt hiệu quả, kéo dài tuổi thọ của linh kiện điện tử một cách hiệu quả.

08 | Nhẹ và chắc chắn, thích hợp cho các thiết bị ngoài trời và di động

Được làm từ nhôm loại hàng không 6063, nó kết hợp các đặc tính nhẹ (mật độ chỉ bằng 1/3 thép) với độ bền cao (độ bền kéo lên tới 180-260MPa), khả năng chống va đập và chống biến dạng tuyệt vời. Bề mặt được anod hóa/phun cát, mang lại khả năng chống ăn mòn và chống trầy xước, có thể thích ứng với môi trường ẩm ướt, bụi bặm và các môi trường phức tạp khác. Đặc điểm này làm cho vỏ nhôm 61×13mm đặc biệt thích hợp cho máy bay không người lái, thiết bị cầm tay và các thiết bị di động ngoài trời khác có yêu cầu kép là "nhẹ + chắc chắn".

09 | Vỏ kim loại kết hợp cấu trúc và hình thức

Hợp kim nhôm nhẹ và có hiệu suất kết cấu tốt, đồng thời vẫn giữ được kết cấu kim loại tự nhiên. Thông qua các phương pháp xử lý bề mặt như đánh răng, phun cát và anodizing, có thể thu được các hiệu ứng bề ngoài khác nhau, mang lại cho các thiết bị siêu mỏng kết cấu sản phẩm tinh tế hơn.

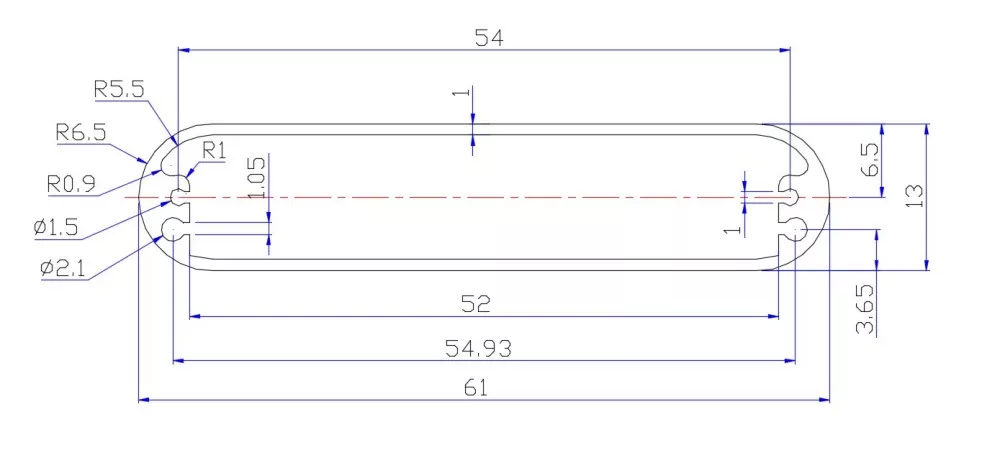

Thông số kỹ thuật

Ghi chú: Các loại vật liệu cụ thể, độ dày thành, phạm vi chiều dài, dung sai kích thước và màu sắc xử lý bề mặt phải tuân theo bản vẽ sản phẩm thực tế và yêu cầu đặt hàng.

Vỏ nhôm này phù hợp với những sản phẩm nào?

61×13mm thuộc loại vỏ nhôm siêu rộng và siêu mỏng — chiều rộng 61mm chứa được PCB lớn hơn và nhiều mô-đun chức năng cạnh nhau hơn; chiều cao 13mm mang lại hình dáng siêu mỏng giống như thẻ. Chiều cao siêu mỏng 13mm là tính năng cốt lõi của thông số kỹ thuật này, khiến nó trở thành một trong những vỏ nhôm mỏng nhất trong ngành.

1. Mô-đun chiếu sáng LED

61×13mm là thông số kích thước rất cổ điển trong lĩnh vực mô-đun chiếu sáng LED:

• Mô-đun hạt LED (chẳng hạn như mô-đun 3 hạt 2835 SMD)
• Bộ điều khiển dải LED
• Mô-đun nguồn điều khiển LED
• Module điều khiển chiếu sáng thông minh
• Vỏ dải chiếu sáng thương mại
• Vỏ kênh nhôm chiếu sáng trang trí

Tại sao 61×13mm phù hợp cho mô-đun chiếu sáng LED? Kích thước tiêu chuẩn của nhiều mô-đun hạt LED trên thị trường chính xác là 61×13mm. Mô-đun LED sử dụng đế nhôm với vỏ hợp kim nhôm, tận dụng tính dẫn nhiệt cao của hợp kim nhôm để nhanh chóng dẫn nhiệt do chip LED tạo ra. Chiều cao siêu mỏng 13mm cho phép mô-đun dễ dàng được nhúng vào các khe đèn, dải đèn hoặc các thiết bị chiếu sáng khác nhau mà không chiếm thêm không gian, đặc biệt thích hợp cho các tình huống chiếu sáng thương mại, chiếu sáng gia đình và chiếu sáng trang trí với yêu cầu nghiêm ngặt về độ dày lắp đặt.

2. Bộ đổi nguồn siêu mỏng

• Vỏ bộ đổi nguồn siêu mỏng
• Chuyển đổi mô-đun cung cấp điện
• Bộ nguồn điều khiển LED
• Vỏ mô-đun sạc nhanh
• Mô-đun chuyển đổi DC-DC

Tại sao 61×13mm lại phù hợp với bộ nguồn siêu mỏng? Chiều rộng 61mm có thể chứa các PCB rộng và nhiều cách bố trí thành phần khác nhau, đồng thời chiều cao siêu mỏng 13mm giúp bộ đổi nguồn có cấu hình siêu mỏng giống như thẻ, cải thiện tính di động và tính thẩm mỹ. Vỏ hợp kim nhôm giúp các thiết bị điện tản nhiệt, kéo dài tuổi thọ của bộ nguồn.

3. Mô-đun truyền thông và thiết bị mạng

• Vỏ bộ định tuyến
• module truyền thông
• Nền tảng không dây
• Module chuyển đổi tín hiệu
• Mô-đun truyền dữ liệu

Tại sao 61×13mm phù hợp cho module truyền thông? Các mô-đun truyền thông cần bố trí PCB rộng hơn để chứa các mạch RF và nhiều giao diện. Chiều rộng 61mm mang đến không gian lắp đặt rộng rãi và chiều cao siêu mỏng 13mm phù hợp để giấu bên trong thiết bị hoặc gắn trên tường. Chất liệu hợp kim nhôm mang lại hiệu quả che chắn điện từ tốt, ngăn ngừa nhiễu điện từ hiệu quả.

4. Bộ giải mã và thiết bị âm thanh-video

• Vỏ nhôm giải mã
• Mô-đun giải mã âm thanh
• Bộ chuyển đổi tín hiệu video
• Vỏ bộ chuyển đổi HDMI
• Module mạch khuếch đại

Tại sao 61×13mm phù hợp cho bộ giải mã? Bộ giải mã cần bố cục PCB rộng hơn để chứa chip giải mã và nhiều giao diện, đồng thời chiều rộng 61mm hoàn toàn phù hợp với yêu cầu này. Thiết kế siêu mỏng 13mm cho phép bộ giải mã dễ dàng tích hợp vào nhiều hệ thống âm thanh-video khác nhau, đồng thời vỏ ngoài bằng hợp kim nhôm giúp chip giải mã tản nhiệt, đảm bảo hoạt động ổn định lâu dài.

5. Máy bay không người lái và dụng cụ cầm tay

• Thiết bị phụ kiện máy bay không người lái
• Vỏ dụng cụ cầm tay
• Thiết bị kiểm tra di động
• Thiết bị đầu cuối giám sát ngoài trời

Tại sao 61×13mm phù hợp với máy bay không người lái và dụng cụ cầm tay? Máy bay không người lái và các thiết bị cầm tay có yêu cầu rất cao về trọng lượng và sức bền. Mật độ hợp kim nhôm chỉ bằng 1/3 thép, trong khi độ bền kéo có thể đạt tới 180-260MPa. Đặc điểm "nhẹ + chắc chắn" hoàn toàn phù hợp với nhu cầu đóng gói của các thiết bị di động như vậy. Độ dày siêu mỏng 13mm giúp giảm sức cản của gió và khối lượng thiết bị, phù hợp với các tình huống trên không và cầm tay.

6. Khung điều khiển công nghiệp và thiết bị công nghiệp

• Các module hỗ trợ khung điều khiển công nghiệp
• Module điều khiển công nghiệp
• Mô-đun cảm biến
• Thiết bị đầu cuối thu thập dữ liệu

Tại sao 61×13mm phù hợp cho module điều khiển công nghiệp? Thiết bị điều khiển công nghiệp cần tích hợp nhiều module chức năng trong không gian hạn chế. Chiều rộng 61mm cung cấp không gian bố trí PCB rộng rãi và độ dày siêu mỏng 13mm phù hợp để lắp đặt trong không gian hẹp bên trong tủ điều khiển.

7. Hộp che chắn và ứng dụng chống nhiễu

Vỏ nhôm 61×13mm có thể đóng vai trò là giải pháp che chắn điện từ tốt:

• Hộp che chắn điện tử
• Vỏ thiết bị chống nhiễu
• Che chắn mô-đun tần số cao
• Hộp bảo vệ mạch chính xác

Bản thân vật liệu hợp kim nhôm có hiệu suất che chắn điện từ tốt và thiết kế siêu mỏng 13mm phù hợp với các tình huống che chắn có yêu cầu nghiêm ngặt về độ dày.

Thông số tùy chỉnh

Xử lý bề mặt

Anodizing

Anodizing là một trong những phương pháp xử lý bề mặt được sử dụng phổ biến cho vỏ nhôm. Nó có thể thay đổi hình thức và tính chất bề mặt của bề mặt nhôm và đạt được các hiệu ứng màu sắc khác nhau.

phun cát

Phun cát có thể tạo thành một kết cấu mờ đồng đều trên bề mặt nhôm, thích hợp cho các thiết bị điện tử công nghiệp và vỏ dụng cụ.

đánh răng

Đánh răng có thể tạo thành kết cấu kim loại thông thường, cho phép sản phẩm duy trì kết cấu kim loại hợp kim nhôm rõ ràng.

Khắc Laser

Các nội dung sau có thể được gia công trên bề mặt vỏ nhôm 61×13mm:

• biểu tượng
• Mẫu sản phẩm
• Nhận dạng giao diện
• Số sản phẩm
• Văn bản và mẫu

In lụa

Thích hợp để gia công logo, văn bản và nhận dạng chức năng nhiều màu.

Hỗ trợ tùy chỉnh

Chúng tôi không chỉ sản xuất Vỏ nhôm định hình mỏng 61 × 13mm mà còn có thể tùy chỉnh theo cấu trúc sản phẩm của khách hàng.

Khách hàng chỉ cần cung cấp:

Bản vẽ 2D / mô hình 3D / mẫu vật lý / kích thước sản phẩm

Sau đó chúng tôi có thể thực hiện đánh giá gia công theo yêu cầu sản phẩm thực tế.

Đối với các sản phẩm không thể được đáp ứng trực tiếp bởi cấu hình tiêu chuẩn, có thể đạt được sự tùy chỉnh thông qua gia công CNC tiếp theo.

Ví dụ:

Lỗ giao diện + lỗ đèn báo + lỗ nút + khe tản nhiệt + lỗ gắn + rãnh + bậc + logo

Tất cả có thể được gia công theo bản vẽ của khách hàng.

Triển lãm hội thảo

Câu hỏi thường gặp

1. Vỏ nhôm này phù hợp với những sản phẩm nào?

61×13mm thuộc loại vỏ nhôm siêu rộng và siêu mỏng. Các ứng dụng cốt lõi bao gồm mô-đun chiếu sáng LED, bộ đổi nguồn siêu mỏng, bộ giải mã, bộ định tuyến, mô-đun liên lạc, thiết bị phụ kiện máy bay không người lái, thiết bị cầm tay, mô-đun điều khiển công nghiệp, v.v. Chiều rộng 61mm cung cấp không gian bố trí PCB rộng rãi và chiều cao siêu mỏng 13mm phù hợp với các thiết bị siêu mỏng có yêu cầu về độ dày cực cao.

2. Chiều dài của vỏ là 61×13mm phải không?

Số 61×13mm dùng để chỉ kích thước mặt cắt ngang của vỏ (chiều rộng × chiều cao). Chiều dài sản phẩm có thể được cắt theo thiết bị thực tế và chiều dài PCB.

3. Chiều dài của vỏ nhôm có thể tùy chỉnh được không?

Đúng. Chiều dài của vỏ đùn nhôm có thể được cắt theo yêu cầu của sản phẩm. Chiều dài cụ thể cần được xác nhận kết hợp với vật liệu, xử lý bề mặt và cấu trúc sản phẩm.

4. Nó có phù hợp với mô-đun chiếu sáng LED không?

Rất phù hợp. Kích thước tiêu chuẩn của nhiều mô-đun hạt LED trên thị trường chính xác là 61×13mm. Vỏ hợp kim nhôm mang lại hiệu suất tản nhiệt tuyệt vời, chiều cao siêu mỏng 13mm phù hợp để nhúng vào các khe đèn và thiết bị chiếu sáng.

5. Chiều cao 13mm có thể chứa được PCB không?

Đúng. Chiều cao 13mm được thiết kế chính xác để phù hợp với PCB dày 1,6mm tiêu chuẩn và các bộ phận gắn trên bề mặt. Cần có xác nhận cụ thể tùy theo độ dày PCB và chiều cao thành phần của bạn.

6. Nó có phù hợp với thiết bị ngoài trời không?

Đúng. Được làm từ nhôm hàng không 6063, nó nhẹ và chắc chắn. Bề mặt được anod hóa để chống ăn mòn và chống trầy xước, có thể thích ứng với môi trường ẩm ướt, bụi bặm và phức tạp khác, đáp ứng yêu cầu kép "nhẹ + chắc chắn" cho máy bay không người lái và dụng cụ cầm tay.

7. Có thể làm lỗ tản nhiệt trên vỏ nhôm được không?

Đúng. Boyuan Hardware có thể gia công các khe tản nhiệt, lỗ thông gió và các cấu trúc tản nhiệt khác theo bản vẽ của khách hàng để giúp thiết bị tản nhiệt.

8. Nếu 61×13mm không phù hợp với PCB của tôi thì sao?

Bạn có thể gửi cho chúng tôi kích thước PCB, cấu trúc sản phẩm hoặc mô hình 3D. Phần cứng Boyuan có thể giúp xác nhận xem thông số kỹ thuật 61 × 13mm có phù hợp theo kích thước thực tế hay không và cũng có thể chọn các thông số kỹ thuật nhôm khác hoặc thực hiện gia công tùy chỉnh.
