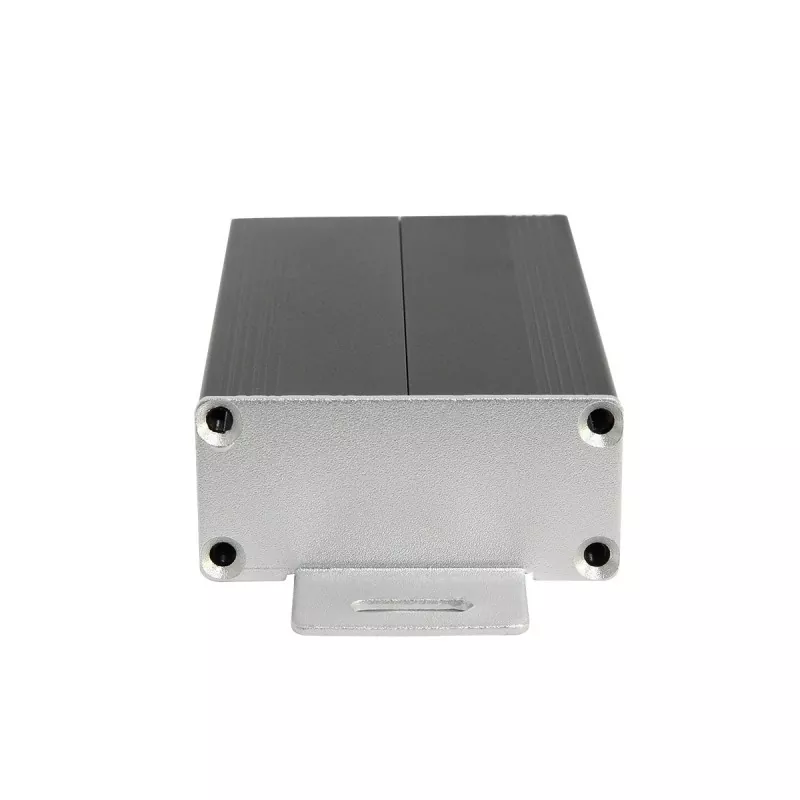

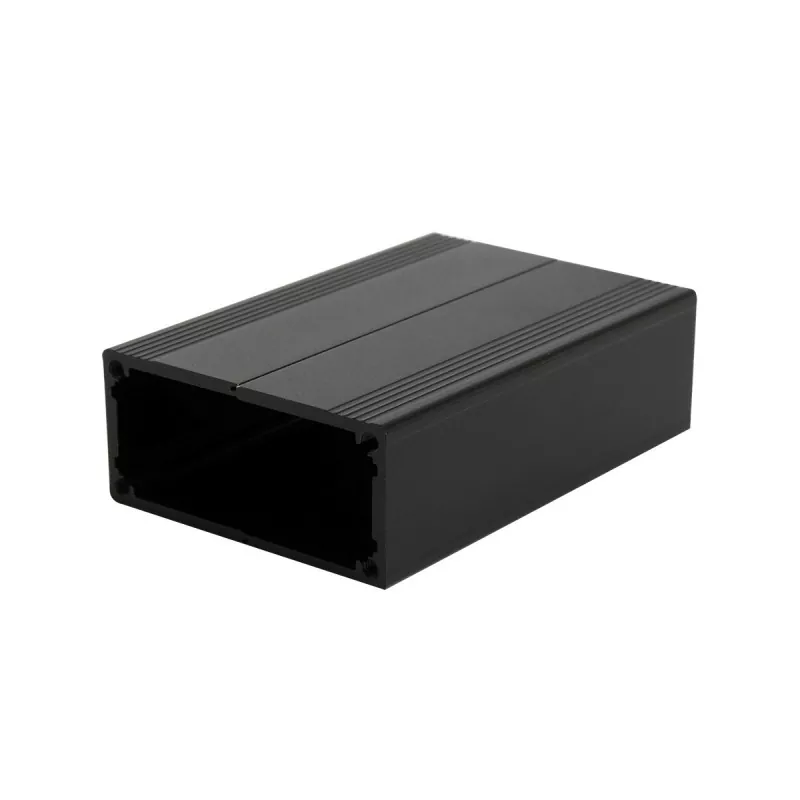

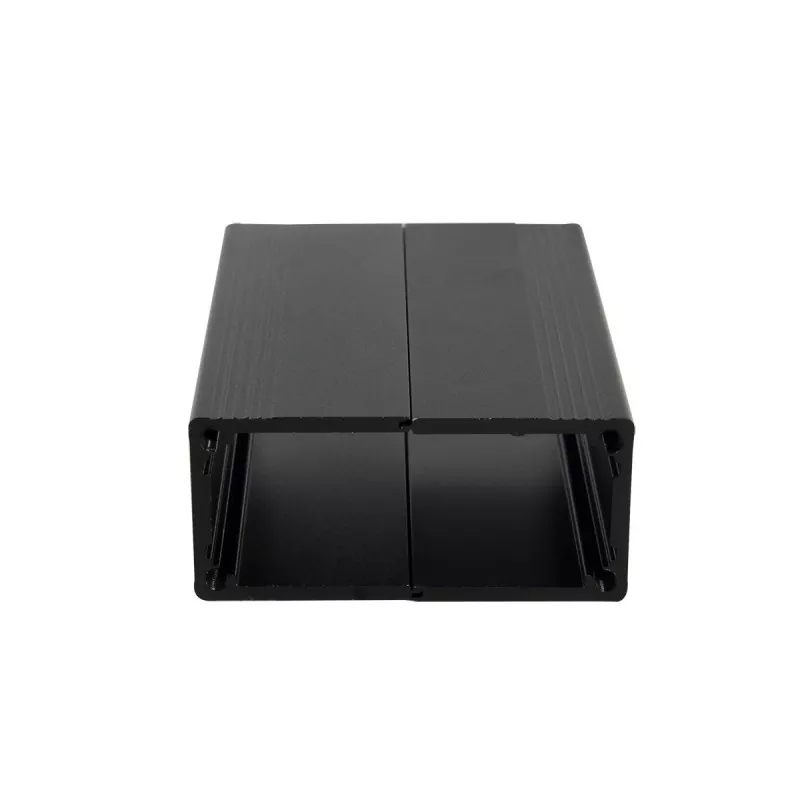

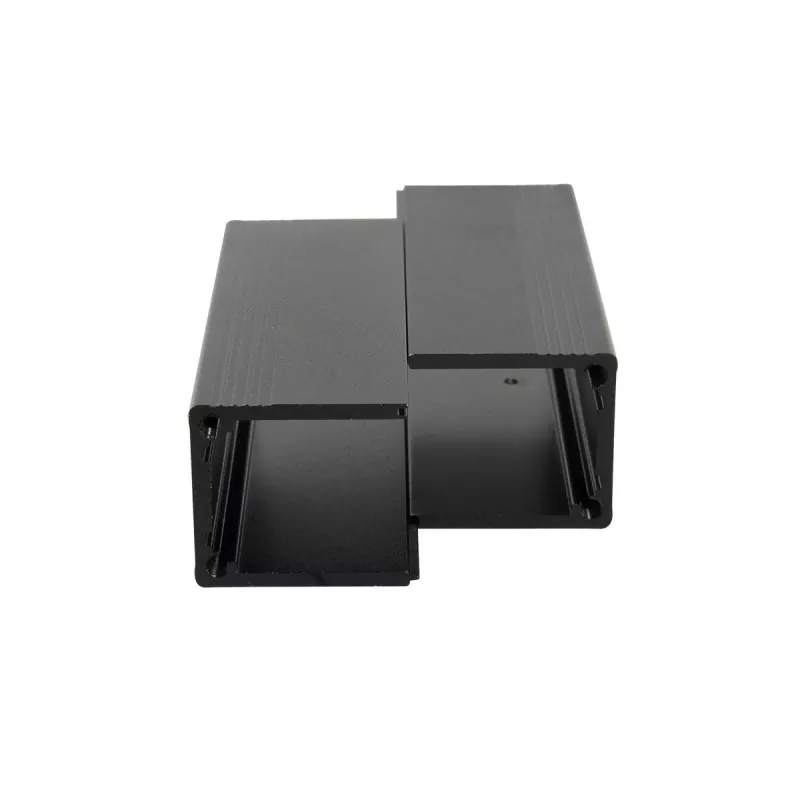

Vỏ bọc nguồn điện bằng nhôm 55 × 25mm

Vỏ bọc bộ nguồn bằng nhôm Boyuan 55 × 25mm là vỏ thiết bị điện tử rộng, mỏng được sản xuất với cấu trúc ép đùn hợp kim nhôm, có kích thước mặt cắt ngang bên ngoài là 55mm (rộng) × 25 mm (cao) và chiều dài có thể tùy chỉnh tùy ý theo yêu cầu thiết bị thực tế.

Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác. Bên trong vỏ được thiết kế với các khe cắm thẻ bảng mạch tiêu chuẩn, PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít, giúp cải thiện đáng kể hiệu quả lắp ráp.

So với hộp nhựa, vỏ hợp kim nhôm có độ bền kết cấu và kết cấu kim loại tốt hơn, đồng thời có thể đạt được các cấu trúc tùy chỉnh như giao diện, lỗ lắp, lỗ ren và khe thông qua gia công CNC.

Ưu điểm cốt lõi của sản phẩm

01 | Thiết kế rộng và mỏng 55 × 25mm

Kích thước mặt cắt ngang cao 55mm × 25 mm mang đến giải pháp đóng gói lý tưởng cho các thiết bị điện tử.

Chiều rộng 55mm rộng hơn thông số kỹ thuật 52mm thông thường, chứa bố cục PCB lớn hơn và hỗ trợ nhiều mô-đun chức năng và thiết kế giao diện song song hơn, đáp ứng các yêu cầu bố cục đầu vào/đầu ra đa kênh; chiều cao 25 ​​mm duy trì vẻ ngoài mỏng của thiết bị trong khi cung cấp không gian lắp linh kiện rộng rãi, chứa được máy biến áp nhỏ, tụ điện (thường có chiều cao 20-22 mm), rơle và các linh kiện có chiều cao trung bình, hỗ trợ nhu cầu tích hợp của các hệ thống mạch tương đối phức tạp.

02 | Cấu trúc đùn nhôm

Thân vỏ được hình thành bằng cách ép đùn hợp kim nhôm. Kích thước mặt cắt ngang của vỏ đùn nhôm được cố định, trong khi chiều dài có thể được cắt theo yêu cầu thực tế của sản phẩm. Do đó, cùng một thông số kỹ thuật vỏ có thể thích ứng với PCB và các mô-đun điện tử có độ dài khác nhau. Cấu trúc này đặc biệt phù hợp với các sản phẩm điện tử cần phát triển hàng loạt.

03 | Thích hợp cho việc gắn PCB

Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác. Bên trong được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch và PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít.

04 | Hỗ trợ gia công tùy chỉnh CNC

Hồ sơ tiêu chuẩn chỉ là điểm khởi đầu. Boyuan Hardware có thể thực hiện gia công CNC trên vỏ nhôm 55×25mm theo bản vẽ của khách hàng, bao gồm:

• Các lỗ giao diện (USB, RJ45, phích cắm hàng không, giao diện BNC, giao diện nguồn, giao diện ăng-ten SMA, v.v.)
• Lỗ vít và lỗ định vị
• Lỗ ren và lỗ đối diện
• Khe tản nhiệt và lỗ thông gió
• Màn cửa sổ mở
• Lỗ nút và lỗ chuyển đổi
• Lỗ gắn và lỗ gắn tường
• Rãnh và bước
• Vát mép
• Cấu trúc tùy chỉnh khác

05 | Chiều dài có thể tùy chỉnh theo sản phẩm

55 × 25 mm là thông số mặt cắt của vỏ và chiều dài sản phẩm có thể được cắt theo kích thước thực tế của thiết bị. Chiều dài gia công cụ thể được xác nhận theo yêu cầu về vật liệu, xử lý bề mặt và sản phẩm.

06 | Hiệu suất tản nhiệt hiệu quả

Hợp kim nhôm có tính dẫn nhiệt tuyệt vời. Kết hợp với thiết kế thân rộng 55mm, nó có thể giúp các bộ phận bên trong tản nhiệt một cách hiệu quả và kéo dài tuổi thọ của thiết bị.

07 | Vỏ kim loại kết hợp cấu trúc và hình thức

Hợp kim nhôm nhẹ và có hiệu suất kết cấu tốt, đồng thời vẫn giữ được kết cấu kim loại tự nhiên. Thông qua các phương pháp xử lý bề mặt như đánh răng, phun cát và anodizing, có thể thu được các hiệu ứng bề ngoài khác nhau, mang lại cho thiết bị điện tử vẻ ngoài chuyên nghiệp hơn của sản phẩm.

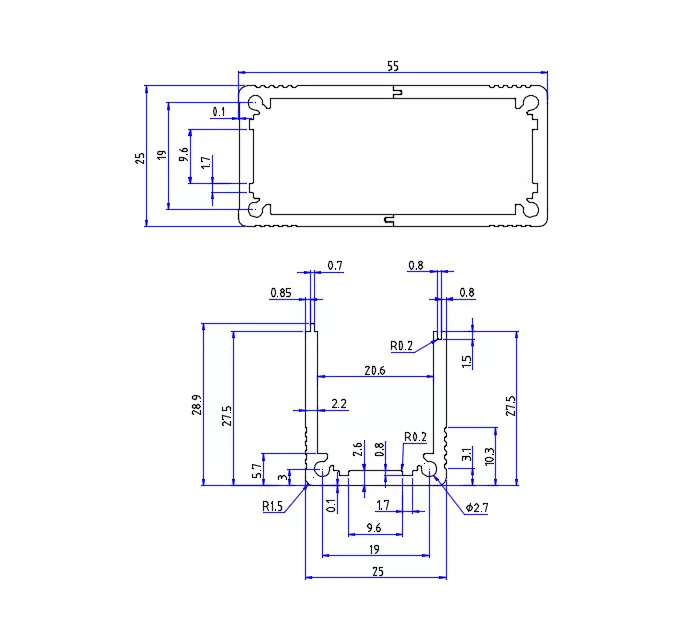

Thông số kỹ thuật

Ghi chú: Các loại vật liệu cụ thể, độ dày thành, phạm vi chiều dài, dung sai kích thước và màu sắc xử lý bề mặt phải tuân theo bản vẽ sản phẩm thực tế và yêu cầu đặt hàng.

Vỏ nhôm 55×25mm phù hợp với những sản phẩm nào?

Vỏ bọc bộ nguồn bằng nhôm 55×25mm thuộc loại vỏ nhôm mỏng thân rộng — chiều rộng 55mm chứa được PCB lớn hơn và nhiều mô-đun chức năng cạnh nhau hơn; chiều cao 25 ​​mm duy trì vẻ ngoài mỏng manh đồng thời mang lại không gian bên trong lớn hơn so với các thông số kỹ thuật mỏng. Thông số kỹ thuật này được sử dụng rộng rãi trong nguồn điện, dụng cụ, máy đo, điện tử, thông tin liên lạc, tự động hóa, cảm biến, thẻ thông minh, điều khiển công nghiệp, máy móc chính xác và các ngành công nghiệp khác.

1. Mô-đun nguồn

Thiết kế thân rộng 55×25 mm rất phù hợp với nhiều loại sản phẩm điện:

• Chuyển đổi mô-đun cung cấp điện
• Bộ đổi nguồn
• Vỏ cung cấp điện cho xe
• Vỏ biến tần
• Vỏ nhôm chỉnh lưu
• Mô-đun chuyển đổi DC-DC
• Mô-đun sạc
• Nguồn điện truyền thông
• Nguồn điện AC/DC, nguồn điện được điều chỉnh

Tại sao 55×25mm phù hợp cho module nguồn? Các mô-đun nguồn thường cần chứa các thành phần như tụ điện (thường cao 20-22mm), máy biến áp nhỏ và tản nhiệt. Chiều cao 25 ​​mm cung cấp không gian lắp đặt rộng rãi. Chiều rộng 55mm rộng hơn thông số kỹ thuật 52mm thông thường, hỗ trợ bố cục PCB rộng hơn và hỗ trợ giao diện đầu vào/đầu ra đa kênh. Chất liệu hợp kim nhôm còn giúp các thiết bị điện tản nhiệt hiệu quả.

2. Mô-đun truyền thông và thiết bị không dây

Thiết kế thân rộng 55×25mm rất phù hợp với nhiều loại sản phẩm truyền thông:

• module truyền thông
• Nền tảng không dây
• Vỏ GPS/GPRS
• Module chuyển đổi tín hiệu
• Vỏ tăng cường tín hiệu
• Thiết bị đầu cuối nền tảng không dây
• Mô-đun truyền dữ liệu
• Máy chủ video
• Bộ định tuyến, bộ thu không dây
• Vỏ mô-đun RF

Tại sao 55×25mm phù hợp cho module truyền thông? Các mô-đun truyền thông thường cần bố trí PCB rộng hơn để chứa các mạch RF, giao diện ăng-ten (SMA), giao diện nguồn, giao diện dữ liệu và các mô-đun chức năng khác. Chiều rộng 55mm rộng hơn thông số kỹ thuật 52mm thông thường, chứa nhiều giao diện ăng-ten và giao diện liên lạc được đặt cạnh nhau hơn.

3. Dụng cụ đo lường và thiết bị kiểm tra

• Vỏ dụng cụ và đồng hồ đo
• Công cụ thu thập dữ liệu
• Vỏ máy phát tín hiệu
• Máy phân tích điện
• Thiết bị kiểm tra
• Dụng cụ đo chính xác
• Mô-đun máy hiện sóng

4. Mô-đun điều khiển và tự động hóa công nghiệp

• Bộ điều khiển công nghiệp
• Mô-đun bộ điều khiển logic khả trình (PLC)
• Mô-đun điều khiển chuyển động
• Mô-đun điều khiển động cơ
• Mô-đun mở rộng I/O
• Thiết bị điều khiển tự động hóa
• Các module hỗ trợ khung điều khiển công nghiệp

5. Hộp che chắn và ứng dụng chống nhiễu

Vỏ nhôm 55×25 mm có thể đóng vai trò là giải pháp che chắn điện từ tốt:

• Hộp che chắn điện tử
• Vỏ thiết bị chống nhiễu
• Che chắn mô-đun tần số cao
• Hộp bảo vệ mạch chính xác

Bản thân vật liệu hợp kim nhôm có hiệu suất che chắn điện từ tốt, ngăn ngừa nhiễu điện từ hiệu quả.

6. Cảm biến và thiết bị thông minh

• Mô-đun cảm biến
• Thiết bị đầu cuối thu thập dữ liệu
• Thiết bị thẻ thông minh
• Thiết bị đầu cuối IoT

7. Thiết bị y tế và xét nghiệm

• Vỏ thiết bị y tế
• mô-đun thử nghiệm
• Module thiết bị giám sát
• Dụng cụ y tế cầm tay

8. Thiết bị âm thanh và truyền thanh công cộng

• Thiết bị hệ thống địa chỉ công cộng
• Mạch khuếch đại
• Thiết bị âm thanh

Những gì có thể được tùy chỉnh?

Xử lý bề mặt

Anodizing

Anodizing là một trong những phương pháp xử lý bề mặt được sử dụng phổ biến cho vỏ nhôm. Nó có thể thay đổi hình thức và tính chất bề mặt của bề mặt nhôm và đạt được các hiệu ứng màu sắc khác nhau.

phun cát

Phun cát có thể tạo thành một kết cấu mờ đồng đều trên bề mặt nhôm, thích hợp cho các thiết bị điện tử công nghiệp và vỏ dụng cụ.

đánh răng

Đánh răng có thể tạo thành kết cấu kim loại thông thường, cho phép sản phẩm duy trì kết cấu kim loại hợp kim nhôm rõ ràng.

Khắc Laser

Các nội dung sau có thể được gia công trên bề mặt vỏ nhôm 55×25mm:

• biểu tượng
• Mẫu sản phẩm
• Nhận dạng giao diện
• Số sản phẩm
• Văn bản và mẫu

In lụa

Thích hợp để gia công logo, văn bản và nhận dạng chức năng nhiều màu.

Gia công tùy chỉnh vỏ nhôm chuyên nghiệp

Chúng tôi không chỉ sản xuất vỏ nhôm tiêu chuẩn mà còn có thể tùy chỉnh theo cấu trúc sản phẩm của khách hàng.

Khách hàng chỉ cần cung cấp:

Bản vẽ 2D / mô hình 3D / mẫu vật lý / kích thước sản phẩm

Sau đó chúng tôi có thể thực hiện đánh giá gia công theo yêu cầu sản phẩm thực tế.

Gia công CNC đáp ứng yêu cầu phi tiêu chuẩn

Đối với các sản phẩm không thể đáp ứng trực tiếp bằng cấu hình tiêu chuẩn 55 × 25mm, có thể đạt được việc tùy chỉnh thông qua gia công CNC tiếp theo.

Ví dụ:

Khe giao diện + cửa sổ màn hình + lỗ gắn + lỗ ren + khe tản nhiệt + rãnh + bậc + logo

Tất cả có thể được gia công theo bản vẽ của khách hàng.

Hướng dẫn lựa chọn sản phẩm

Nếu chiều rộng PCB của bạn gần 55mm

55×25 mm là một lựa chọn lý tưởng — chiều rộng 55 mm cung cấp nhiều không gian định tuyến PCB hơn và bố cục giao diện song song hơn, đồng thời rộng hơn 3 mm so với thông số kỹ thuật 52 mm thông thường.

Nếu thiết bị của bạn chứa các thành phần có chiều cao trung bình

Chiều cao 25mm có thể chứa các máy biến áp nhỏ, tụ điện (20-22mm), rơle và các bộ phận có chiều cao trung bình, phù hợp với các thiết bị điện tử yêu cầu không gian dọc bên trong nhất định.

Nếu thiết bị của bạn cần vẻ ngoài thon gọn

Chiều cao 25mm duy trì vẻ ngoài mỏng manh đồng thời mang lại không gian bên trong lớn hơn so với thông số kỹ thuật 15-22mm, cân bằng giữa tính thẩm mỹ và sự hoàn thiện về chức năng.

Nếu bạn cần khả năng tương thích với nhiều giao diện

Chiều rộng 55mm hỗ trợ bố trí nhiều giao diện cạnh nhau như RJ45, phích cắm hàng không, giao diện ăng-ten BNC, USB và SMA, phù hợp cho các thiết bị liên lạc và đo lường yêu cầu giao diện phong phú.

Nếu thiết bị của bạn cần tản nhiệt tốt

Vỏ hợp kim nhôm có khả năng dẫn nhiệt tuyệt vời. Kết hợp với thiết kế thân máy rộng 55mm có thể giúp tản nhiệt hiệu quả cho các linh kiện bên trong.

Nếu độ dài PCB khác nhau

Cấu hình có thể được cắt theo chiều dài sản phẩm và cùng một thông số mặt cắt có thể thích ứng với các sản phẩm có độ dài khác nhau.

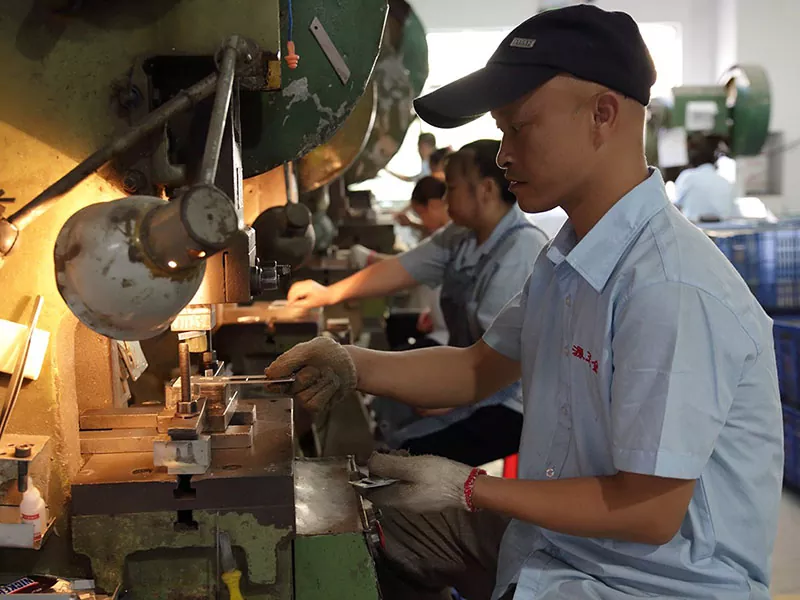

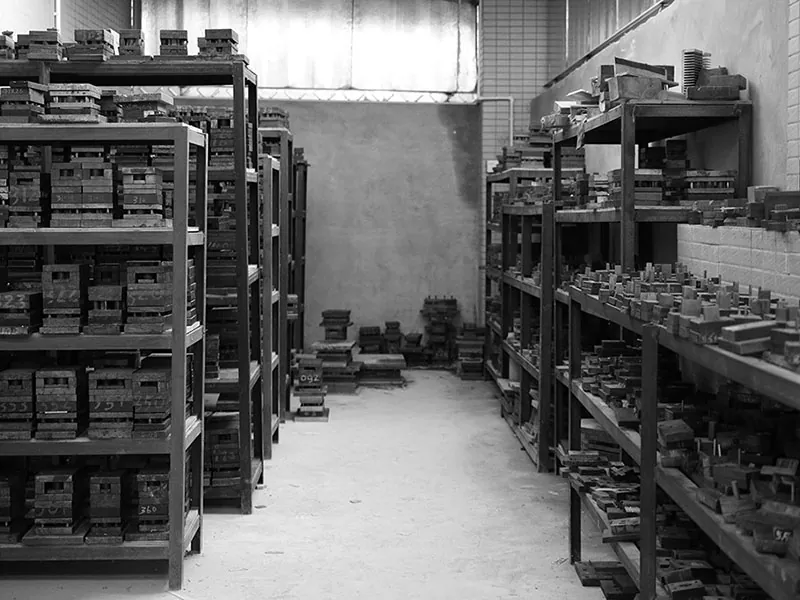

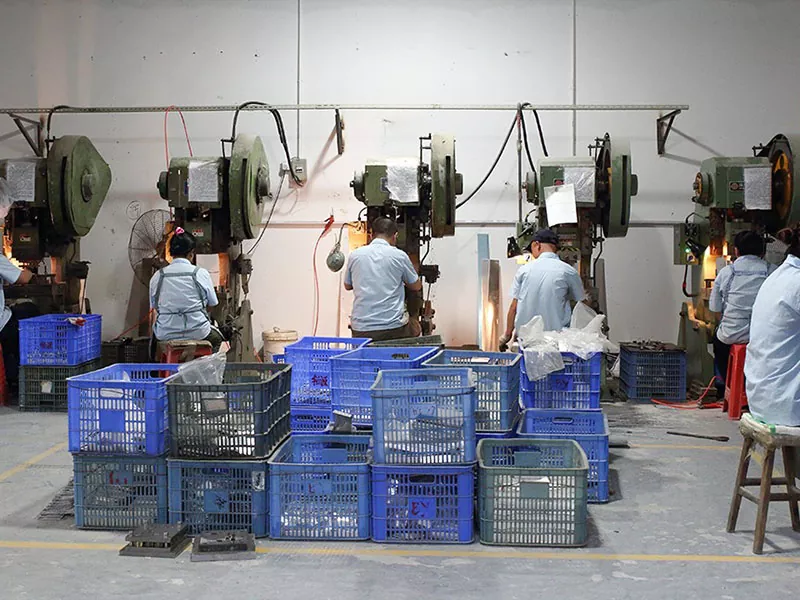

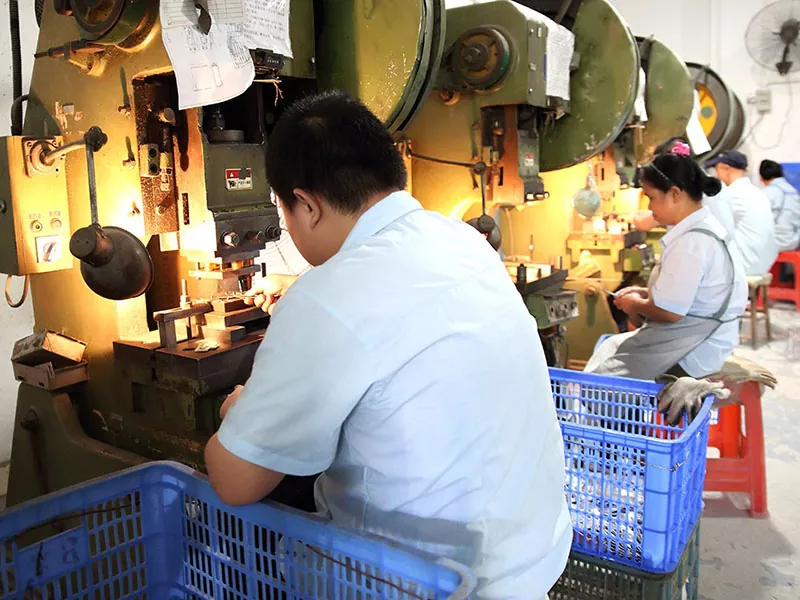

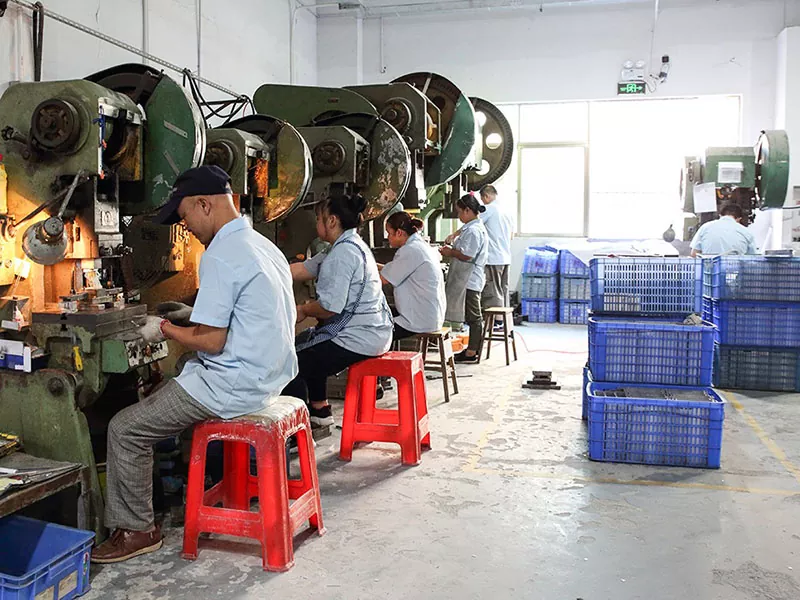

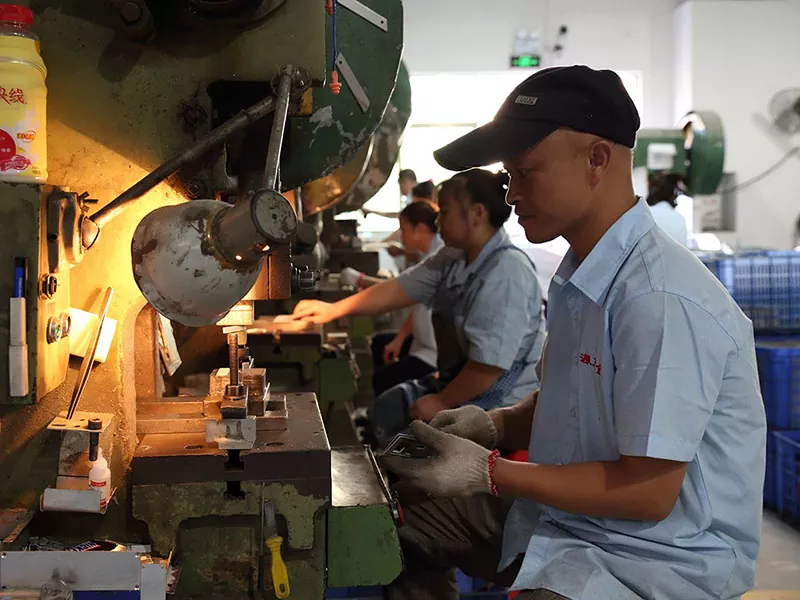

Triển lãm hội thảo

Câu hỏi thường gặp

1. Vỏ nhôm 55×25mm phù hợp với những sản phẩm nào?

55×25mm thuộc loại vỏ nhôm mỏng thân rộng, thích hợp cho mô-đun nguồn, mô-đun truyền thông, nền tảng không dây, dụng cụ và đồng hồ đo, thiết bị thu thập dữ liệu, bộ điều khiển công nghiệp, hộp che chắn, bộ tăng cường tín hiệu, vỏ cấp nguồn cho xe, máy chủ video, v.v. Chiều rộng 55mm cung cấp không gian bố trí PCB rộng rãi và chiều cao 25 ​​mm chứa được các bộ phận có chiều cao trung bình trong khi vẫn duy trì vẻ ngoài mỏng.

2. Chiều dài của vỏ là 55×25mm phải không?

Số 55×25 mm dùng để chỉ kích thước mặt cắt ngang của vỏ (chiều rộng × chiều cao). Chiều dài Vỏ bọc bộ nguồn bằng nhôm 55 × 25mm có thể được cắt theo thiết bị thực tế và chiều dài PCB.

3. Chiều dài của vỏ nhôm 55 × 25mm có thể tùy chỉnh được không?

Đúng. Chiều dài của vỏ đùn nhôm có thể được cắt theo yêu cầu của sản phẩm. Chiều dài cụ thể cần được xác nhận kết hợp với vật liệu, xử lý bề mặt và cấu trúc sản phẩm.

4. Chiều cao 25 ​​mm có thể chứa tụ điện không?

Đúng. Các tụ điện thông thường thường có chiều cao 20-22mm và chiều cao bên trong 25 mm có thể chứa chúng hoàn toàn. Cần có xác nhận cụ thể theo kích thước thành phần của bạn.

5. Sự khác biệt giữa chiều rộng 55mm và 52mm là gì?

55mm rộng hơn 3mm so với thông số kỹ thuật 52mm thông thường, chứa PCB lớn hơn hoặc nhiều bố cục giao diện cạnh nhau hơn, đặc biệt phù hợp với các thiết bị yêu cầu PCB rộng hơn hoặc giao diện đầu vào/đầu ra đa kênh.

6. Có thể làm lỗ tản nhiệt trên vỏ nhôm được không?

Đúng. Boyuan Hardware có thể gia công các khe tản nhiệt, lỗ thông gió và các cấu trúc tản nhiệt khác theo bản vẽ của khách hàng để giúp thiết bị tản nhiệt.

7. Giao diện ăng-ten SMA có thể gia công được không?

Gia công CNC có thể được thực hiện trên các vị trí giao diện tương ứng theo bản vẽ của khách hàng. Chiều rộng 55mm có thể bố trí nhiều giao diện cạnh nhau. Liệu nó có đặc biệt phù hợp để gia công hay không cần phải được xác nhận theo kích thước giao diện và cấu trúc vỏ.

8. PCB có thể được cài đặt?

Đúng. Vỏ nhôm 55×25 mm được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch bên trong và PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít. Cấu trúc lắp tương ứng cũng có thể được thiết kế theo kích thước và phương pháp lắp PCB.

9. Tấm cuối có thể được tùy chỉnh?

Đúng. Kích thước, vị trí lỗ và cấu trúc của tấm cuối có thể được gia công theo yêu cầu của sản phẩm.

10. Có thể làm logo được không?

Đúng. Các phương pháp gia công logo như khắc laser hoặc in lụa có thể được lựa chọn theo yêu cầu của sản phẩm.

11. Có thể chọn nhiều màu khác nhau không?

Đúng. Vỏ nhôm có thể đạt được các hiệu ứng bề ngoài khác nhau thông qua các quá trình như anodizing và màu sắc có thể được tùy chỉnh tùy ý theo yêu cầu của khách hàng.

12. Nếu 55×25mm không phù hợp với PCB của tôi thì sao?

Bạn có thể gửi cho chúng tôi kích thước PCB, cấu trúc sản phẩm hoặc mô hình 3D. Phần cứng Boyuan có thể giúp xác nhận xem thông số kỹ thuật 55 × 25 mm có phù hợp theo kích thước thực tế hay không và cũng có thể chọn các thông số kỹ thuật nhôm khác hoặc thực hiện gia công tùy chỉnh.
