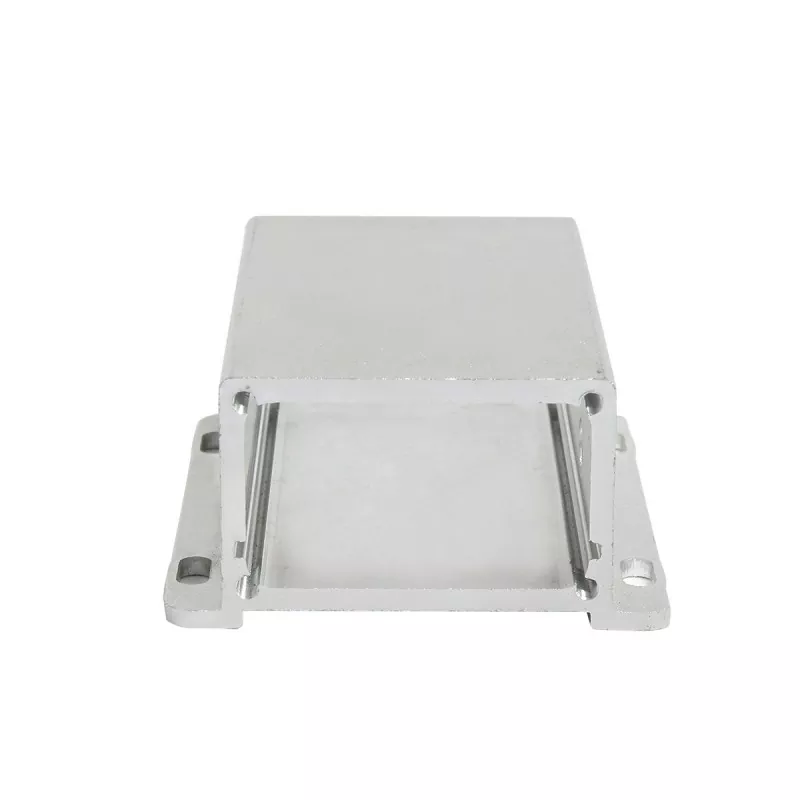

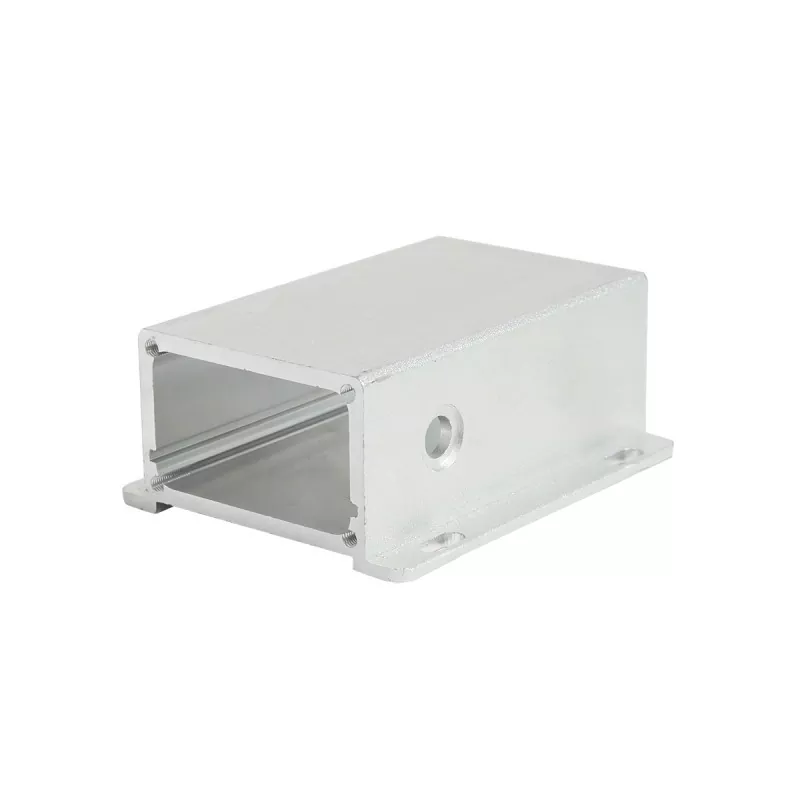

Vỏ thiết bị điện tử bằng nhôm 63 × 32,5mm

Vỏ thiết bị điện tử bằng nhôm 63 × 32,5mm là vỏ thiết bị điện tử bằng nhôm ép đùn cỡ trung bình, nhỏ gọn, thích hợp cho các sản phẩm điện tử cần một không gian lắp đặt bên trong nhất định trong khi vẫn kiểm soát được âm lượng tổng thể của thiết bị.

Chiều rộng 63mm mang lại không gian bố trí bên rộng rãi hơn cho PCB và các linh kiện điện tử so với vỏ nhôm siêu hẹp; chiều cao 32,5mm có thể chứa PCB, đầu nối và linh kiện điện tử thông thường ở một độ cao nhất định trong khi vẫn duy trì cấu hình thiết bị tương đối nhỏ gọn.

Vì vậy, kích thước này phù hợp hơn với: các thiết bị điện tử có kích thước PCB trung bình, số lượng giao diện vừa phải, các linh kiện có chiều cao không thấp nhưng không đòi hỏi không gian của khung máy lớn.

Phần cứng Boyuan có thể thực hiện cắt biên dạng, gia công CNC ba trục, khoan, khai thác, mở giao diện, gia công mặt cuối, xử lý logo, xử lý bề mặt và lắp ráp trên các cấu hình nhôm theo bản vẽ sản phẩm.

Tại sao 63×32,5mm lại phù hợp với loại sản phẩm điện tử này?

Chiều rộng 63mm cung cấp bố cục PCB linh hoạt hơn

So với vỏ nhôm hẹp khoảng 40-50mm, chiều rộng 63mm mang lại diện tích lắp bên lớn hơn cho PCB.

Đối với một số sản phẩm có PCB rộng hơn hoặc khi cần bố trí đồng thời các đầu nối, thiết bị đầu cuối và linh kiện điện tử trên PCB, chiều rộng lớn hơn có thể giảm thiểu vấn đề bố trí thành phần quá chật chội.

Nó đặc biệt phù hợp với những sản phẩm đã vượt quá yêu cầu về không gian của một hộp điện tử nhỏ nhưng chưa đạt được yêu cầu về kích thước của một khung công nghiệp lớn.

Chiều cao 32,5mm Thích hợp cho các linh kiện điện tử thông thường

Chiều cao 32,5mm là một phạm vi tương đối thực tế.

Nó có chiều cao bên trong cao hơn các loại vỏ có cấu hình cực thấp như 13mm, 18mm, 19mm và 20 mm, chứa được PCB và đầu nối thông thường, đồng thời không làm tăng đáng kể độ dày của thiết bị như các sản phẩm có cấu hình cao như 40mm, 48mm và 80mm.

Vì vậy, kích thước này phù hợp hơn với: các thiết bị điện tử “yêu cầu chiều cao linh kiện nhất định nhưng vẫn nhấn mạnh vào cấu trúc nhỏ gọn”.

63×32,5mm tạo thành mặt cắt ngang của thiết bị cân bằng hơn

Không giống như các thùng loa có cấu hình thấp phẳng rõ ràng, tỷ lệ chiều rộng trên chiều cao 63×32,5mm cân bằng hơn.

Nó có thể cung cấp cả không gian PCB bên và không gian lắp dọc nhất định, do đó nó có khả năng thích ứng tốt cho các mô-đun điện tử có cấu trúc bên trong tương đối đều đặn.

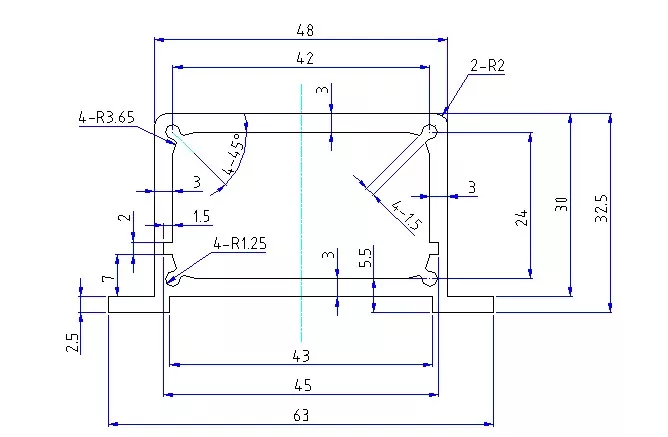

Thông số kỹ thuật

Ghi chú: Các loại hợp kim nhôm, độ dày thành hồ sơ, cấu trúc mặt cắt bên trong, không gian bên trong có sẵn, phạm vi chiều dài và dung sai cụ thể cần phải được xác nhận theo hồ sơ thực tế và bản vẽ kỹ thuật.

Vỏ nhôm 63×32,5mm phù hợp với những sản phẩm nào?

1 Module Điều Khiển Điện Tử Công Nghiệp

63×32,5mm phù hợp hơn cho các mô-đun điện tử công nghiệp có âm lượng được điều khiển nhưng vẫn cần lắp đặt các mạch điều khiển hoàn chỉnh bên trong.

Các sản phẩm như vậy thường cần xem xét đồng thời PCB, giao diện nguồn, giao diện điều khiển và các thành phần chỉ báo.

Chiều rộng 63mm có thể mang lại không gian bố trí bên tốt, trong khi chiều cao 32,5mm có thể giữ cho thiết bị tương đối nhỏ gọn.

Vì vậy, nó phù hợp cho các module điều khiển điện tử công nghiệp hoạt động độc lập, thay vì các tủ điều khiển lớn cần nhiều bo mạch và kết cấu bên trong phức tạp.

2 mô-đun thu thập dữ liệu và chuyển đổi tín hiệu

Các sản phẩm thu thập dữ liệu và chuyển đổi tín hiệu thường cần đặt đồng thời PCB, đầu nối và giao diện đầu vào/đầu ra trong không gian hạn chế.

Chiều rộng 63mm có thể để lại một không gian bên nhất định cho bảng mạch và giao diện, đồng thời chiều cao 32,5mm có thể chứa các đầu nối thông thường và linh kiện điện tử.

Vì vậy, kích thước này phù hợp hơn cho:

• Mô-đun thu thập dữ liệu
• Module chuyển đổi tín hiệu
• Thiết bị chuyển đổi giao diện
• Thiết bị xử lý tín hiệu nhỏ

Vỏ thiết bị điện tử bằng nhôm 63×32,5mm đặc biệt phù hợp với những sản phẩm có chức năng tương đối hoàn chỉnh nhưng kích thước tổng thể của thiết bị vẫn cần phải nhỏ gọn.

3 mô-đun giao diện truyền thông

Các mô-đun giao diện nhỏ trong thiết bị truyền thông thường cần bố trí đồng thời các mạch truyền thông, đầu nối, đèn báo và giao diện nguồn.

Chiều rộng 63mm có thể cung cấp diện tích bố trí giao diện rộng hơn so với các thùng loa hẹp và chiều cao 32,5mm có thể chứa PCB giao tiếp thông thường và các thành phần liên quan.

Do đó, kích thước này phù hợp với các mô-đun điện tử giao tiếp nhỏ đơn chức năng hoặc đa giao diện, thay vì khung giao tiếp lớn.

4 Thiết bị đo lường và kiểm tra công nghiệp nhỏ

Một số thiết bị đo lường, kiểm tra cần lắp đặt PCB, giao diện kết nối, nút bấm hoặc đèn báo nhưng âm lượng tổng thể không cần quá lớn.

63×32,5mm có thể đạt được sự cân bằng giữa không gian bên trong và kích thước bên ngoài.

Chiều rộng lớn hơn có thể được sử dụng để sắp xếp các giao diện hoặc khu vực vận hành và chiều cao 32,5mm có thể cung cấp không gian lắp linh kiện điện tử cơ bản.

Do đó, nó phù hợp cho một số mô-đun dụng cụ đo lường, thử nghiệm và điện tử nhỏ gọn.

5 mô-đun điện tử nhúng

Đối với các mô-đun điện tử cần được tích hợp bên trong các thiết bị khác, vỏ bọc thường cần cân bằng không gian lắp đặt bên trong và thể tích chiếm dụng tổng thể.

So với vỏ nhôm lớn hơn, 63×32,5mm giúp điều khiển âm lượng thiết bị dễ dàng hơn, đồng thời có nhiều không gian bên trong hơn so với vỏ siêu mỏng.

Vì vậy, nó có thể được sử dụng cho:

• Mô-đun điều khiển nhúng
• Mô-đun giao diện công nghiệp
• Mô-đun chuyển đổi điện tử
• Mô-đun chức năng bên trong thiết bị

Liệu nó có phù hợp hay không cần phải được xác nhận kết hợp với vị trí lắp đặt và kích thước PCB thực tế.

63 × 32,5mm phù hợp với loại PCB nào?

Kích thước này phù hợp hơn với PCB cỡ trung bình với các yêu cầu về không gian bên nhất định.

Khi lựa chọn, nên xem xét đồng thời:

Chiều dài và chiều rộng PCB → Vị trí lỗ cố định PCB → chiều cao thành phần tối đa → vị trí giao diện → định tuyến cáp → không gian bên trong có sẵn của vỏ.

Nếu PCB rất hẹp, có thể xem xét cấu hình nhôm nhỏ hơn.

Nếu chiều rộng PCB lớn nhưng chiều cao thành phần không cao, 63×32,5mm có thể cung cấp không gian bên tương đối phù hợp.

Nếu cần lắp đặt các mô-đun nguồn cao hơn đáng kể hoặc các thành phần khác bên trong, thì không gian bên trong thực tế có sẵn tương ứng với chiều cao 32,5mm cần phải được xác nhận thêm.

Làm cách nào để chọn giữa kích thước 63×32,5mm và kích thước tương tự?

Vị trí của 63×32,5mm có thể tóm tắt là: nhiều không gian bên hơn so với vỏ nhôm nhỏ, nhưng không yêu cầu kích thước của khung nhôm lớn.

Có thể cung cấp công nghệ gia công tùy chỉnh nào cho Vỏ nhôm 63×32,5mm?

Phần cứng Boyuan có thể thực hiện gia công sau trên các cấu hình nhôm theo bản vẽ kỹ thuật của khách hàng.

Gia công không chuẩn dựa trên bản vẽ sản phẩm

Đối với vỏ nhôm 63×32,5mm, các dự án thực tế thường yêu cầu gia công thêm sau thay vì sử dụng trực tiếp profile chưa qua xử lý.

Quá trình gia công điển hình bao gồm:

Cắt biên dạng → Gia công mặt cuối → Khe hở giao diện → Lỗ lắp/khai thác → Gia công tấm cuối → Logo → Xử lý bề mặt → Kiểm tra → Lắp ráp

Nếu khách hàng đã có bản vẽ kỹ thuật 2D hoặc mô hình 3D, các vị trí gia công có thể được xác nhận theo bản vẽ.

Nếu chỉ có kích thước PCB và sản phẩm thì bạn cũng có thể sử dụng lần đầu:

• kích thước PCB
• Chiều cao thành phần
• Bố cục giao diện
• Chiều dài bao vây

để đánh giá xem 63×32,5mm có phù hợp với cấu trúc sản phẩm hay không.

Khả năng gia công

Boyuan Hardware có hơn 20 năm kinh nghiệm trong ngành vỏ nhôm và khung nhôm, với diện tích nhà máy khoảng 10.000 mét vuông và khoảng 300 khuôn mẫu hiện có.

Các bước gia công chính bao gồm:

• Cắt hồ sơ nhôm
• Gia công CNC ba trục
• Khoan
• Khai thác
• Gia công mặt cuối
• Mở giao diện
• Xử lý bề mặt
• Khắc laser
• In lụa
• Kiểm tra sản phẩm
• Lắp ráp sản phẩm

Quá trình gia công sau vỏ nhôm có thể được thực hiện theo bản vẽ kỹ thuật 2D, mô hình 3D, dữ liệu PCB hoặc mẫu sản phẩm của khách hàng.

Quy trình gia công tùy chỉnh

Bước 1 | Cung cấp thông tin sản phẩm
Khách hàng cung cấp bản vẽ 2D, mô hình 3D, kích thước PCB hoặc mẫu sản phẩm.

Bước 2 | Xác nhận hồ sơ
Xác nhận xem mặt cắt 63×32,5mm có đáp ứng các yêu cầu về kích thước PCB, chiều cao linh kiện và kết cấu lắp đặt hay không.

Bước 3 | Xác định chiều dài
Xác định chiều dài cắt biên dạng theo kích thước tổng thể của thiết bị.

Bước 4 | Xác nhận sau gia công
Xác định các yêu cầu gia công như giao diện, lỗ lắp, lỗ ren, tấm cuối và logo.

Bước 5 | Gia công mẫu
Sản xuất mẫu theo yêu cầu của dự án và xác nhận kích thước và mối quan hệ lắp ráp.

Bước 6 | Sản xuất hàng loạt
Thực hiện gia công hàng loạt sau khi xác nhận mẫu.

Bước 7 | Kiểm tra và lắp ráp
Thực hiện kiểm tra kích thước, hình thức và lắp ráp theo yêu cầu của sản phẩm.

Bước 8 | Đóng gói và vận chuyển
Đóng gói theo kích thước sản phẩm, số lượng và phương thức vận chuyển.

Những điểm chính để xác nhận mẫu

Nên xác nhận những điều sau trước khi sản xuất hàng loạt:

• Kích thước mặt cắt bao vây
• Chiều dài bao vây
• Vị trí lắp PCB
• Khoảng cách giữa PCB và vỏ
• Chiều cao thành phần
• Vị trí giao diện
• Kích thước mở
• Vị trí lỗ lắp
• Thông số chủ đề
• Tấm cuối phù hợp
• Vị trí logo
• Hiệu quả xử lý bề mặt
• Hiệu ứng lắp ráp tổng thể

Chất lượng và tài liệu liên quan

Phần cứng Boyuan có thể cung cấp tài liệu về sản phẩm và vật liệu liên quan theo yêu cầu của dự án.

Hiện có sẵn:

• Tài liệu liên quan đến SGS
• Tài liệu liên quan đến SVHC
• Tài liệu kiểm tra sản phẩm
• Tài liệu xác nhận kích thước sản phẩm và gia công

Nếu dự án có yêu cầu kiểm tra vật liệu hoặc nhà cung cấp cụ thể, chúng có thể được xác nhận trước ở giai đoạn tìm hiểu.

Đóng gói và vận chuyển

Các giải pháp đóng gói tương ứng có thể được phát triển theo chiều dài, tình trạng bề mặt và số lượng đặt hàng của vỏ nhôm 63×32,5mm.

Tùy chọn có sẵn:

• Bảo vệ cá nhân
• Bảo vệ chống trầy xước
• Bao bì nhiều lớp
• Tách nội bộ
• Bao bì carton bên ngoài
• Bao bì carton đầy đủ số lượng lớn

Phương pháp đóng gói cụ thể được xác định theo kích thước, số lượng và yêu cầu vận chuyển của sản phẩm.

Tại sao chọn phần cứng Boyuan?

Hơn 20 năm kinh nghiệm trong ngành Vỏ nhôm

Tham gia lâu dài vào việc gia công vỏ nhôm, khung nhôm và các bộ phận kết cấu nhôm.

Xấp xỉ. Nhà máy 10.000㎡

Được trang bị các điều kiện sản xuất để cắt nhôm định hình, gia công CNC, xử lý bề mặt, in ấn, kiểm tra và lắp ráp.

Xấp xỉ. 300 khuôn mẫu hiện có

Các giải pháp nhôm định hình hiện có có thể được kết hợp theo kích thước và cấu trúc của sản phẩm.

Gia công CNC ba trục

Hỗ trợ mở giao diện, khoan, khai thác, gia công mặt cuối và gia công kết cấu phi tiêu chuẩn khác.

Phối hợp nhiều quy trình

Cắt, CNC, khoan, khai thác, xử lý bề mặt, khắc laser, in lụa, kiểm tra và lắp ráp có thể được phối hợp theo dự án.

Câu hỏi thường gặp

Vỏ nhôm 63×32.5mm phù hợp với những sản phẩm nào?

Thích hợp cho các sản phẩm điện tử có PCB cỡ trung bình, nhiều giao diện hơn và cần giữ cho thiết bị nhỏ gọn, chẳng hạn như mô-đun điều khiển điện tử công nghiệp, mô-đun thu thập dữ liệu, thiết bị chuyển đổi tín hiệu, mô-đun giao diện truyền thông và một số thiết bị đo lường và kiểm tra.

Đặc điểm lớn nhất của 63×32,5mm là gì?

Nó cân bằng chiều rộng bên và chiều cao bao vây. 63mm có thể cung cấp không gian bố trí giao diện và PCB tốt, còn 32,5mm có thể giữ cho thiết bị tương đối nhỏ gọn.

63×32,5mm có phù hợp với PCB không?

Nó có thể được sử dụng cho PCB có kích thước tương ứng, nhưng tính phù hợp thực tế cần phải được xác nhận theo chiều dài và chiều rộng PCB, vị trí lỗ lắp, chiều cao thành phần và cấu trúc bên trong hồ sơ.

Các thành phần có thể cao bao nhiêu với chiều cao 32,5mm?

32,5mm là chiều cao mặt cắt ngang bên ngoài. Chiều cao bên trong thực tế hiện có cần phải trừ đi độ dày thành biên dạng và kết cấu bên trong, đồng thời được tính toán kết hợp với vị trí lắp PCB.

Các lỗ kết nối có thể được gia công không?

Đúng. Các lỗ giao diện tương ứng có thể được gia công theo mô hình đầu nối và bản vẽ kỹ thuật.

Có thể gia công lỗ ren được không?

Có, có thể thực hiện khoan, taro và gia công sau CNC khác.

Chiều dài bao vây có thể được tùy chỉnh?

Có, việc cắt biên dạng có thể được thực hiện theo chiều dài thực tế của thiết bị.

Các lỗ gắn PCB có thể được gia công không?

Có, việc gia công tương ứng có thể được thực hiện tùy theo vị trí lỗ lắp PCB và cấu trúc vỏ.

Mẫu có thể được cung cấp?

Các dự án tùy biến có thể có mẫu được xác nhận theo yêu cầu thực tế.

16. Nên cung cấp thông tin gì khi hỏi?

Để xác nhận xem Vỏ thiết bị điện tử bằng nhôm 63×32,5mm có phù hợp với sản phẩm của bạn hay không, bạn nên cung cấp:

• Chiều dài và chiều rộng PCB
• Vị trí lỗ gắn PCB
• Chiều cao thành phần tối đa
• Chiều dài vỏ cần thiết cho sản phẩm
• Số lượng giao diện
• Loại giao diện
• Vị trí giao diện
• Cấu trúc tấm cuối
• Yêu cầu xử lý bề mặt
• Số lượng mua ước tính

Nếu chưa có bản vẽ kỹ thuật hoàn chỉnh, trước tiên bạn có thể cung cấp:

Kích thước PCB + chiều cao linh kiện tối đa + chiều dài sản phẩm + bố cục giao diện

để đánh giá sơ bộ.
