Vỏ bộ điều khiển và cung cấp năng lượng y tế bằng nhôm 69 ​​× 27mm

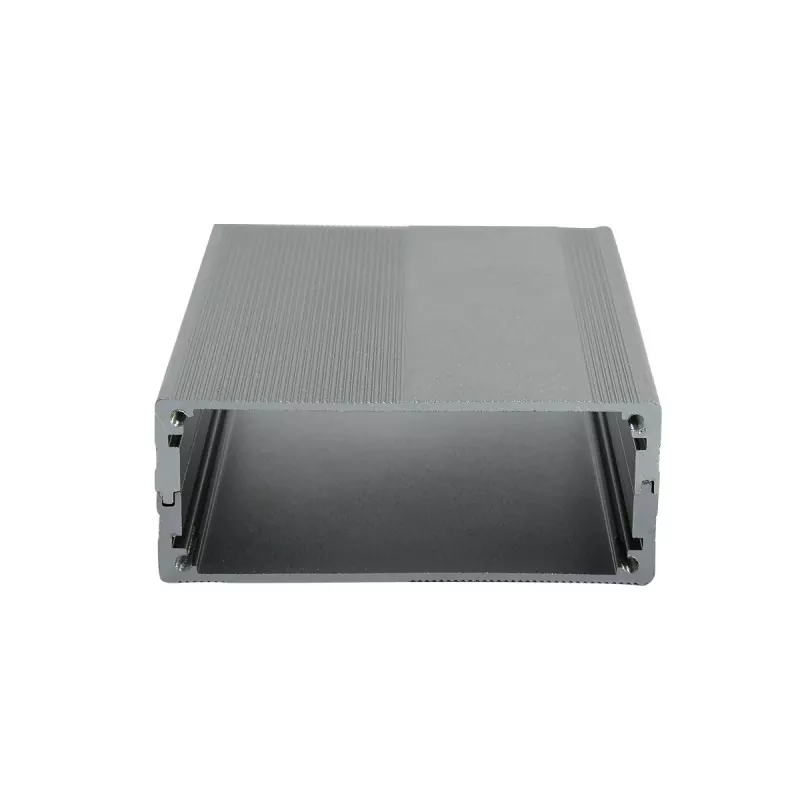

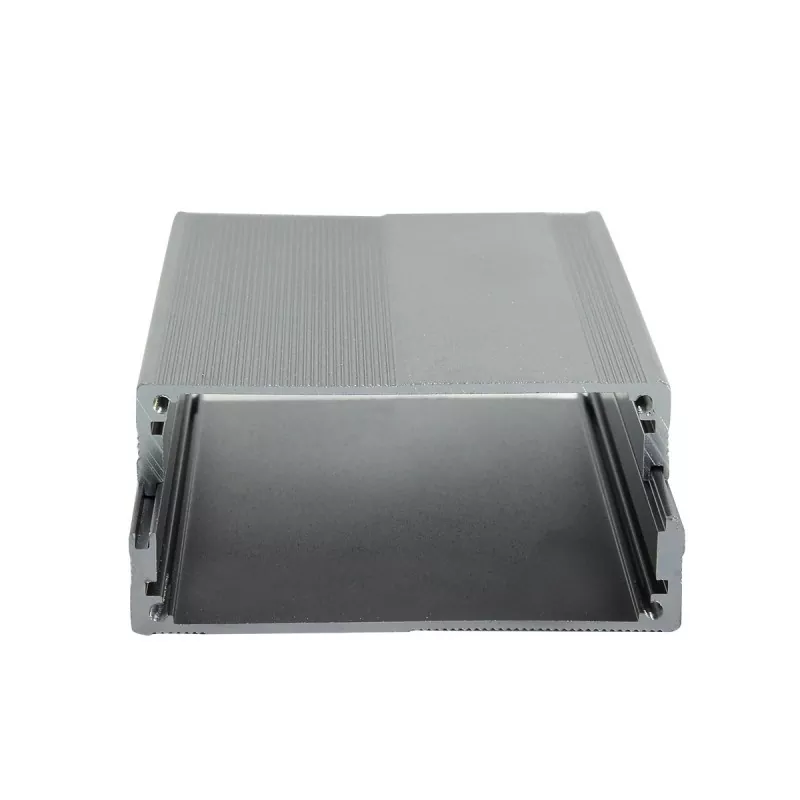

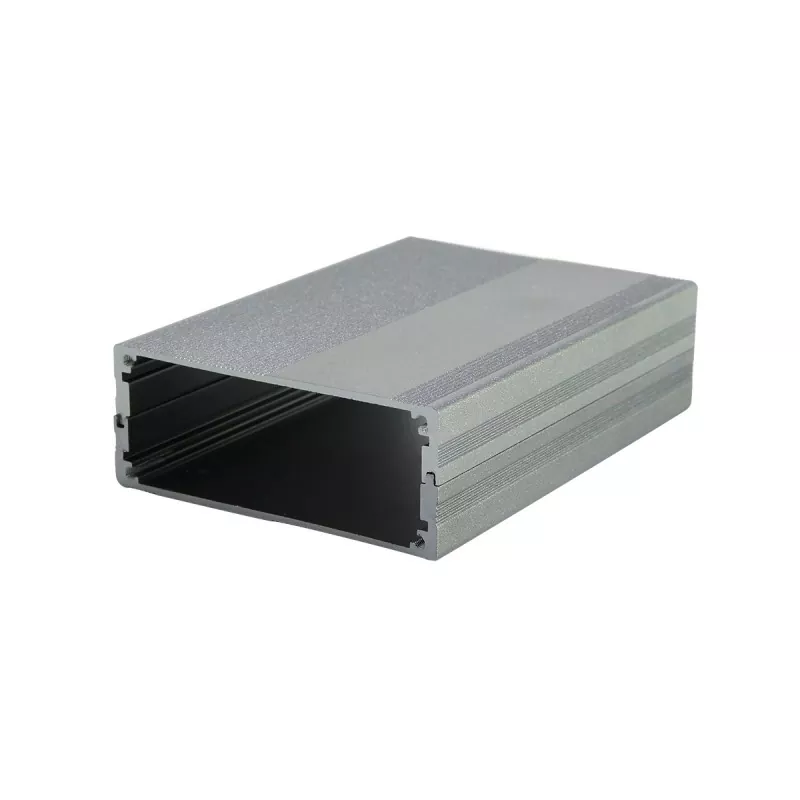

Vỏ nhôm Boyuan 69×27mm là vỏ thiết bị điện tử thân rộng, có chiều cao trung bình được hình thành bằng cách ép đùn hợp kim nhôm, với kích thước mặt cắt ngang bên ngoài là 69mm (rộng) × 27mm (cao) và chiều dài có thể được tùy chỉnh tùy ý theo yêu cầu thiết bị thực tế.

Vỏ bộ điều khiển và cung cấp năng lượng y tế bằng nhôm 69 ​​× 27mm được hình thành bằng cách ép đùn định hình bằng nhôm, với kích thước mặt cắt thân chính cố định. Nó có thể được cắt theo chiều dài thực tế của thiết bị và quá trình lắp ráp cuối cùng được hoàn thành thông qua các tấm cuối, gia công CNC và các quy trình hỗ trợ khác. Bên trong vỏ được thiết kế với các khe cắm thẻ bảng mạch tiêu chuẩn, PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít.

Boyuan Hardware đã tập trung vào sản xuất vỏ nhôm và khung nhôm trong hơn 20 năm, với diện tích nhà máy sản xuất khoảng 10.000 mét vuông và có thể cung cấp gia công vỏ nhôm tùy chỉnh theo bản vẽ, mẫu hoặc yêu cầu kích thước của khách hàng.

Ưu điểm cốt lõi

01 | Chiều cao 27mm: Quan trọng hơn 3mm Hơn 24mm

Thùng nhôm rộng phổ biến trên thị trường hầu hết có chiều cao 24mm. 69×27mm tăng chiều cao lên 27mm trong khi vẫn duy trì chiều rộng 69mm. 3 mm tăng thêm này có vẻ nhỏ nhưng nó mang lại sự khác biệt đáng kể — chứa các thành phần như tụ điện cao khoảng 25 mm, máy biến áp nhỏ và rơle. Đối với các thiết bị như bộ nguồn y tế và bộ điều khiển công nghiệp cần chứa các bộ phận cao hơn một chút, 27mm là "chiều cao vàng" cân bằng giữa vẻ ngoài mỏng manh với đầy đủ chức năng.

02 | Thích hợp cho các tình huống điều khiển và cung cấp năng lượng y tế

69 × 27mm đã được áp dụng triệt để trên thị trường vỏ nguồn điện y tế, bộ điều khiển thiết bị y tế, vỏ bảng mạch và các tình huống tương tự. Thiết bị y tế có yêu cầu nghiêm ngặt về khả năng tương thích điện từ và tản nhiệt. Vật liệu hợp kim nhôm mang lại lợi thế che chắn điện từ và tản nhiệt tự nhiên, khiến nó trở thành lựa chọn vỏ lý tưởng cho các thiết bị điện tử y tế.

03 | Cấu trúc đùn nhôm, tùy chỉnh chiều dài linh hoạt

Thân vỏ sử dụng profile nhôm định hình 6063-T5, kích thước mặt cắt cố định, chiều dài có thể cắt tùy ý theo yêu cầu thực tế. Cấu hình tương tự có thể thích ứng với PCB có độ dài khác nhau, tạo điều kiện thuận lợi cho việc phát triển sản phẩm hàng loạt.

04 | Khe cắm thẻ PCB tiêu chuẩn, lắp ráp hiệu quả

Bên trong được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch và PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít, giúp cải thiện đáng kể hiệu quả lắp ráp.

05 | Hỗ trợ gia công chính xác CNC

Gia công thứ cấp CNC có thể được thực hiện trên cơ sở biên dạng tiêu chuẩn:

• Các lỗ giao diện (USB, RJ45, phích cắm hàng không, giao diện nguồn, v.v.)
• Lỗ vít, lỗ ren, lỗ đối diện
• Khe tản nhiệt, lỗ thông gió
• Lỗ khuy, lỗ đèn báo
• Màn cửa sổ mở
• Khắc laser logo, in lụa

06 | Tản nhiệt bằng nhôm, kéo dài tuổi thọ thiết bị

Hợp kim nhôm có độ dẫn nhiệt khoảng 200W/(m·K), có thể dẫn nhiệt nhanh chóng từ các thiết bị điện bên trong, đặc biệt thích hợp cho các thiết bị có lượng nhiệt sinh ra nhất định như bộ nguồn y tế và trình điều khiển đèn LED.

07 | Bảo vệ IP54, thích ứng với nhiều môi trường

Vỏ nhôm 69 ​​× 27mm có thể đạt mức bảo vệ IP54, chống bụi và chống nước, phù hợp cho các tình huống sử dụng y tế, công nghiệp, ngoài trời và các mục đích sử dụng khác.

08 | Che chắn điện từ, chống nhiễu

Bản thân hợp kim nhôm có hiệu suất che chắn điện từ tốt, ngăn chặn hiệu quả nhiễu điện từ bên ngoài ảnh hưởng đến các mạch chính xác.

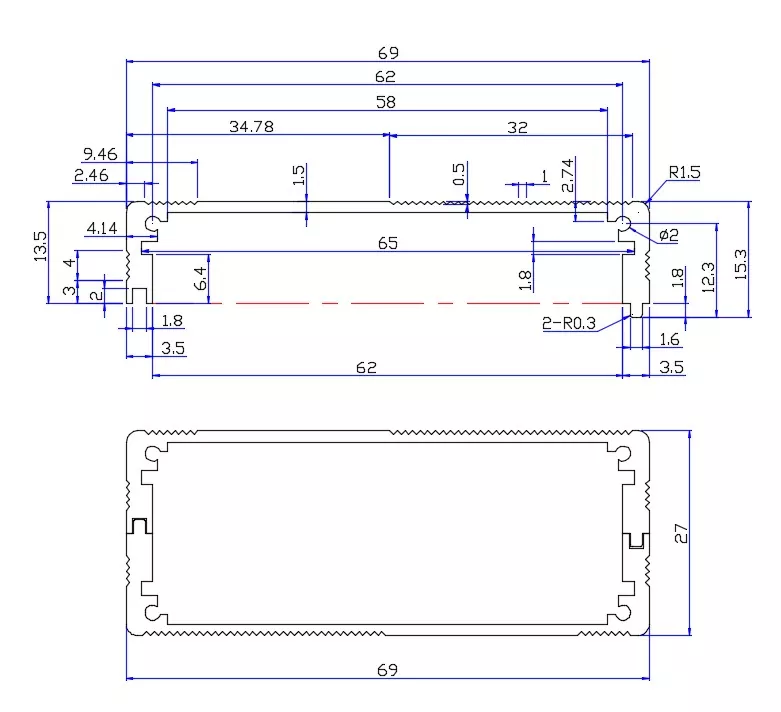

Thông số kỹ thuật

Kịch bản ứng dụng điển hình

1. Bộ cấp nguồn y tế và bộ điều khiển thiết bị y tế

Đây là hướng ứng dụng cốt lõi và khác biệt nhất cho 69×27mm.

69×27mm đã được thị trường xác minh là thông số kỹ thuật vỏ hoàn thiện dành cho bộ điều khiển và bộ nguồn điện y tế. Bộ nguồn y tế thường cần chứa tụ lọc (chiều cao có thể đạt tới 25 mm), máy biến áp và tản nhiệt. Chiều cao 27mm cung cấp không gian lắp đặt rộng rãi hơn 24mm. Vỏ hợp kim nhôm mang lại hiệu suất che chắn điện từ tốt, đáp ứng yêu cầu EMC của thiết bị y tế, đồng thời chất liệu nhôm dễ dàng làm sạch và khử trùng, phù hợp với tiêu chuẩn vệ sinh của thiết bị y tế.

Sản phẩm áp dụng: bộ nguồn chuyển mạch y tế, bảng điều khiển thiết bị y tế, mô-đun màn hình, vỏ dụng cụ thử nghiệm.

2. Mô-đun nguồn công nghiệp và trình điều khiển đèn LED

Vỏ bộ điều khiển và cung cấp năng lượng y tế bằng nhôm 69 ​​× 27mm được sử dụng rộng rãi trong các lĩnh vực mô-đun nguồn và trình điều khiển LED. Mô-đun nguồn cần bố trí PCB rộng hơn để chứa các thiết bị nguồn và nhiều giao diện. Chiều rộng 69mm cung cấp không gian định tuyến rộng rãi; chiều cao 27mm có thể chứa các tụ điện và tản nhiệt. Vỏ hợp kim nhôm giúp các thiết bị điện tản nhiệt hiệu quả, kéo dài tuổi thọ của bộ nguồn.

Sản phẩm áp dụng: mô-đun cấp nguồn chuyển mạch, bộ nguồn điều khiển LED, bộ đổi nguồn công nghiệp, bộ chuyển đổi DC-DC.

3. Mô-đun GPS và Thiết bị theo dõi định vị

69×27mm thường được sử dụng cho mô-đun GPS và vỏ thiết bị theo dõi định vị. Thiết bị GPS cần có chip GPS, mô-đun liên lạc, ăng-ten và pin. Chiều rộng 69mm cung cấp không gian PCB rộng rãi và độ dày 27mm có thể chứa pin dung lượng cao hơn.

Sản phẩm áp dụng: mô-đun GPS/GPRS, thiết bị theo dõi GPS trên xe, thiết bị định vị tài sản, mô-đun định vị ngoài trời.

4. Dụng cụ và điều khiển công nghiệp

Vỏ đùn nhôm được sử dụng rộng rãi trong các thiết bị và máy đo, điện tử, truyền thông, tự động hóa, điều khiển công nghiệp và các ngành công nghiệp khác. Thiết kế thân rộng có chiều cao trung bình 69×27mm vừa đáp ứng nhu cầu hiển thị màn hình lớn của các sản phẩm thiết bị, vừa cung cấp không gian bên trong rộng rãi để chứa các mạch điều khiển và mô-đun nguồn.

Sản phẩm áp dụng: vỏ thiết bị và đồng hồ đo, bộ điều khiển công nghiệp, mô-đun PLC, mô-đun thu thập dữ liệu, thiết bị điều khiển tự động hóa.

5. Hộp che chắn và ứng dụng chống nhiễu

Hiệu suất che chắn điện từ của vật liệu hợp kim nhôm khiến 69×27mm trở thành lựa chọn lý tưởng cho các hộp che chắn mạch điện chính xác. Không gian bên trong rộng 27mm có thể chứa các hệ thống mạch phức tạp, ngăn chặn nhiễu điện từ một cách hiệu quả.

Sản phẩm áp dụng: hộp che chắn điện tử, vỏ thiết bị chống nhiễu, tấm chắn mô-đun tần số cao, hộp bảo vệ mạch chính xác.

69×27mm so với 69×24mm: Chọn như thế nào?

Nói một cách đơn giản: nếu thiết bị của bạn cần chứa các tụ điện khoảng 25mm, máy biến áp nhỏ hoặc rơle, hãy chọn 69×27mm; nếu chỉ là bảng điều khiển mỏng hoặc dụng cụ kỹ thuật số thì 69×24mm là đủ.

Nội dung có thể tùy chỉnh

Triển lãm hội thảo

Câu hỏi thường gặp

1. Sự khác biệt giữa 69×27mm và 69×24mm là gì?

27mm cao hơn 3 mm so với 24mm, với không gian bên trong rộng rãi hơn, chứa được các bộ phận như tụ điện cao khoảng 25 mm, máy biến áp nhỏ và rơle. 69×27mm phù hợp hơn với các thiết bị như bộ nguồn y tế và bộ điều khiển cần các bộ phận cao hơn một chút.

2. 69×27mm có phù hợp với nguồn điện y tế không?

Rất phù hợp. Vỏ bộ điều khiển và bộ nguồn y tế bằng nhôm 69 ​​× 27mm đã được thị trường xác minh là thông số kỹ thuật vỏ hoàn thiện dành cho bộ điều khiển và bộ nguồn y tế. Vật liệu hợp kim nhôm mang lại hiệu suất che chắn điện từ và tản nhiệt tốt.

3. Kích thước này có thể chứa tụ điện không?

Đúng. Các tụ điện thông thường thường có chiều cao 22-25mm và chiều cao bên trong 27mm có thể chứa chúng hoàn toàn. Cần có xác nhận cụ thể theo kích thước thành phần của bạn.

4. 69×27mm có phải là chiều dài bao vây không?

Số 69×27mm dùng để chỉ kích thước mặt cắt ngang (chiều rộng × chiều cao). Chiều dài có thể cắt tùy ý theo yêu cầu.

5. Cửa sổ lưới có thể gia công được không?

Đúng. Có thể gia công cửa sổ ống kỹ thuật số LED, cửa sổ màn hình tinh thể lỏng LCD, lỗ đèn báo, v.v.

6. Phần cứng Boyuan là một nhà máy hay một thương nhân?

Một nhà sản xuất có diện tích nhà máy khoảng 10.000 mét vuông ở Huệ Châu, hơn 20 năm kinh nghiệm sản xuất vỏ nhôm và hỗ trợ gia công tùy chỉnh từ bản vẽ.
