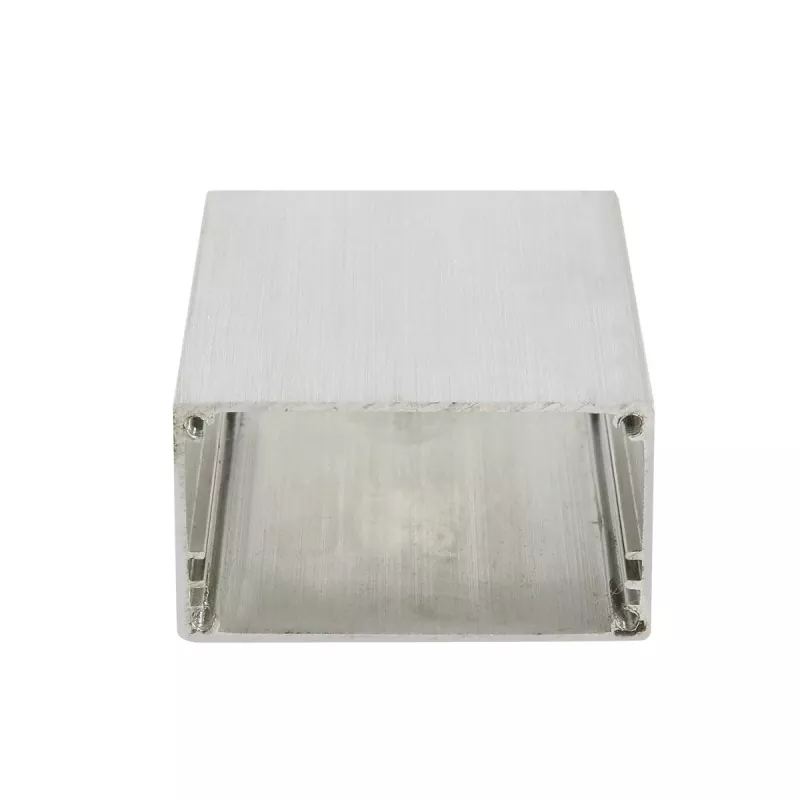

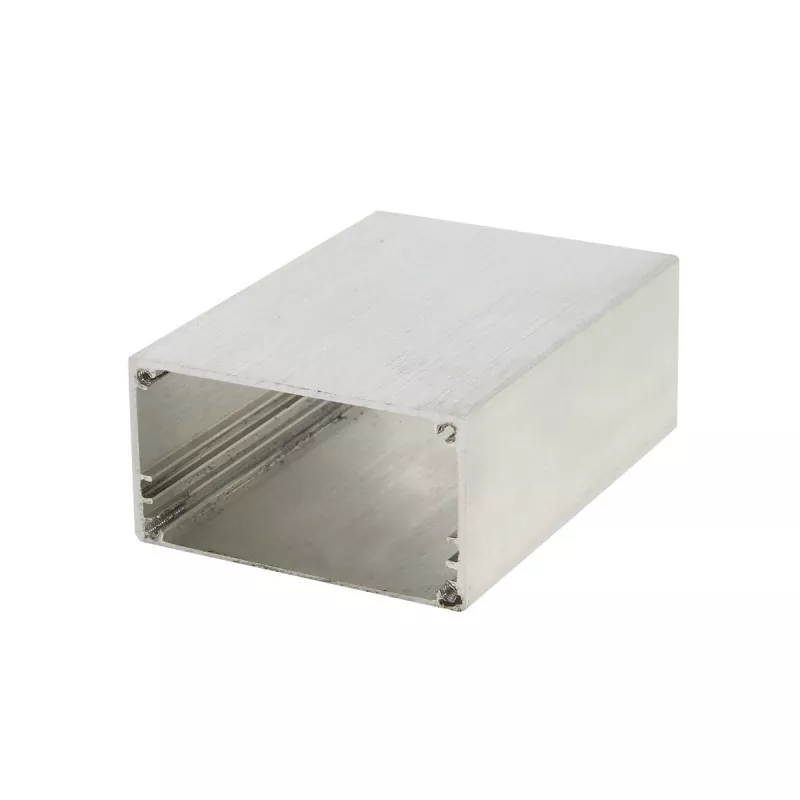

Vỏ mô-đun giao tiếp bằng nhôm 42 × 23mm

So với các vỏ điện tử cao hơn, cấu trúc này phù hợp hơn với các sản phẩm có yêu cầu về độ dày thiết bị, không gian lắp đặt và thể tích tổng thể. Nó có thể sắp xếp tập trung các PCB, các thành phần mạch và cụm giao diện bên trong một vỏ tương đối nhỏ gọn, đồng thời thích ứng với các mô-đun điện tử có độ dài khác nhau thông qua việc cắt chiều dài cố định và gia công CNC tiếp theo. Phần cứng Boyuan, với hơn 20 năm kinh nghiệm và nhà máy ~ 10.000㎡.

Định nghĩa sản phẩm

Vỏ nhôm 42×23mm là vỏ điện tử bằng nhôm ép đùn thích hợp cho các PCB vừa và nhỏ, mô-đun mạch, mô-đun tín hiệu và các thiết bị điện tử nhúng.

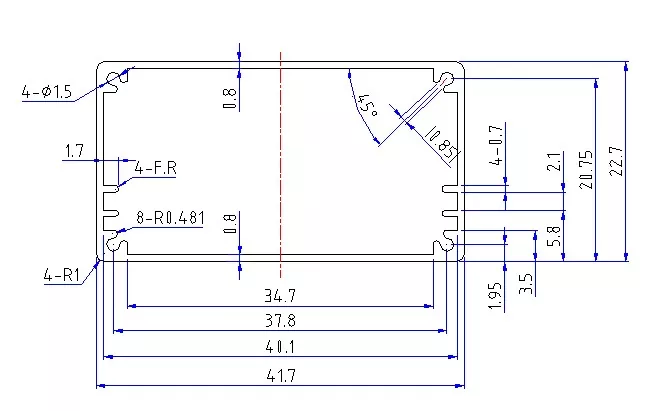

Mặt cắt 42×23mm có đặc điểm phẳng rõ ràng: kích thước bên đạt 42mm trong khi chiều cao chỉ 23mm. So với các vỏ điện tử cao hơn, cấu trúc này phù hợp hơn với các sản phẩm có yêu cầu về độ dày thiết bị, không gian lắp đặt và thể tích tổng thể.

Vỏ mô-đun giao tiếp bằng nhôm 42 × 23mm có thể sắp xếp tập trung PCB, các thành phần mạch và cụm giao diện bên trong một vỏ tương đối nhỏ gọn, đồng thời thích ứng với các mô-đun điện tử có độ dài khác nhau thông qua việc cắt theo chiều dài cố định và gia công CNC tiếp theo.

Do đó, 42 × 23mm phù hợp hơn cho điều khiển công nghiệp, thu thập dữ liệu, chuyển đổi tín hiệu, mô-đun truyền thông, thiết bị điện tử IoT và mô-đun thử nghiệm nhỏ.

Ưu điểm cốt lõi

1. Chiều cao thấp 23mm, Thích hợp cho thiết kế thiết bị phẳng

Đặc điểm đáng chú ý nhất của 42×23mm là chiều cao tương đối thấp.

Đối với các mô-đun điện tử cần lắp đặt bên trong thiết bị, tủ điều khiển, bảng điều khiển hoặc các vị trí có không gian hạn chế khác, chiều cao vỏ thấp hơn giúp kiểm soát độ dày tổng thể của thiết bị.

Vì vậy, nó phù hợp hơn cho:

• Mô-đun PCB phẳng
• Mô-đun điều khiển nhúng
• Mô-đun thu thập dữ liệu
• Module chuyển đổi tín hiệu
• Module điện tử truyền thông
• Thiết bị IoT nhỏ

Nếu sản phẩm nhạy cảm với chiều cao vỏ, 42×23mm có lợi thế về kích thước rõ ràng hơn so với các thông số kỹ thuật sâu hơn.

2. Kích thước bên 42mm cung cấp nhiều chiều rộng bố cục hơn cho PCB

Mặc dù chiều cao chỉ 23mm nhưng kích thước bên 42mm mang lại không gian lắp đặt bên tương đối rộng rãi.

Điều này rất thiết thực đối với các sản phẩm cần bố trí trên PCB:

• Khối thiết bị đầu cuối
• Giao diện
• Đầu nối
• Đèn báo
• Linh kiện điều khiển
• Linh kiện điện tử

Do đó, 42×23mm không chỉ đơn giản theo đuổi “độ mỏng” mà còn sử dụng mặt cắt ngang rộng hơn, thấp hơn, phù hợp với các sản phẩm điện tử có bố cục PCB bên.

3. Thích hợp cho các mô-đun điện tử có độ dài khác nhau

42 × 23mm thể hiện kích thước mặt cắt của vỏ và chiều dài thực tế của sản phẩm có thể được điều chỉnh theo PCB bên trong và các linh kiện điện tử.

Cùng một mặt cắt có thể hình thành các thông số kỹ thuật khác nhau thông qua các độ dài khác nhau, ví dụ:

• Loại ngắn → mô-đun điện tử nhỏ gọn
• Chiều dài trung bình → mô-đun điều khiển/truyền thông
• Cấu trúc dài hơn → thu thập dữ liệu và mô-đun điện tử đa giao diện

Phương pháp này đặc biệt phù hợp với những dòng thiết bị điện tử có nhiều mẫu mã sản phẩm nhưng cấu tạo bên trong tương đối giống nhau.

4. Gia công tùy chỉnh dựa trên hồ sơ tiêu chuẩn

Vỏ nhôm 42×23mm không có nghĩa là sản phẩm cuối cùng chỉ có thể duy trì hình dạng chuẩn.

Theo bản vẽ sản phẩm, việc xử lý tiếp theo có thể được thực hiện:

• Cắt theo chiều dài cố định
• Gia công CNC mặt cuối
• Mở giao diện
• Gia công lỗ lắp
• Gia công lỗ ren
• Gia công kết cấu lắp PCB
• Gia công lỗ khuy
• Gia công lỗ đèn báo
• Gia công logo

Điều này cho phép các cấu hình nhôm tiêu chuẩn thích ứng với các sản phẩm điện tử khác nhau.

Thông số kỹ thuật

Ghi chú: Cấp hợp kim nhôm thực tế, độ dày thành, cấu trúc bên trong biên dạng, phạm vi chiều dài, dung sai gia công và yêu cầu xử lý bề mặt cần phải được xác nhận theo bản vẽ hoặc đơn đặt hàng cụ thể.

Phạm vi ứng dụng

1. Mô-đun thu thập dữ liệu và chuyển đổi tín hiệu

42 × 23mm phù hợp hơn với các mô-đun điện tử có kích thước nhỏ nhưng yêu cầu chiều rộng lắp PCB nhất định, chẳng hạn như:

• Mô-đun thu thập dữ liệu
• Mô-đun thu tín hiệu
• Bộ chuyển đổi tín hiệu
• Mô-đun chuyển đổi dữ liệu
• Mô-đun giao diện cảm biến
• module giám sát

Các thiết bị này thường cần bố trí các đầu nối và linh kiện điện tử trên PCB đồng thời giữ chiều cao tổng thể của sản phẩm ở mức thấp.

2. Mô-đun điện tử điều khiển công nghiệp

Có thể áp dụng cho:

• Mô-đun ngoại vi PLC
• mô-đun I/O
• Mô-đun điều khiển công nghiệp
• Bộ điều khiển nhúng
• Module điện tử thiết bị tự động hóa
• Mô-đun tín hiệu điều khiển

Đối với các mô-đun điều khiển nhỏ cần lắp đặt bên trong thiết bị điều khiển hoặc các không gian hạn chế khác, vỏ phẳng giúp bố trí cấu trúc dễ dàng hơn.

3. Mô-đun truyền thông và truyền tín hiệu

Thích hợp cho:

• module truyền thông
• Mô-đun truyền dữ liệu
• Thiết bị chuyển đổi tín hiệu
• Mô-đun điện tử truyền thông mạng
• Thiết bị truyền thông nhúng
• Mô-đun giao diện truyền thông

Vỏ có thể được mở theo các vị trí giao diện cụ thể, sao cho PCB, giao diện và vỏ tạo thành một cấu trúc thiết bị điện tử hoàn chỉnh.

4. Thiết bị điện tử thông minh và IoT

42×23mm cũng có thể được sử dụng cho:

• Mô-đun điều khiển IoT
• Mô-đun giám sát thông minh
• Thiết bị đầu cuối thu thập dữ liệu
• Mô-đun cảm biến thông minh
• Mô-đun điều khiển từ xa
• Thiết bị điện tử nhúng

Vỏ mô-đun giao tiếp bằng nhôm 42×23mm đặc biệt phù hợp với các sản phẩm cần làm mô-đun điện tử mỏng hơn và nhỏ gọn hơn.

5. Mô-đun dụng cụ và thử nghiệm nhỏ

Ví dụ:

• Mô-đun đo lường
• Mô-đun phát hiện
• Mô-đun kiểm tra tín hiệu
• Giám sát mô-đun điện tử
• Các mô-đun bên trong dụng cụ nhỏ
• Mô-đun điều khiển thiết bị thử nghiệm

Liệu cuối cùng nó có phù hợp với một sản phẩm cụ thể hay không cần phải được xác nhận kết hợp với kích thước PCB, chiều cao thành phần, bố cục giao diện và phương pháp lắp đặt.

5. Nội dung có thể tùy chỉnh

Triển lãm hội thảo

Câu hỏi thường gặp

Vỏ nhôm 42×23mm phù hợp với những sản phẩm nào?

Chủ yếu thích hợp cho các mô-đun điện tử PCB vừa và nhỏ, mô-đun điều khiển công nghiệp, mô-đun thu thập dữ liệu, mô-đun chuyển đổi tín hiệu, mô-đun giao tiếp, thiết bị IoT và mô-đun điện tử thử nghiệm nhỏ.

Tại sao 42×23mm phù hợp cho các thiết bị điện tử phẳng?

Bởi vì chiều cao của nó là 23mm và kích thước bên của nó là 42mm. So với thông số kỹ thuật của vỏ cao hơn, nó phù hợp hơn với các sản phẩm cần kiểm soát độ dày của thiết bị đồng thời yêu cầu không gian lắp PCB ở một bên nhất định.

Có thể tùy chỉnh chiều dài của vỏ nhôm 42×23mm không?

Đúng. 42 × 23mm là kích thước mặt cắt ngang và chiều dài vỏ thực tế có thể được cắt theo chiều dài cố định theo cấu trúc PCB và thiết bị.

Vỏ có thể được thực hiện theo PCB?

Đúng. Cấu trúc vỏ và phương pháp gia công có thể được xác nhận theo kích thước PCB, lỗ lắp, vị trí giao diện và cách bố trí thành phần bên trong.

Các giao diện và lỗ gắn có thể được gia công không?

Đúng. Các lỗ giao diện, lỗ lắp, lỗ ren và gia công CNC ba trục khác có thể được thực hiện theo bản vẽ 2D/3D.
