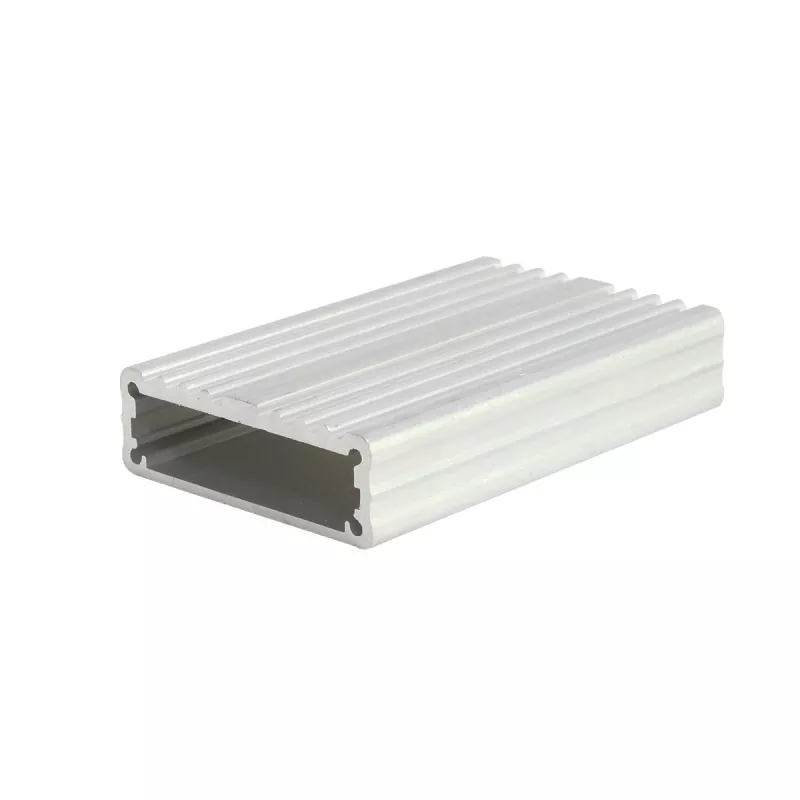

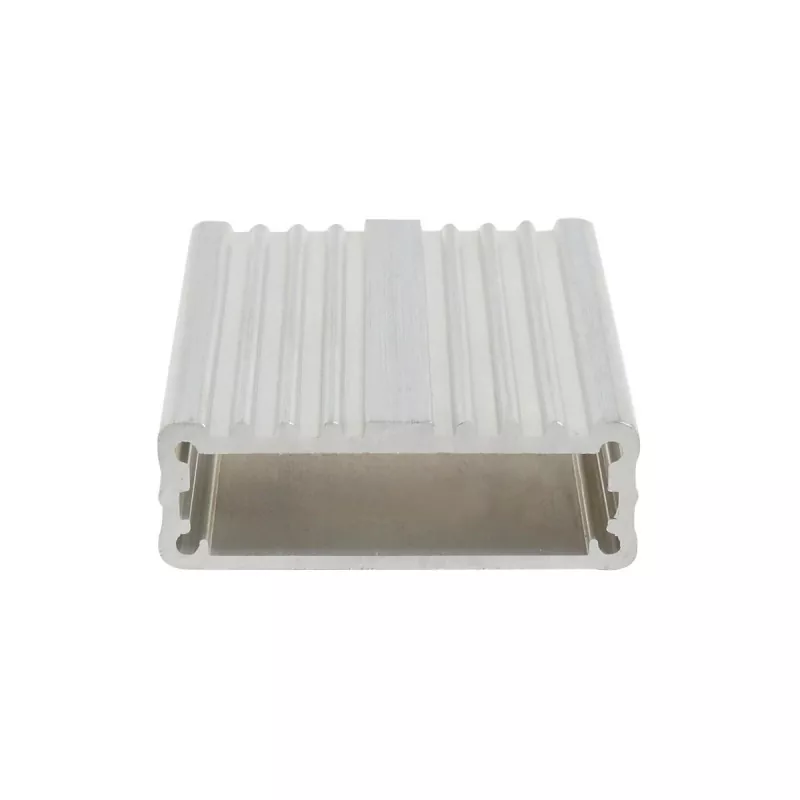

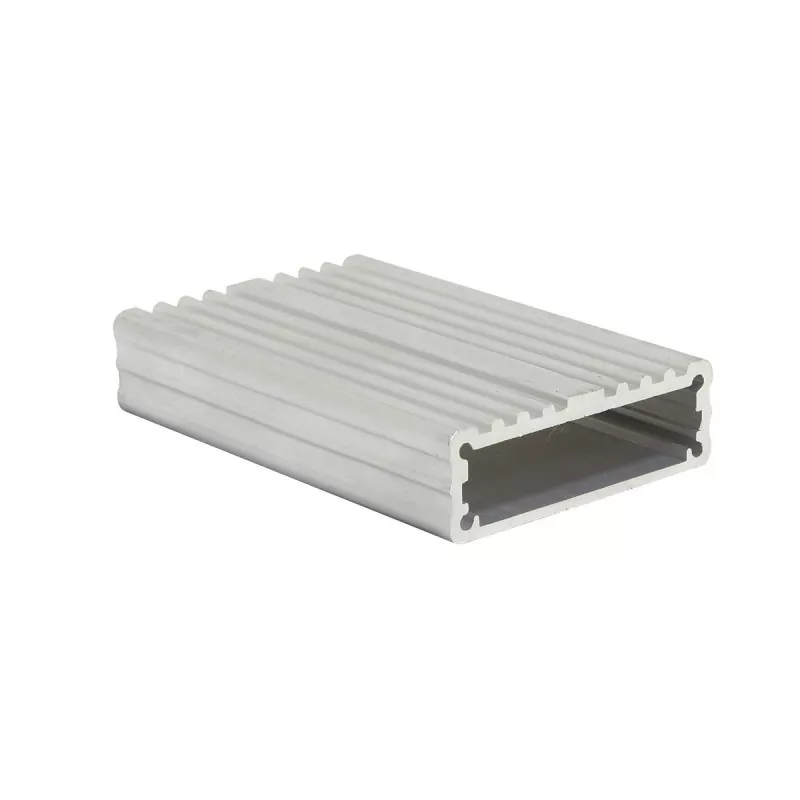

Vỏ nhôm mô-đun điện tử nhúng 43 × 13mm

Khi chiều cao linh kiện bên trong của mô-đun điện tử bị hạn chế và cần kiểm soát độ dày tổng thể của sản phẩm, lớp vỏ nhôm cấu hình thấp có thể giảm không gian chiếm dụng của thiết bị một cách hiệu quả. Kích thước bên 43mm của nó cung cấp chiều rộng bố cục PCB nhất định. Thông qua thiết kế mặt cắt ngang "rộng hơn + thấp hơn", nó cung cấp không gian lắp đặt và bảo vệ cấu trúc cho các mô-đun điện tử phẳng. Boyuan có hơn 20 năm kinh nghiệm và diện tích nhà máy khoảng 10.000 mét vuông. Hãy đến và tham khảo ý kiến ​​với chúng tôi.

Nó phù hợp để làm gì?

• Mô-đun PCB mỏng
• Mô-đun điện tử cảm biến
• Module chuyển đổi tín hiệu
• Mô-đun giao diện
• Mô-đun thu thập dữ liệu
• Linh kiện điện tử nhúng
• Các mô-đun bên trong dụng cụ nhỏ

Khả năng ứng dụng thực tế cần được xác nhận thêm theo kích thước PCB, chiều cao linh kiện, hình thức giao diện và cấu trúc lắp đặt bên trong.

Tính năng sản phẩm

1. Chiều cao thấp 13mm, Thích hợp cho các sản phẩm nhạy cảm với độ dày

Ưu điểm cốt lõi của Vỏ nhôm mô-đun điện tử nhúng 43×13mm không phải là không gian bên trong “lớn” mà là chiều cao tổng thể thấp.

Đối với các mô-đun điện tử cần lắp đặt trong không gian có độ dày giới hạn, chiều cao của vỏ ảnh hưởng trực tiếp đến kích thước sản phẩm cuối cùng.

Vì vậy, 43×13mm phù hợp hơn với:

• Thiết bị điện tử mỏng
• Mô-đun PCB cấu ​​hình thấp
• Linh kiện điện tử nhúng
• Mô-đun điện tử nội bộ của thiết bị
• Mô-đun cảm biến
• Mô-đun xử lý tín hiệu nhỏ

Nếu bản thân các linh kiện điện tử bên trong có chiều cao thấp, việc sử dụng vỏ có tiết diện 13mm có thể tránh được việc sử dụng vỏ quá sâu để chứa bảng mạch.

2. Chiều rộng 43mm và chiều cao 13mm tạo thành mặt cắt ngang phẳng

Tỷ lệ chiều rộng trên chiều cao 43×13mm là khá rõ ràng.

Nó không phải là một vỏ điện tử có hình vuông mà là một cấu trúc phẳng có xu hướng mở rộng về phía bên.

Cấu trúc này phù hợp cho việc bố trí PCB theo chiều ngang, chẳng hạn như sắp xếp các thành phần mạch, đầu nối hoặc giao diện tín hiệu dọc theo hướng PCB.

Đối với một số sản phẩm cần: không gian bố trí PCB rộng hơn + độ dày thiết bị thấp hơn, mặt cắt này phù hợp hơn so với vỏ cao và hẹp.

3. Thích hợp cho PCB mỏng và các mô-đun chức năng điện tử

43×13mm có thể đóng vai trò là cấu trúc bảo vệ bên ngoài cho PCB.

Đối với các bảng mạch không có các bộ phận lớn, máy biến áp hoặc đầu nối cao bên trong, việc cắt có chiều dài cố định có thể được thực hiện theo chiều dài PCB, sau đó là giao diện gia công và cấu trúc lắp đặt cho sản phẩm thực tế.

Gia công sau phổ biến bao gồm:

• Cắt theo chiều dài cố định
• Gia công CNC mặt cuối
• Mở giao diện
• Gia công lỗ lắp
• Gia công lỗ ren
• Gia công kết cấu cố định PCB
• Lỗ đèn báo
• Lỗ khuy
• Gia công logo

4. Đặc biệt thích hợp cho dòng sản phẩm

Nếu một sản phẩm điện tử có PCB có chiều dài khác nhau nhưng về cơ bản có cùng cấu trúc mặt cắt thì mặt cắt 43×13mm có thể giữ nguyên không thay đổi mà chỉ điều chỉnh độ dài biên dạng.

Ví dụ:

• Chiều dài ngắn → mô-đun điện tử nhỏ
• Chiều dài trung bình → mô-đun cảm biến/chuyển đổi
• Chiều dài dài hơn → điều khiển mỏng hoặc mô-đun dữ liệu

Phương pháp này phù hợp cho việc phát triển hàng loạt các sản phẩm điện tử.

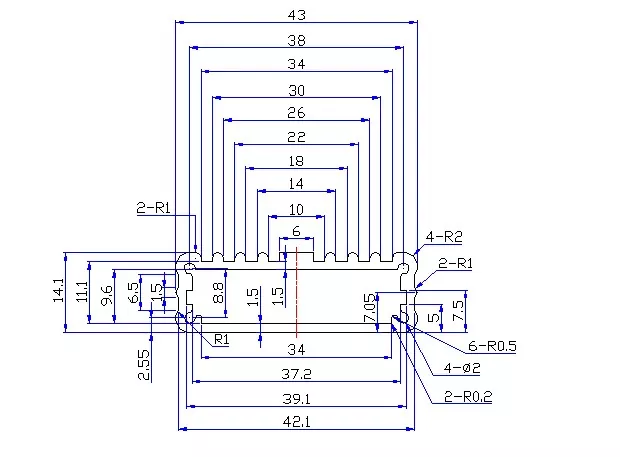

Thông số kỹ thuật

Ghi chú: Các loại hợp kim nhôm cụ thể, độ dày thành hồ sơ, cấu trúc bên trong, phạm vi chiều dài, dung sai gia công và yêu cầu xử lý bề mặt cần phải được xác nhận theo bản vẽ hoặc đơn đặt hàng cụ thể.

Phạm vi ứng dụng

1. Mô-đun điện tử PCB mỏng

Một trong những hướng phù hợp nhất cho 43×13mm là các mô-đun PCB có chiều cao thấp.

Ví dụ:

• Mô-đun mạch điều khiển
• Mô-đun xử lý tín hiệu
• Mô-đun giao diện
• Mô-đun chuyển đổi
• Mô-đun điện tử nhúng
• Bảng điều khiển điện tử nhỏ

Các sản phẩm này thường không yêu cầu không gian bên trong quá cao nhưng cần có chiều rộng bố trí PCB ở một bên nhất định nên cấu trúc phẳng 43×13mm sẽ phù hợp hơn.

2. Mô-đun điện tử cảm biến và phát hiện

Có thể được sử dụng cho một số:

• Mô-đun cảm biến
• Mô-đun thu tín hiệu
• Mô-đun phát hiện
• module giám sát
• Mô-đun thu thập dữ liệu
• Giao diện cảm biến linh kiện điện tử

Vỏ nhôm mô-đun điện tử nhúng 43 × 13mm đặc biệt thích hợp cho các thiết bị điện tử có mạch bên trong mỏng và độ dày tổng thể của sản phẩm hạn chế.

3. Mô-đun giao diện và chuyển đổi tín hiệu

Ví dụ:

• Module chuyển đổi tín hiệu
• Module chuyển đổi giao diện
• Mô-đun giao diện dữ liệu
• Mô-đun giao diện truyền thông
• Module xử lý tín hiệu điện

Những sản phẩm này thường yêu cầu PCB và một số đầu nối nhất định, nhưng âm lượng tổng thể vẫn nhỏ.

4. Thiết bị điện tử nhúng

43×13mm có thể sử dụng cho một số module điện tử cần lắp đặt bên trong các thiết bị khác, ví dụ:

• Mô-đun điều khiển nhúng
• Mô-đun điện tử giám sát nhỏ
• Thành phần thu thập dữ liệu
• Mô-đun điện tử thông minh
• Mô-đun chức năng bên trong thiết bị

Cấu trúc chiều cao thấp đặc biệt phù hợp với các tình huống có không gian lắp đặt hạn chế.

5. Mô-đun điện tử bên trong dụng cụ nhỏ

Cũng có thể được sử dụng cho:

• Mô-đun điện tử đo lường
• mô-đun thử nghiệm
• Mô-đun điều khiển thiết bị
• Mô-đun xử lý tín hiệu
• Linh kiện bên trong thiết bị phát hiện

Tuy nhiên, nếu bên trong sản phẩm có các linh kiện điện tử cao thì chiều cao 13 mm có thể không đủ và cần phải chọn thông số cấu hình nhôm cao hơn.

Nội dung có thể tùy chỉnh

Triển lãm hội thảo

Câu hỏi thường gặp

Vỏ nhôm 43×13mm phù hợp với những sản phẩm nào?

Chủ yếu thích hợp cho PCB mỏng, mô-đun cảm biến, mô-đun chuyển đổi tín hiệu, mô-đun giao diện, mô-đun thu thập dữ liệu và linh kiện điện tử nhúng.

Tại sao vỏ nhôm 43x13mm lại phù hợp cho các thiết bị điện tử mỏng?

Vì chiều cao mặt cắt ngang của vỏ chỉ là 13mm. So với vỏ nhôm định hình cao hơn, nó phù hợp hơn với các thiết bị điện tử có yêu cầu về độ dày tổng thể của sản phẩm.

43 × 13mm có thể chứa PCB không?

Có, nhưng khả năng thích ứng cụ thể cần được xác nhận theo kích thước PCB, chiều cao thành phần và cấu trúc bên trong của cấu hình.

43×13mm có phù hợp với thiết bị điều khiển công nghiệp không?

Vỏ nhôm mô-đun điện tử nhúng 43 × 13mm phù hợp hơn với các mô-đun điện tử công nghiệp có chiều cao thấp, chẳng hạn như mô-đun tín hiệu, mô-đun giao diện, mô-đun thu nhận, v.v. Nếu đó là bộ điều khiển có nhiều bộ phận bên trong cần không gian lớn hơn thì nên xem xét thông số kỹ thuật của vỏ cao hơn.

Chiều dài bao vây có thể được tùy chỉnh?

Đúng. 43 × 13mm biểu thị kích thước mặt cắt ngang và chiều dài sản phẩm thực tế có thể được cắt theo chiều dài cố định theo cấu trúc PCB và thiết bị.
