Vỏ thiết bị thu thập dữ liệu bằng nhôm 44 × 23mm

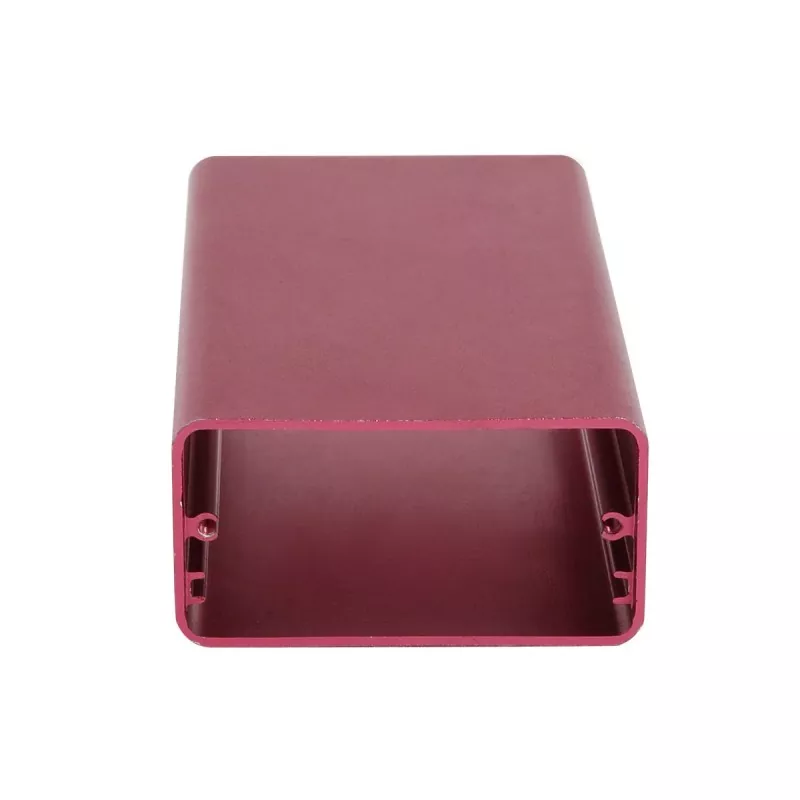

Vỏ thiết bị thu thập dữ liệu bằng nhôm 44 × 23mm - vỏ nhôm ép đùn có cấu hình thấp được đặt giữa các mô-đun điện tử nhỏ và thiết bị điều khiển lớn hơn. Chiều rộng 44mm của nó cung cấp không gian bố trí bên cho PCB và đầu nối, trong khi chiều cao 23mm giúp tổng thể thiết bị luôn nhỏ gọn. Điều này làm cho nó rất phù hợp với các sản phẩm phải chứa một bảng mạch, một số giao diện và số lượng linh kiện vừa phải mà không trở nên quá cao.

Chiều dài được cắt theo kích thước PCB và thiết bị, sau đó gia công CNC, khoan, khai thác, mở giao diện, gia công tấm cuối và xử lý logo sẽ biến cấu hình tiêu chuẩn thành một vỏ nhôm tùy chỉnh hoàn chỉnh. Boyuan Hardware, với hơn 20 năm kinh nghiệm và nhà máy ~ 10.000㎡, cung cấp vật tư cắt, CNC, khoan, khai thác, xử lý bề mặt, khắc laser, in lụa, kiểm tra và lắp ráp.

Định nghĩa sản phẩm

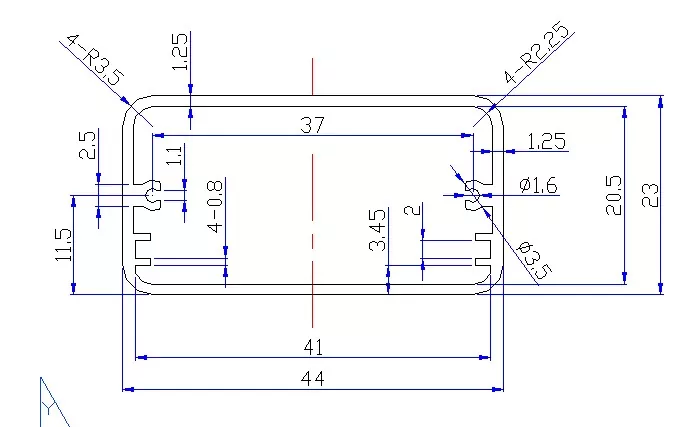

Vỏ nhôm 44 × 23mm là vỏ điện tử bằng nhôm ép đùn phù hợp với PCB vừa và nhỏ, mô-đun điều khiển mạch, mô-đun giao tiếp, thiết bị thu thập dữ liệu và các sản phẩm điện tử nhúng.

44×23mm sử dụng cấu trúc mặt cắt ngang rộng hơn, thấp hơn: kích thước bên 44mm cung cấp không gian bố trí nhất định cho PCB và các linh kiện điện tử, trong khi chiều cao 23mm giữ cho cấu trúc tổng thể của thiết bị nhỏ gọn.

Kích thước này phù hợp hơn cho các sản phẩm nằm giữa các mô-đun điện tử nhỏ và thiết bị điều khiển lớn hơn. Đặc biệt khi sản phẩm cần lắp đặt PCB, các giao diện, đầu nối và một số linh kiện điện tử nhất định, đồng thời không muốn phần vỏ quá cao thì 44×23mm có khả năng ứng dụng tốt.

Vỏ có thể được cắt theo chiều dài cố định theo PCB và chiều dài thiết bị, đồng thời kết hợp với gia công CNC, khoan, khai thác, mở giao diện, gia công tấm cuối và xử lý logo để tạo thành vỏ điện tử bằng nhôm tùy chỉnh hoàn chỉnh.

Ưu điểm cốt lõi

1. Không gian bên 44mm, Thích hợp cho bố cục giao diện và PCB

Đặc điểm đáng chú ý nhất của 44×23mm là chiều rộng tương đối rộng trong khi vẫn duy trì chiều cao thấp.

Kích thước bên 44mm cung cấp không gian bố trí cho các linh kiện điện tử, đầu nối và giao diện trên PCB, phù hợp với các mô-đun điện tử cần bố trí các linh kiện mạch theo chiều ngang.

Đặc biệt thích hợp cho:

• Mô-đun điều khiển PCB
• Mô-đun thu thập dữ liệu
• Module chuyển đổi tín hiệu
• module truyền thông
• mô-đun I/O
• Thiết bị điện tử nhúng

So với các thông số kỹ thuật nhôm định hình hẹp hơn, loại mặt cắt này mang lại nhiều lề bên hơn cho thiết kế kết cấu bên trong.

2. Chiều cao 23mm, Cân bằng không gian bên trong và độ dày thiết bị

Chiều cao 23mm là thông số kỹ thuật vỏ điện tử tương đối thấp.

Nó không giống như một lớp vỏ siêu mỏng 13mm chủ yếu nhắm vào các linh kiện điện tử có chiều cao thấp, cũng không giống như một lớp vỏ khoảng 29mm nhấn mạnh vào chiều cao bên trong lớn hơn.

Vì vậy, 44×23mm phù hợp hơn với: các thiết bị điện tử cần không gian bên trong nhất định nhưng cũng muốn kiểm soát chiều cao tổng thể của sản phẩm.

Điều này cho phép nó bao phủ một phạm vi tương đối rộng các mô-đun điện tử truyền thông và điện tử công nghiệp.

3. Thích hợp cho sự kết hợp của PCB, Giao diện và Linh kiện điện tử

Trong các sản phẩm điện tử thực tế, vỏ thường không chỉ cần chứa PCB mà còn cần xử lý:

• Giao diện nguồn
• Giao diện truyền thông
• Giao diện tín hiệu
• Khối thiết bị đầu cuối
• Đèn báo
• Nút
• Đầu nối

44×23mm có thể được gia công sau theo các vị trí cụ thể của các bộ phận này, biến vỏ profile từ mặt cắt tiêu chuẩn thành vỏ tùy chỉnh phù hợp với cấu trúc thiết bị.

4. Chiều dài có thể được điều chỉnh theo PCB và cấu trúc sản phẩm

44×23mm là thông số mặt cắt của vỏ và chiều dài sản phẩm cuối cùng có thể được điều chỉnh theo bảng mạch bên trong và các linh kiện điện tử.

Do đó, cùng thông số kỹ thuật 44×23mm có thể tương ứng với các dòng sản phẩm có độ dài khác nhau:

Để phát triển dòng sản phẩm, có thể duy trì cùng một mặt cắt trong khi hình thành các mô hình khác nhau bằng cách thay đổi độ dài.

Thông số kỹ thuật

Ghi chú: Các loại hợp kim nhôm thực tế, độ dày thành hồ sơ, cấu trúc bên trong, phạm vi chiều dài, dung sai gia công và yêu cầu xử lý bề mặt cần phải được xác nhận theo bản vẽ hoặc đơn đặt hàng cụ thể.

Phạm vi ứng dụng

1. Mô-đun điều khiển công nghiệp

44 × 23mm có thể được sử dụng cho các mô-đun điện tử công nghiệp vừa và nhỏ khác nhau, chẳng hạn như:

• Mô-đun ngoại vi PLC
• mô-đun I/O
• Mô-đun điều khiển công nghiệp
• Module chuyển đổi tín hiệu
• Mô-đun thu thập dữ liệu
• Mô-đun điều khiển nhúng
• Module điện tử thiết bị tự động hóa

Những sản phẩm này thường cần chứa cả PCB và các thành phần giao diện, do đó, so với vỏ nhôm đặc biệt nhỏ, cần có một không gian bố trí bên nhất định.

2. Thiết bị thu thập dữ liệu và chuyển đổi tín hiệu

Thích hợp cho:

• Mô-đun thu thập dữ liệu
• Mô-đun thu tín hiệu
• Bộ chuyển đổi tín hiệu
• Mô-đun chuyển đổi dữ liệu
• Mô-đun giao diện cảm biến
• module giám sát

Các thiết bị này thường cần lắp đặt PCB, đầu nối và một số linh kiện điện tử nhất định. 44×23mm có thể cung cấp không gian kết cấu tương đối nhỏ gọn.

3. Mô-đun truyền thông và truyền dữ liệu

Có thể được sử dụng cho:

• module truyền thông
• Mô-đun truyền dữ liệu
• Mô-đun giao diện truyền thông
• Thiết bị chuyển đổi tín hiệu
• Mô-đun điện tử truyền thông mạng
• Thiết bị truyền thông nhúng

Mặt cuối hoặc mặt bên có thể được mở theo bố cục giao diện, để hình thành kết nối hoàn chỉnh giữa bảng mạch và các thiết bị bên ngoài.

4. Mô-đun IoT và điện tử thông minh

Có thể được sử dụng cho:

• Mô-đun điều khiển IoT
• Mô-đun giám sát thông minh
• Thiết bị đầu cuối thu thập dữ liệu
• Mô-đun điều khiển từ xa
• Mô-đun điện tử cảm biến thông minh
• Thiết bị thông minh nhúng

Đối với những sản phẩm cần giữ thiết bị nhỏ gọn đồng thời yêu cầu không gian bố trí PCB nhất định bên trong thì thông số kỹ thuật này phù hợp hơn.

5. Dụng cụ nhỏ và thiết bị kiểm tra

Cũng có thể được sử dụng cho:

• Mô-đun đo lường
• Mô-đun phát hiện
• Kiểm tra mô-đun điện tử
• Mô-đun xử lý tín hiệu
• Mô-đun điều khiển nội bộ của thiết bị
• Thiết bị giám sát nhỏ

Nếu bên trong có các linh kiện điện tử cao, cần xác nhận trong quá trình lựa chọn xem chiều cao 23mm có đáp ứng được không gian lắp đặt thực tế hay không.

Nội dung có thể tùy chỉnh

Triển lãm hội thảo

Câu hỏi thường gặp

Vỏ nhôm 44×23mm phù hợp với những sản phẩm nào?

Chủ yếu thích hợp cho các mô-đun điện tử PCB, mô-đun điều khiển công nghiệp, mô-đun truyền thông, mô-đun thu thập dữ liệu, mô-đun chuyển đổi tín hiệu, thiết bị IoT và mô-đun điện tử dụng cụ nhỏ.

Vỏ nhôm 44×23mm có phù hợp với PCB không?

Thích hợp cho các mô-đun điện tử PCB vừa và nhỏ, nhưng khả năng thích ứng cụ thể cần được xác nhận theo kích thước PCB, phương pháp lắp, chiều cao linh kiện và cấu trúc bên trong hồ sơ.

Sự khác biệt giữa 44×23mm và 42×23mm là gì?

Cả hai đều có cùng chiều cao nhưng 44×23mm có kích thước bên lớn hơn. Do đó, khi cần nhiều không gian bố trí PCB, giao diện hoặc không gian lắp linh kiện điện tử theo chiều ngang hơn, có thể ưu tiên 44 × 23mm.

Chiều dài của vỏ 44 × 23mm có thể được tùy chỉnh không?

Đúng. 44 × 23mm là kích thước mặt cắt ngang và chiều dài vỏ thực tế có thể được cắt theo chiều dài cố định theo cấu trúc PCB và sản phẩm.

Các giao diện và lỗ gắn có thể được gia công không?

Đúng. Các lỗ giao diện, lỗ lắp, lỗ ren và gia công CNC ba trục khác có thể được thực hiện theo bản vẽ 2D/3D.

Có thể làm logo được không?

Có thể sử dụng khắc laser hoặc in lụa.

Có thể làm mẫu Vỏ thiết bị thu thập dữ liệu bằng nhôm 44 × 23mm trước không?

Đúng. Gia công mẫu có thể được thực hiện trước, được sử dụng để xác nhận việc lắp PCB, không gian bên trong, vị trí giao diện và lắp ráp tổng thể.
