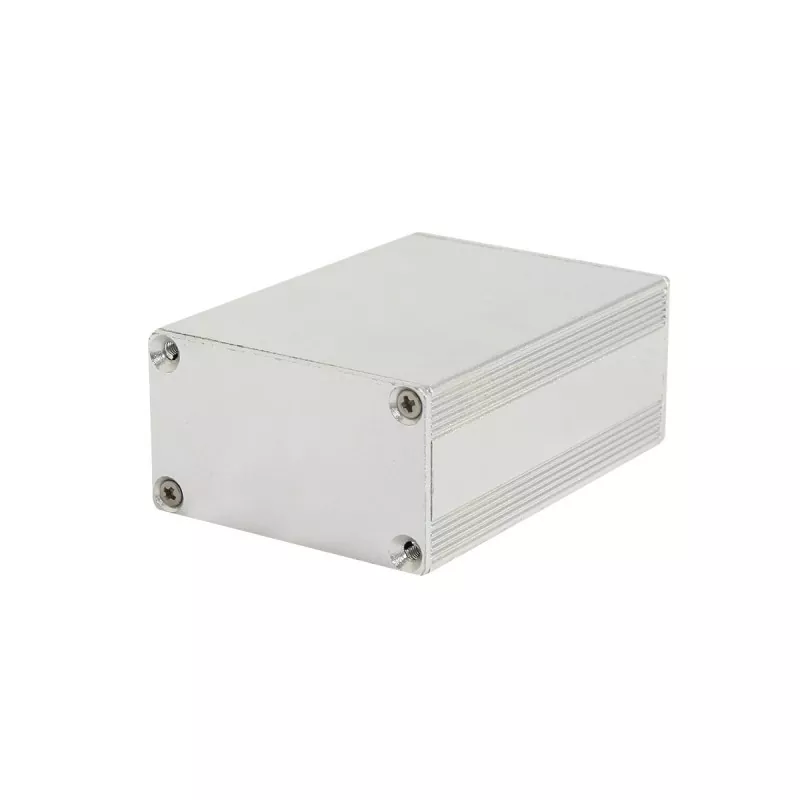

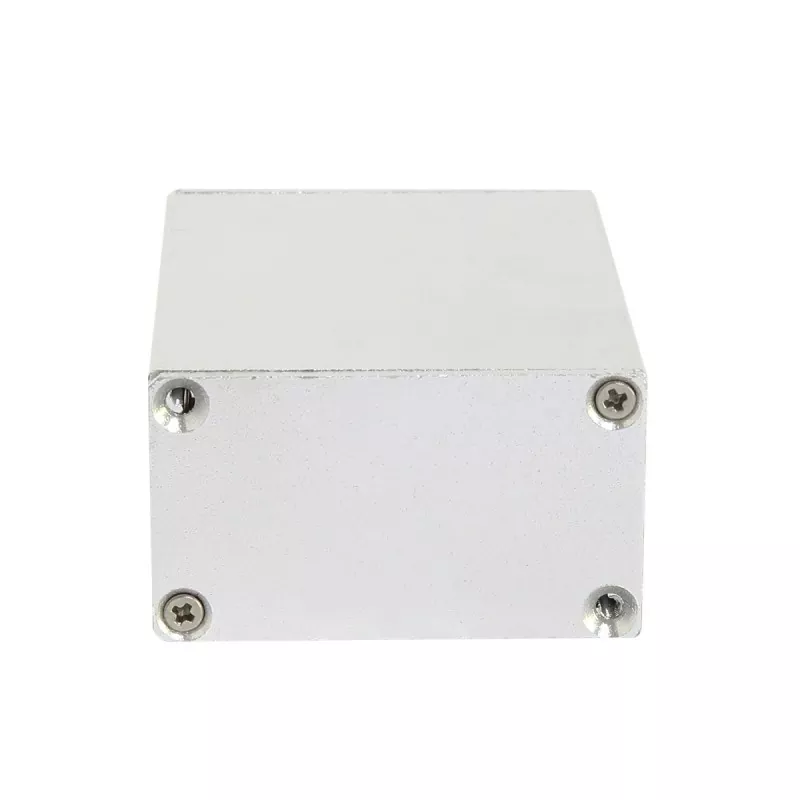

Vỏ thiết bị liên lạc bằng nhôm 44 × 25mm

Vỏ thiết bị liên lạc bằng nhôm 44 × 25mm — vỏ nhôm ép đùn nhỏ gọn nằm giữa các tùy chọn cấu hình siêu mỏng và cao hơn. Chiều cao 25mm của nó mang lại khoảng trống bên trong lớn hơn đáng kể so với các phiên bản 13mm, 18mm hoặc 23mm, cho phép vỏ chứa các bộ phận plug-in, khối đầu cuối, đầu nối, công tắc và mô-đun nhỏ cao hơn.

Đồng thời, chiều rộng 44mm hỗ trợ bố trí thuận tiện các PCB, ổ cắm, đèn báo và cổng giao tiếp hoặc cổng nguồn theo chiều ngang thuận tiện. Sự cân bằng này làm cho nó trở thành sự lựa chọn thiết thực cho các mô-đun điện tử đòi hỏi cả diện tích nhỏ và không gian linh kiện hợp lý.

Định nghĩa sản phẩm

Vỏ nhôm 44×25mm là vỏ thiết bị điện tử nhỏ gọn được thiết kế với cấu trúc nhôm ép đùn, có kích thước bên ngoài khoảng 44mm × 25mm. So với vỏ nhôm cấu hình thấp mỏng hơn, kích thước này mang lại chiều cao bên trong rộng rãi hơn cho PCB, các thành phần mạch, đầu nối và bố cục giao diện trong khi vẫn duy trì âm lượng tổng thể nhỏ.

Kích thước bên 44mm của nó phù hợp với bố cục PCB và giao diện, đồng thời chiều cao 25 ​​mm có thể chứa các linh kiện điện tử tương đối phong phú. Do đó, nó phù hợp hơn với các mô-đun điện tử có yêu cầu nhất định về khối lượng, độ bền kết cấu, không gian lắp linh kiện điện tử và điều kiện tản nhiệt.

Thông qua các quy trình như cắt, khoan, khai thác, gia công mặt cuối, mở giao diện, xử lý bề mặt, khắc laser và in lụa, nó có thể được gia công thành các chiều dài và hình thức lắp khác nhau theo cấu trúc sản phẩm thực tế.

Ưu điểm cốt lõi

1. Chiều rộng 44mm, cân bằng PCB và bố cục giao diện

Không gian bên 44mm rộng rãi hơn so với vỏ điện tử siêu hẹp và có thể được sắp xếp theo kích thước PCB:

• Khối thiết bị đầu cuối
• Ổ cắm
• Công tắc
• Đèn báo
• Nút
• Giao diện truyền thông
• Giao diện nguồn
• Giao diện cảm biến

Đối với các mô-đun điện tử cần bố trí tập trung nhiều giao diện trên mặt cuối của vỏ, chiều rộng 44mm mang lại không gian thiết kế kết cấu linh hoạt hơn.

2. Chiều cao 25 ​​mm, Dung lượng linh kiện bên trong tốt hơn

Chiều cao 25mm mang lại không gian bên trong lớn hơn so với các thông số kỹ thuật cấu hình thấp như 13mm, 18mm và 23mm.

Vì vậy, nó không chỉ phù hợp với PCB mỏng mà còn phù hợp hơn khi lắp đặt các linh kiện điện tử có độ cao nhất định, chẳng hạn như:

• Linh kiện xuyên lỗ PCB
• Khối thiết bị đầu cuối
• Đầu nối
• Mô-đun nhỏ
• Công tắc và nút bấm
• Các thành phần liên quan đến nguồn điện
• Linh kiện điện tử yêu cầu chiều cao lắp đặt nhất định

Đối với những sản phẩm không thể sử dụng vỏ siêu mỏng, 44×25 mm có thể là lựa chọn kích thước cân bằng hơn.

3. Cấu trúc đùn nhôm, thích hợp cho vỏ sản phẩm điện tử

Vỏ nhôm ép đùn có độ ổn định kết cấu tốt trong khi vẫn duy trì trọng lượng tổng thể tương đối thấp, phù hợp với các thiết bị điện tử cần lắp đặt, tháo rời nhiều lần hoặc sử dụng lâu dài.

Cấu trúc profile còn tạo điều kiện thuận lợi cho việc cắt theo chiều dài sản phẩm, đồng thời kết hợp với tấm cuối, ốc vít và gia công CNC tạo thành một vỏ bọc thiết bị điện tử hoàn chỉnh.

4. Thích hợp cho các dòng sản phẩm có độ dài khác nhau

Đối với cùng một loạt thiết bị điện tử, nếu các mẫu khác nhau có PCB hoặc số lượng linh kiện bên trong khác nhau, thì các thông số kỹ thuật khác nhau có thể được hình thành bằng cách điều chỉnh độ dài của thanh nhôm.

Ví dụ:

• Chiều dài ngắn → mô-đun điện tử nhỏ
• Chiều dài trung bình → PCB + giao diện + linh kiện điều khiển
• Chiều dài dài hơn → nhiều mạch và thành phần kết nối hơn

Điều này cho phép phát triển nhiều mẫu sản phẩm sử dụng cùng một mặt cắt bao vây hoặc tương tự nhau, giảm chi phí thiết kế lại bao vây.

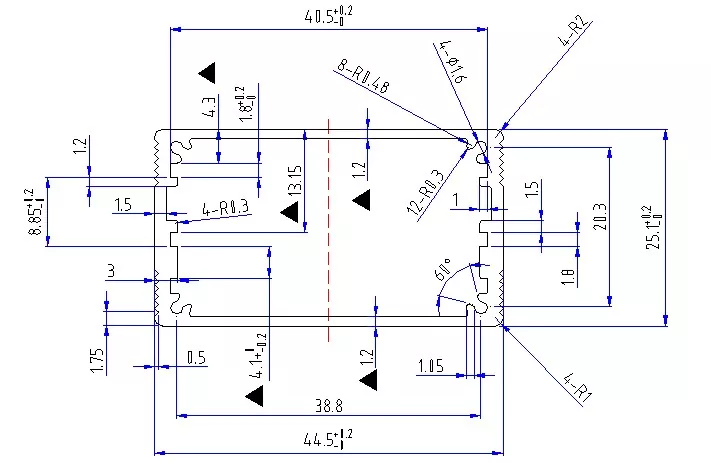

Thông số kỹ thuật

Ghi chú: Các loại hợp kim nhôm cụ thể, độ dày thành, cấu trúc bên trong, phạm vi chiều dài, dung sai gia công và màu sắc xử lý bề mặt cần được xác nhận theo bản vẽ thực tế hoặc yêu cầu sản phẩm.

Sản phẩm áp dụng và lĩnh vực ứng dụng

Kích thước 44×25 mm thuộc loại vỏ thiết bị điện tử nhỏ gọn có chiều cao bên trong nhất định và phù hợp hơn với các sản phẩm sau.

1. Mô-đun điều khiển công nghiệp

Thích hợp cho điều khiển công nghiệp nhỏ, bảng điều khiển, mô-đun I/O và mô-đun giao diện điều khiển.

Ví dụ:

• Mô-đun điều khiển công nghiệp
• Mô-đun điều khiển I/O
• Mô-đun giao diện điều khiển
• Các mô-đun nhỏ liên quan đến PLC
• Bộ điều khiển điện tử công nghiệp

Chiều cao 25 ​​mm mang lại không gian lắp đặt rộng rãi hơn cho PCB và các bộ phận như thiết bị đầu cuối so với vỏ siêu mỏng.

2. Mô-đun thu thập dữ liệu và chuyển đổi tín hiệu

Đối với thiết bị thu thập dữ liệu cần lắp đặt PCB, khối đầu cuối và nhiều giao diện, 44×25 mm có thể mang lại không gian bố trí theo chiều ngang tốt.

Thích hợp cho:

• Mô-đun thu thập dữ liệu
• Mô-đun chuyển đổi tín hiệu
• Mô-đun giao diện tín hiệu
• Mô-đun đo lường
• Mô-đun giao diện cảm biến

3. Mô-đun điện tử truyền thông và mạng

Chiều rộng 44mm phù hợp để bố trí các giao diện truyền thông, trong khi chiều cao 25 ​​mm có thể chứa PCB và các linh kiện điện tử liên quan.

Có thể được sử dụng cho:

• Mô-đun truyền thông
• Mô-đun giao diện
• Thiết bị truyền dữ liệu
• Thiết bị truyền thông công nghiệp
• Điện tử truyền thông nhúng

4. Mô-đun IoT và điện tử thông minh

Thích hợp cho các sản phẩm cần lắp đặt PCB, mạch điều khiển, giao diện và linh kiện cảm biến với khối lượng tương đối nhỏ.

Ví dụ:

• Bộ điều khiển IoT
• Mô-đun cảm biến
• Mô-đun điều khiển thông minh
• Điện tử nhúng
• Mô-đun giám sát

5. Dụng cụ nhỏ và thiết bị kiểm tra

Đối với các mô-đun điện tử đo lường, phát hiện và thử nghiệm nhỏ, vỏ nhôm có thể cung cấp khả năng bảo vệ cơ học hoàn chỉnh cho PCB bên trong.

Thích hợp cho:

• Mô-đun kiểm tra điện tử
• Dụng cụ đo lường
• Thiết bị kiểm tra tín hiệu
• Điện tử phòng thí nghiệm
• Mô-đun điện tử cầm tay

Gia công tùy chỉnh cụ thể có sẵn

Chúng tôi không chỉ gia công phần thân nhôm định hình mà còn có thể thực hiện gia công cơ khí thêm phần vỏ theo cấu trúc sản phẩm.

Câu hỏi thường gặp

Câu hỏi 1: Vỏ nhôm 44×25 mm có phù hợp để lắp đặt PCB không?

Đúng. Kích thước này có thể được sử dụng cho các sản phẩm điện tử như PCB, bảng điều khiển, mô-đun truyền thông và mô-đun thu thập dữ liệu. Liệu nó có phù hợp hay không cần phải được xác nhận theo kích thước PCB, chiều cao thành phần và phương pháp lắp đặt.

Câu hỏi 2: Sự khác biệt giữa Vỏ thiết bị liên lạc bằng nhôm 44×25mm và 44×23mm là gì?

Cả hai đều có cùng chiều rộng và sự khác biệt chính là về chiều cao. 44 × 25mm tăng thêm khoảng 2 mm chiều cao so với 44 × 23mm, do đó không gian lắp linh kiện bên trong tương đối rộng rãi hơn và phù hợp hơn với các thiết bị điện tử chứa các linh kiện có chiều cao nhất định, chẳng hạn như khối đầu cuối, đầu nối và công tắc.

Câu 3: Có thể tùy chỉnh chiều dài của vỏ nhôm 44 × 25 mm không?

Gia công chiều dài có thể được thực hiện theo cấu trúc sản phẩm và yêu cầu gia công biên dạng nhôm. Chiều dài gia công thực tế cần phải được xác nhận kết hợp với các yêu cầu về sản phẩm và đơn đặt hàng cụ thể.

Q4: Có thể gia công các lỗ giao diện như USB và RJ45 không?

Gia công mở CNC có thể được thực hiện theo bản vẽ của khách hàng và kích thước giao diện. Vị trí, kích thước và cấu trúc lỗ cụ thể cần được xác nhận ở giai đoạn vẽ.

Câu 5: Lỗ ren có thể gia công được không?

Đúng. Khoan, khai thác và gia công khác có thể được thực hiện theo phương pháp lắp sản phẩm.

Câu 6: Có thể làm logo trên vỏ nhôm không?

Gia công nhận dạng logo và sản phẩm như khắc laser hoặc in lụa có thể được thực hiện theo yêu cầu của khách hàng.

Câu hỏi 7: Bạn có thể gia công một vỏ thiết bị điện tử hoàn chỉnh không?

Đúng. Chúng tôi có thể hoàn thành quá trình cắt, gia công CNC, xử lý bề mặt, gia công logo, kiểm tra và các quy trình lắp ráp liên quan xung quanh vỏ đùn nhôm.

Q8: Nếu tôi không biết nên chọn kích thước vỏ nhôm nào thì sao?

Trước tiên, bạn có thể cung cấp kích thước PCB, chiều cao linh kiện bên trong tối đa, vị trí giao diện và kích thước bên ngoài cần thiết của sản phẩm. Chúng tôi có thể giúp xác nhận thông số kỹ thuật hồ sơ phù hợp dựa trên các thông số cấu trúc này.

Cần cung cấp những gì khi mua Vỏ nhôm 44×25mm?

Để nhanh chóng xác nhận khả năng sản xuất của sản phẩm, khách hàng nên cung cấp các thông tin sau:

Nếu hiện tại bạn chỉ có PCB hoặc nguyên mẫu sản phẩm và không có bản vẽ vỏ hoàn chỉnh, bạn cũng có thể bắt đầu bằng cách xác nhận kích thước và cấu trúc bên trong của sản phẩm.
