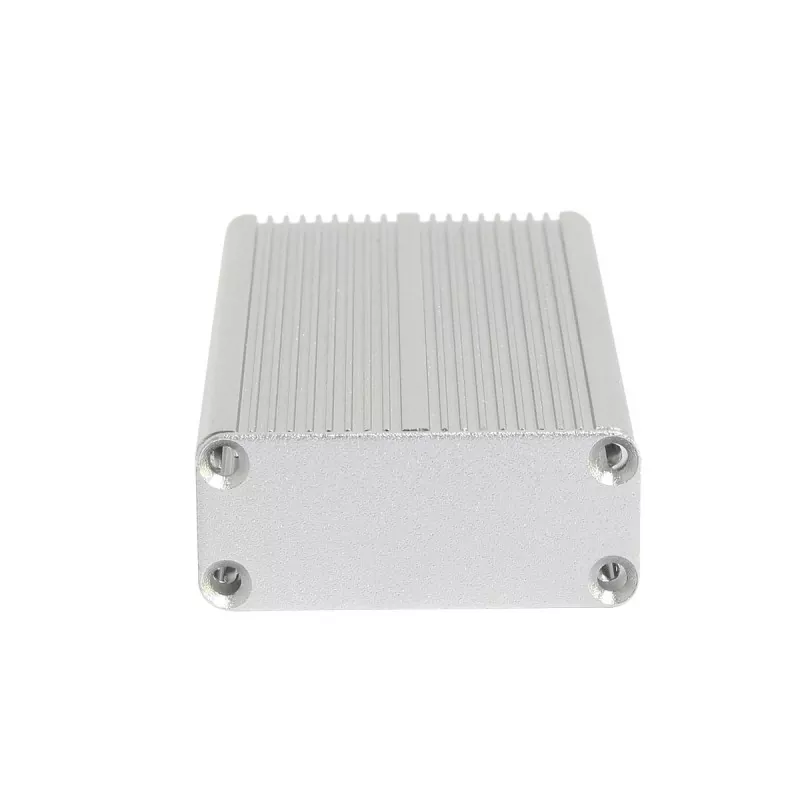

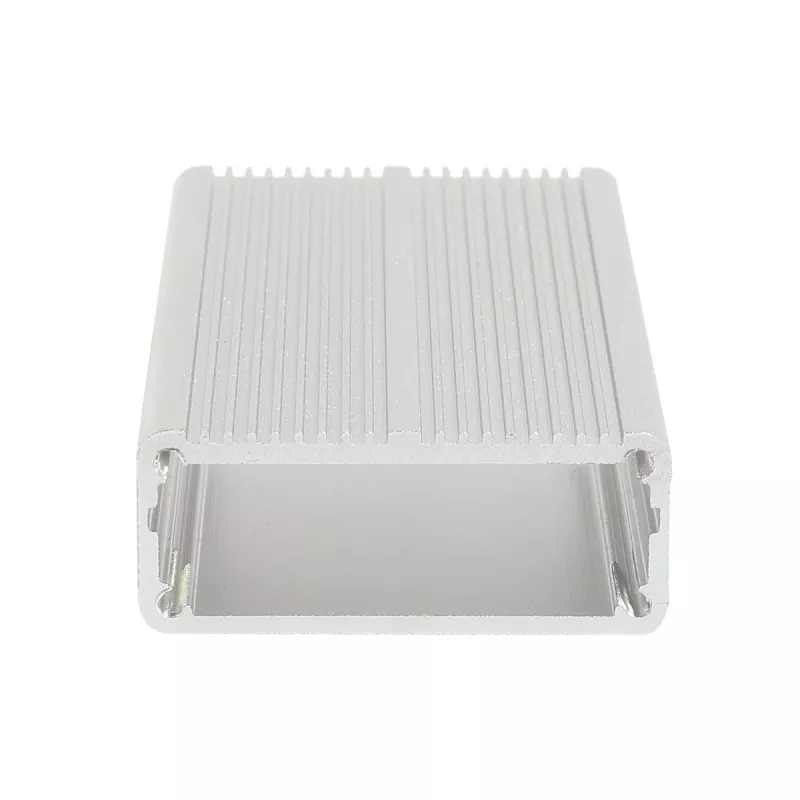

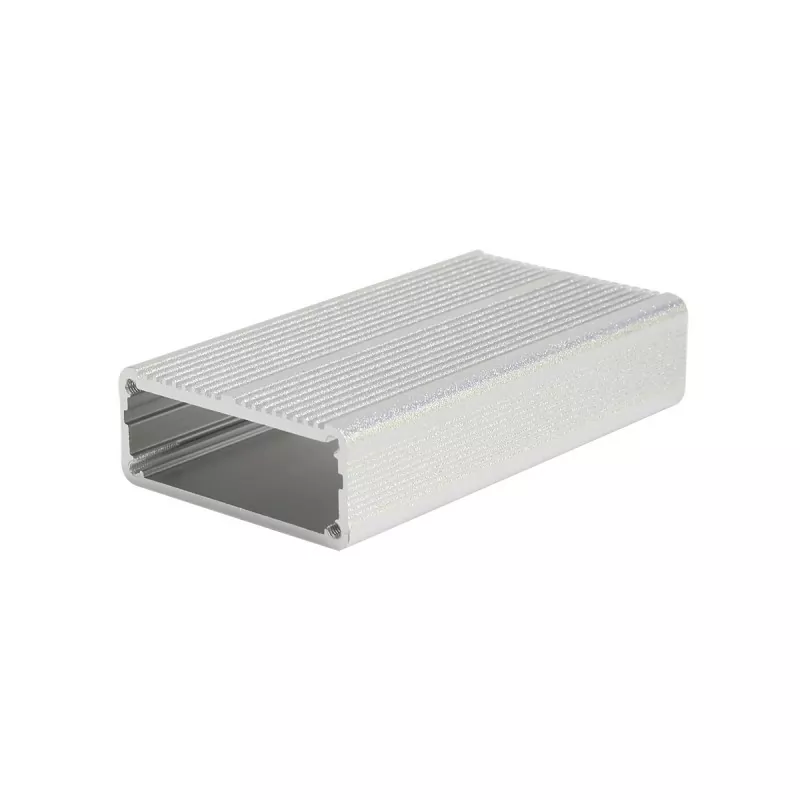

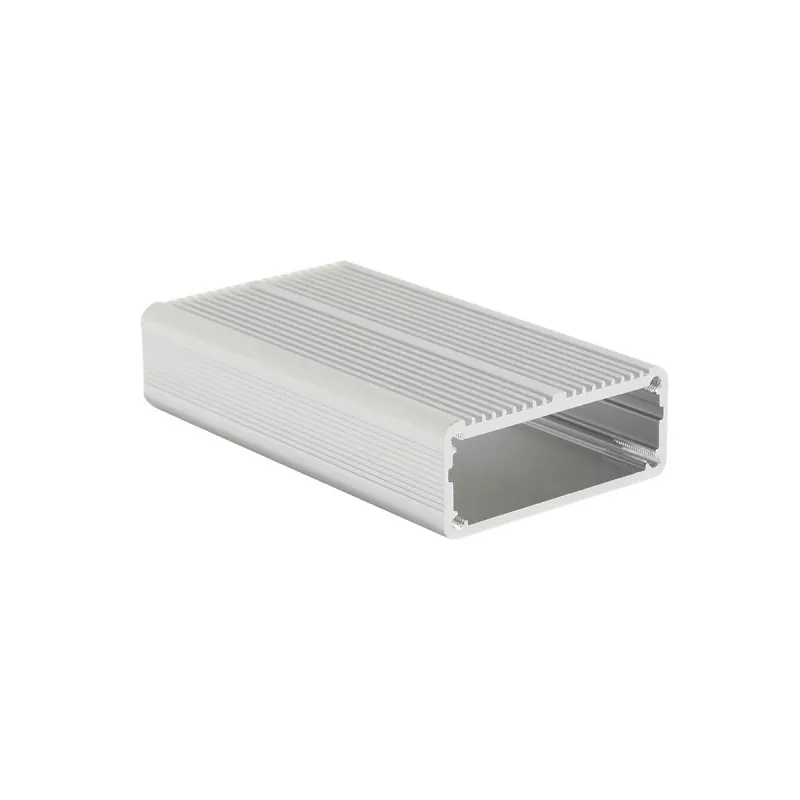

Vỏ mô-đun điện tử công nghiệp bằng nhôm 45 × 19mm

Thân nhôm định hình có thể được cắt theo chiều dài sản phẩm yêu cầu, sau đó kết hợp với các tấm cuối, gia công CNC, lỗ lắp, lỗ giao diện, lỗ ren, logo và xử lý bề mặt để tạo ra vỏ thiết bị điện tử hoàn chỉnh. Boyuan Hardware, với hơn 20 năm kinh nghiệm, nhà máy ~10.000㎡ và khoảng 300 khuôn mẫu hiện có, tay cầm cắt, CNC ba trục, khoan, khai thác, xử lý bề mặt, khắc laser, in lụa, kiểm tra và lắp ráp trong nhà.

Định nghĩa sản phẩm

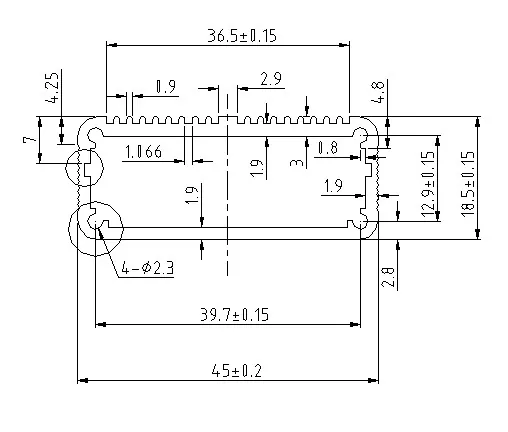

Vỏ nhôm 45×19mm là vỏ thiết bị điện tử bằng nhôm ép đùn có cấu hình thấp với kích thước mặt cắt ngang khoảng 45mm × 19mm.

Đặc điểm đáng chú ý nhất của thông số kỹ thuật này là sự kết hợp giữa không gian bên 45mm và chiều cao thấp 19mm. So với vỏ thiết bị điện tử cao hơn, nó giúp kiểm soát độ dày tổng thể của sản phẩm; so với các vỏ có cấu hình thấp hẹp hơn, chiều rộng 45mm mang lại không gian bố trí bên rộng rãi hơn cho PCB, đầu nối và giao diện.

Vì vậy, vỏ nhôm này phù hợp hơn cho:

• Mô-đun điện tử PCB
• Module chuyển đổi tín hiệu
• Mô-đun thu thập dữ liệu
• Mô-đun giao diện truyền thông
• Mô-đun cảm biến
• Mô-đun điện tử điều khiển công nghiệp
• Thiết bị đo lường và kiểm tra nhỏ
• Thiết bị điện tử nhúng

Thân nhôm định hình có thể được cắt theo chiều dài sản phẩm và kết hợp với các tấm cuối, gia công CNC, lỗ lắp, lỗ giao diện, lỗ ren, logo và xử lý bề mặt để tạo thành một vỏ thiết bị điện tử hoàn chỉnh.

Chi tiết sản phẩm

1. Chiều rộng 45mm, cung cấp không gian bố trí bên tốt hơn cho PCB và giao diện

Chiều rộng 45mm mang lại không gian bên tương đối tốt cho vỏ điện tử cấu hình thấp.

Nếu sản phẩm cần bố trí PCB, đầu nối và giao diện bên trong cùng một lúc, thì so với một số vỏ nhôm hẹp hơn, chiều rộng 45mm sẽ mang lại nhiều lề bố cục hơn.

Vỏ mô-đun điện tử công nghiệp bằng nhôm 45 × 19mm đặc biệt thích hợp cho các mô-đun điện tử cần bố trí nhiều giao diện ở mặt cuối hoặc mặt bên, chẳng hạn như:

• Giao diện truyền thông
• Giao diện nguồn
• Khối thiết bị đầu cuối
• Đèn báo
• Nút
• Đầu nối nhỏ

2. Chiều cao thấp 19mm, Thích hợp cho các thiết bị điện tử có yêu cầu về độ dày

Chiều cao 19mm thấp hơn đáng kể so với các mặt cắt nhỏ gọn thông thường như 25mm và 29mm, giúp phù hợp hơn với các sản phẩm cần kiểm soát độ dày tổng thể của thiết bị.

Nó đặc biệt thích hợp cho các sản phẩm PCB có chiều cao linh kiện bên trong thấp.

Ví dụ:

• Giao diện PCB + mỏng → phù hợp
• PCB + linh kiện điện tử chiều cao thấp → phù hợp
• PCB + rơle/thiết bị đầu cuối/mô-đun cao hơn → chiều cao bên trong cần được xác nhận trước

Do đó, trước khi chọn vỏ 45×19mm, không gian bên trong hiệu quả cần được xác nhận theo chiều cao thực tế của PCB và linh kiện.

3. Mặt cắt ngang rộng và mỏng, phù hợp hơn cho bố cục ngang

45×19mm không chỉ đơn giản là theo đuổi “mỏng nhất” mà còn đạt được sự cân bằng giữa chiều cao thấp và không gian bên.

Đối với các mô-đun điện tử có kích thước PCB bên tương đối lớn nhưng không muốn quá dày, cấu trúc mặt cắt này có khả năng thích ứng tốt.

4. Cấu trúc đùn nhôm tạo điều kiện phát triển các sản phẩm có chiều dài khác nhau

Là mặt cắt ngang, 45×19mm có thể được điều chỉnh độ dài tùy theo không gian bên trong của các sản phẩm khác nhau.

Mặt cắt ngang giống nhau có thể được sử dụng để phát triển nhiều phiên bản có độ dài:

• Phiên bản ngắn: mô-đun giao diện hoặc PCB nhỏ
• Phiên bản trung bình: PCB + linh kiện truyền thông/điều khiển
• Phiên bản dài: thu thập dữ liệu hoặc mô-đun điện tử đa giao diện

Để phát triển sản phẩm cùng dòng, điều này có thể làm giảm những thay đổi về cấu trúc do mặt cắt ngang của vỏ khác nhau gây ra.

Thông số kỹ thuật

Các thông số cụ thể như loại hợp kim nhôm, độ dày thành hồ sơ, kích thước bên trong, phạm vi chiều dài, dung sai gia công và màu xử lý bề mặt phải tuân theo bản vẽ thực tế và yêu cầu đặt hàng.

Nó phù hợp với những sản phẩm nào?

1. Mô-đun điện tử PCB

Đây là hướng ứng dụng tương đối điển hình cho 45×19mm.

Đối với các mô-đun PCB có chiều cao thấp, chiều rộng 45mm có thể được sử dụng để bố trí bảng mạch và giao diện, trong khi chiều cao 19mm kiểm soát độ dày tổng thể của sản phẩm.

Thích hợp cho:

• Mô-đun điều khiển PCB
• Bảng điều khiển điện tử
• Điện tử nhúng
• Mô-đun giao diện điện tử

2. Mô-đun chuyển đổi tín hiệu và thu thập dữ liệu

Các sản phẩm chuyển đổi tín hiệu và thu thập dữ liệu thường yêu cầu PCB, đầu nối và nhiều giao diện, nhưng không nhất thiết phải có vỏ bọc quá cao.

Chiều rộng 45×19mm cung cấp không gian cho bố cục giao diện, trong khi chiều cao 19mm giúp sản phẩm luôn nhỏ gọn.

Thích hợp cho:

• Mô-đun chuyển đổi tín hiệu
• Mô-đun thu thập dữ liệu
• Mô-đun giao diện tín hiệu
• Thiết bị giao diện cảm biến
• Mô-đun đo lường

3. Mô-đun giao diện truyền thông

Đối với các mô-đun điện tử cần lắp đặt giao diện truyền thông, chiều rộng 45mm có thể được sử dụng để bố trí các giao diện và bảng mạch, còn chiều cao 19mm phù hợp với các sản phẩm có yêu cầu về độ dày tổng thể.

Ví dụ:

• Mô-đun giao diện truyền thông
• Mô-đun truyền dữ liệu
• Giao diện mạng Điện tử
• Mô-đun truyền thông công nghiệp

4. Cảm biến và mô-đun điện tử IoT

Đối với bảng điều khiển cảm biến, mô-đun IoT và thiết bị giám sát nhỏ, nếu chiều cao linh kiện điện tử bên trong thấp, có thể sử dụng vỏ nhôm ép đùn 45×19mm để bảo vệ.

Thích hợp cho:

• Mô-đun cảm biến
• Điện tử IoT
• Mô-đun giám sát
• Mô-đun điều khiển thông minh
• Thiết bị cảm biến nhúng

5. Mô-đun điều khiển công nghiệp nhỏ

45×19mm có thể sử dụng cho một số module điều khiển điện tử công nghiệp nhỏ hơn như:

• Mô-đun giao diện điều khiển
• Các mô-đun liên quan đến I/O
• Mô-đun xử lý tín hiệu
• Bảng điều khiển nhỏ
• Mô-đun truyền thông công nghiệp

Nếu các thiết bị đầu cuối, rơle hoặc các bộ phận khác cao hơn được lắp bên trong thì cần phải xác nhận tính phù hợp theo chiều cao thực tế.

Những cấu trúc nào có thể được gia công?

Đối với các cấu trúc sản phẩm điện tử khác nhau, có thể thực hiện gia công thêm trên các mặt và đầu nhôm.

Làm cách nào để chọn giữa vỏ nhôm 45 × 19mm và vỏ nhôm có kích thước tương tự?

Sự khác biệt chính giữa các kích thước mặt cắt khác nhau không phải là "cái nào tốt hơn" mà là yêu cầu về không gian bên trong và độ dày sản phẩm khác nhau.

Khi nào 45×19mm là phù hợp nhất?

Nếu sản phẩm của bạn là:

• Tương đối rộng về kích thước PCB bên
• Chiều cao thành phần bên trong không cao
• Cần kiểm soát độ dày tổng thể của thiết bị

Khi đó, Vỏ mô-đun điện tử công nghiệp bằng nhôm 45×19mm là thông số kỹ thuật đáng được ưu tiên.

Ngược lại, nếu bên trong có các đầu nối, thiết bị đầu cuối, mô-đun nguồn hoặc linh kiện điện tử khác cao hơn thì cần ưu tiên xác nhận không gian bên trong thực tế tương ứng với chiều cao 19mm.

Khả năng gia công vỏ nhôm của Boyuan Hardware

Boyuan Hardware có hơn 20 năm kinh nghiệm trong ngành vỏ nhôm và khung nhôm, với diện tích nhà máy khoảng 10.000 mét vuông, và từ lâu đã tham gia gia công vỏ nhôm, các bộ phận kết cấu nhôm định hình và vỏ thiết bị điện tử.

Hầu hết các quy trình sản xuất hiện có thể được hoàn thành nội bộ, bao gồm:

• Cắt hồ sơ nhôm
• Gia công CNC ba trục
• Khoan
• Khai thác
• Xử lý bề mặt
• Khắc laser
• In lụa
• Kiểm tra sản phẩm
• Lắp ráp sản phẩm

Công ty có khoảng 300 khuôn mẫu hiện có và có thể kết hợp các tài nguyên profile hiện có để giúp khách hàng ghép các mặt cắt profile nhôm phù hợp.

Đối với các sản phẩm yêu cầu giao diện không chuẩn, lỗ lắp hoặc cấu trúc mặt cuối, có thể sử dụng thêm gia công CNC để đạt được chúng.

Câu hỏi thường gặp

Câu hỏi 1: Vỏ nhôm 45×19mm có phù hợp với PCB không?

Thích hợp cho các mô-đun điện tử PCB có chiều cao thấp. Sự phù hợp cụ thể cần được xác nhận theo kích thước PCB, chiều cao linh kiện và phương pháp lắp đặt.

Câu 2: Sự khác biệt giữa 45×19mm và 43×13mm là gì?

Vỏ mô-đun điện tử công nghiệp bằng nhôm 45 × 19mm rộng hơn và cao hơn nên không gian bên trong rộng rãi hơn đáng kể, phù hợp với các sản phẩm cần nhiều không gian bố trí giao diện và PCB bên hơn; 43×13mm hướng tới các mô-đun điện tử siêu mỏng nhiều hơn.

Câu 3: Cái nào phù hợp hơn, 45×19mm hay 44×23mm?

Nếu chú ý nhiều hơn đến chiều cao thấp và độ dày tổng thể, có thể ưu tiên 45×19mm; nếu cần chiều cao lắp linh kiện lớn hơn bên trong thì 44×23mm có thể phù hợp hơn.

Cuối cùng, nó phải được xác định theo PCB, chiều cao thành phần và cấu trúc giao diện.

Câu 4: Chiều dài 45 × 19mm có thể được tùy chỉnh không?

Việc cắt chiều dài có thể được thực hiện theo cấu trúc sản phẩm và yêu cầu gia công thực tế.

Câu 5: Các giao diện như USB và RJ45 có thể gia công được không?

Gia công mở CNC có thể được thực hiện theo kích thước giao diện và bản vẽ sản phẩm.

Q6: Có thể gia công lỗ ren và lỗ lắp không?

Đúng. Khoan, khai thác và gia công khác có thể được thực hiện theo yêu cầu lắp ráp.

Q7: Logo có thể được gia công trên vỏ máy không?

Logo và nhận dạng sản phẩm có thể được gia công bằng phương pháp khắc laser hoặc in lụa theo yêu cầu.

Q8: Nếu tôi không biết liệu 45×19mm có phù hợp với sản phẩm của mình không thì sao?

Bạn có thể cung cấp kích thước PCB, chiều cao thành phần tối đa, vị trí giao diện và yêu cầu về kích thước tổng thể của sản phẩm. Dựa trên thông tin này, chúng tôi có thể xác nhận thêm liệu thông số kỹ thuật này có phù hợp hay không.

Cần có thông tin gì để mua Vỏ nhôm 45 × 19mm?

Nếu bạn cần báo giá hoặc tùy chỉnh, bạn nên chuẩn bị các thông tin sau:

Nếu hiện tại bạn không có bản vẽ vỏ hoàn chỉnh, trước tiên bạn cũng có thể cung cấp kích thước sản phẩm, PCB hoặc thông tin cấu trúc bên trong để xác nhận sơ bộ.
