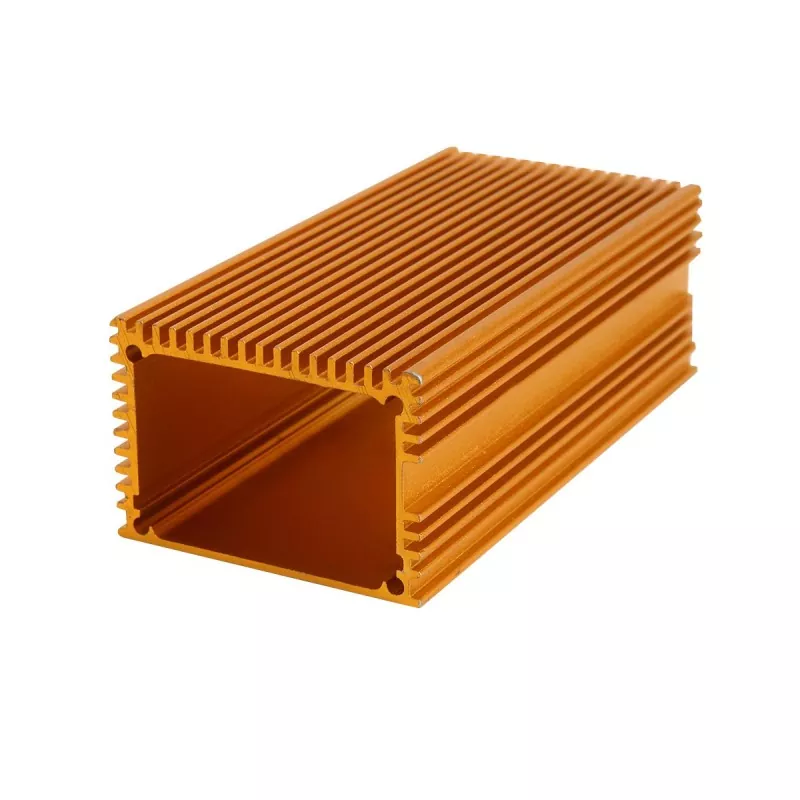

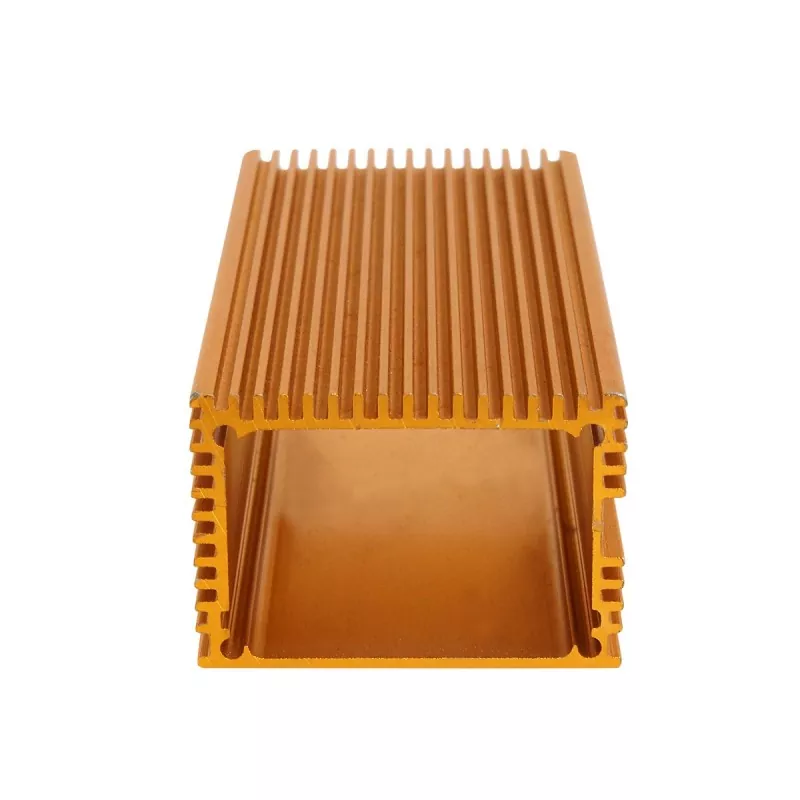

Vỏ thiết bị liên lạc bằng nhôm 48 × 33mm

Chiều cao 33mm chứa được PCB, đầu nối, khối đầu cuối, mô-đun nguồn và các thành phần khác có chiều cao vừa phải, trong khi chiều rộng 48mm hỗ trợ các bo mạch lớn hơn và bố trí nhiều cổng. Nó nhắm đến các thiết bị điện tử cần không gian lắp đặt bên trong thực sự, một số giao diện và độ bền kết cấu, tuy nhiên vẫn chưa phù hợp với khung nhôm lớn.

Thân hồ sơ có thể được cắt theo chiều dài và hoàn thiện bằng các tấm cuối, gia công CNC, lỗ lắp, lỗ giao diện, lỗ ren, logo và xử lý bề mặt. Phần cứng Boyuan, với hơn 20 năm kinh nghiệm và nhà máy ~ 10.000㎡, xử lý cắt, CNC ba trục, khoan, khai thác, xử lý bề mặt, khắc laser, in lụa, kiểm tra và lắp ráp.

Định nghĩa sản phẩm

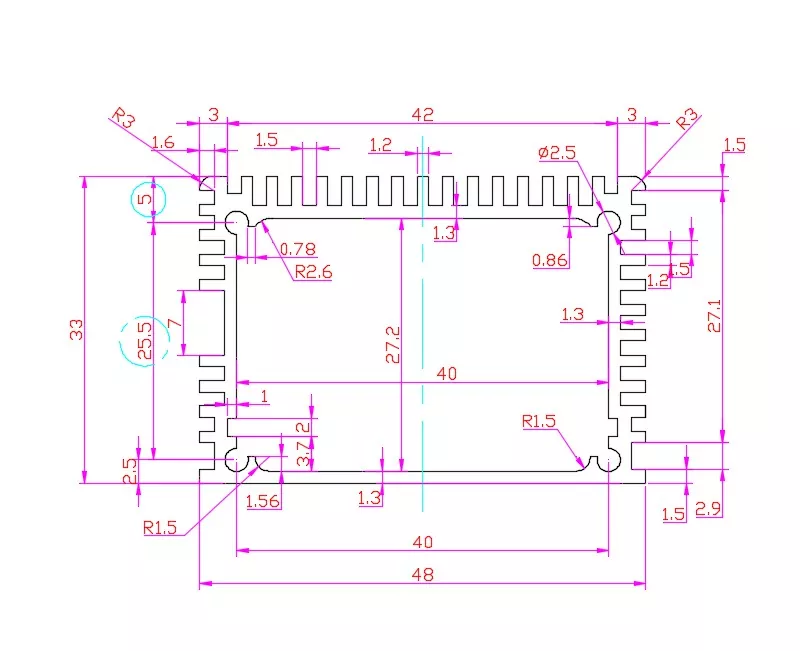

Vỏ thiết bị liên lạc bằng nhôm 48 × 33mm là vỏ thiết bị điện tử bằng nhôm ép đùn với không gian bên trong tương đối rộng rãi, có kích thước mặt cắt ngang khoảng 48mm × 33mm.

So với các thông số kỹ thuật cấu hình thấp như 19mm, 23mm và 25 mm, chiều cao 33mm mang lại không gian lắp đặt rộng rãi hơn cho PCB, đầu nối, khối đầu cuối, mô-đun nguồn và các linh kiện điện tử khác có chiều cao nhất định. Đồng thời, chiều rộng 48mm cũng có thể đáp ứng yêu cầu bố trí của PCB lớn hơn và cấu trúc đa giao diện.

Do đó, thông số kỹ thuật này phù hợp hơn với các thiết bị điện tử có yêu cầu nhất định về không gian lắp đặt bên trong, số lượng giao diện và độ bền kết cấu nhưng không muốn sử dụng khung nhôm lớn.

Các ứng dụng điển hình bao gồm:

• Mô-đun điều khiển công nghiệp
• Thiết bị thu thập dữ liệu
• Thiết bị truyền thông
• Thiết bị chuyển đổi tín hiệu
• Thiết bị đo lường và kiểm tra
• Mô-đun nguồn và điều khiển
• IoT và các thiết bị điện tử nhúng
• Dụng cụ và thiết bị nhỏ

Thân nhôm định hình có thể được cắt theo chiều dài sản phẩm và kết hợp với các tấm cuối, gia công CNC, lỗ lắp, lỗ giao diện, lỗ ren, logo và xử lý bề mặt để tạo thành một vỏ thiết bị điện tử hoàn chỉnh.

Ưu điểm cốt lõi

1. Chiều cao 33mm, cung cấp không gian linh kiện bên trong rộng rãi hơn

Đặc điểm rõ ràng nhất của 48×33mm là chiều cao mặt cắt ngang 33mm.

So với vỏ nhôm cấu hình thấp, nó có thể chứa nhiều linh kiện điện tử hơn với chiều cao nhất định nên không bị giới hạn ở PCB mỏng.

Ví dụ:

• Khối thiết bị đầu cuối
• Đầu nối
• Công tắc
• Mô-đun nguồn
• Linh kiện xuyên lỗ PCB
• Mô-đun điều khiển nhỏ
• module truyền thông
• Các thành phần cảm biến và giao diện

Đối với các sản phẩm điện tử có cấu trúc bên trong tương đối phức tạp, chiều cao 33mm mang lại biên độ thiết kế lớn hơn.

Chiều cao bên trong có thể sử dụng thực tế vẫn cần được xác nhận theo độ dày thành hồ sơ và cấu trúc mặt cắt cụ thể.

2. Chiều rộng 48mm, Thích hợp cho bố cục PCB và đa giao diện

Chiều rộng 48mm mang lại không gian bên lớn hơn so với các mặt cắt ngang hẹp hơn như 35mm, 38mm và 40mm.

Do đó, có thể bố trí linh hoạt hơn: PCB + khối đầu cuối + giao diện + linh kiện điều khiển.

Đối với các sản phẩm cần đặt nhiều giao diện ở mặt cuối hoặc mặt bên, nó cũng có thể cung cấp không gian bố cục mở tốt hơn.

3. Kích thước cân đối, phù hợp với các thiết bị điện tử nhỏ gọn

48×33mm không phải là thông số khung gầm lớn mà là kích thước giữa các mô-đun điện tử nhỏ và thiết bị điện tử lớn hơn.

Nó phù hợp cho các sản phẩm điện tử:

• Cần nhiều không gian bên trong hơn các thùng loa có cấu hình thấp
• Không cần khung gầm lớn
• Cần lắp đặt nhiều linh kiện điện tử
• Cần nhiều giao diện bên ngoài
• Muốn tổng thể sản phẩm được gọn nhẹ

Vì vậy, kích thước này đặc biệt phù hợp làm vỏ nhôm cho các thiết bị điện tử công nghiệp nhỏ và thiết bị điều khiển.

4. Thích hợp cho các dòng sản phẩm có độ dài khác nhau

Mặt cắt ngang của nhôm không thay đổi và các mẫu sản phẩm khác nhau có thể được hình thành chỉ bằng cách điều chỉnh độ dài theo PCB bên trong và số lượng linh kiện.

Ví dụ:

• Phiên bản ngắn → mô-đun điều khiển nhỏ
• Chiều dài trung bình → PCB + giao diện + linh kiện điều khiển
• Phiên bản dài hơn → thiết bị thu thập dữ liệu, liên lạc hoặc đa giao diện

Đối với cùng một dòng sản phẩm, điều này có thể làm giảm nhu cầu tái phát triển các thùng loa có mặt cắt khác nhau.

Thông số kỹ thuật

Các thông số cụ thể như loại hợp kim nhôm, độ dày thành hồ sơ, kích thước bên trong, phạm vi chiều dài, dung sai gia công và màu sắc xử lý bề mặt phải tuân theo bản vẽ sản phẩm thực tế và yêu cầu đặt hàng.

Kịch bản ứng dụng

1. Mô-đun điều khiển công nghiệp

48×33mm có không gian bên trong lớn hơn so với các loại thùng loa low-profile nên phù hợp với một số thiết bị điều khiển công nghiệp nhỏ.

Ví dụ:

• Mô-đun điều khiển công nghiệp
• Mô-đun giao diện điều khiển
• Mô-đun I/O
• Bộ điều khiển nhúng
• Bộ điều khiển điện tử công nghiệp

Nếu PCB, thiết bị đầu cuối, đầu nối và bộ phận điều khiển cần được lắp đặt bên trong cùng lúc thì 48×33mm có thể cung cấp không gian kết cấu rộng rãi hơn.

2. Thiết bị đo lường và thu thập dữ liệu

Thiết bị thu thập dữ liệu thường cần lắp đặt PCB, giao diện tín hiệu, khối thiết bị đầu cuối và các linh kiện điện tử khác.

Chiều rộng 48mm có thể đáp ứng bố cục bên tương đối phong phú và chiều cao 33mm có thể chứa các bộ phận có chiều cao nhất định.

Thích hợp cho:

• Mô-đun thu thập dữ liệu
• Thiết bị thu thập dữ liệu
• Mô-đun đo lường
• Mô-đun xử lý tín hiệu
• Thiết bị giao diện cảm biến

3. Module chuyển đổi tín hiệu

Các sản phẩm chuyển đổi tín hiệu có thể yêu cầu nhiều giao diện đầu vào/đầu ra và bảng mạch bên trong.

48 × 33mm có thể cung cấp không gian lắp đặt tương đối rộng rãi cho PCB và giao diện.

Ví dụ:

• Mô-đun chuyển đổi tín hiệu
• Mô-đun giao diện tín hiệu
• Bộ chuyển đổi tín hiệu công nghiệp
• Thiết bị giao diện truyền thông

4. Thiết bị mạng và truyền thông công nghiệp

Đối với các thiết bị truyền thông nhỏ cần lắp đặt giao diện truyền thông, PCB và các linh kiện điện tử liên quan, có thể sử dụng vỏ đùn nhôm 48 × 33mm.

Thích hợp cho:

• Mô-đun truyền thông
• Thiết bị truyền thông công nghiệp
• Thiết bị truyền dữ liệu
• Mô-đun giao diện mạng
• Điện tử truyền thông nhúng

5. Mô-đun điều khiển và nguồn điện nhỏ

So với vỏ điện tử cấu hình thấp, chiều cao 33mm cung cấp nhiều không gian lắp đặt bên trong hơn, do đó, nó cũng có thể được sử dụng cho một số sản phẩm điện tử điều khiển và công suất nhỏ.

Ví dụ:

• Mô-đun điều khiển nguồn
• Mô-đun điện tử
• Đơn vị điều khiển
• Mô-đun giao diện nguồn

Liệu nó có phù hợp hay không cần phải được xác nhận theo kích thước thành phần bên trong và yêu cầu tản nhiệt.

6. Dụng cụ đo lường và kiểm tra

48 × 33mm có thể được sử dụng cho một số thiết bị điện tử đo lường và kiểm tra nhỏ.

Ví dụ:

• Mô-đun kiểm tra điện tử
• Thiết bị đo lường
• Thiết bị kiểm tra tín hiệu
• Thiết bị giám sát
• Điện tử phòng thí nghiệm

Nếu sản phẩm yêu cầu màn hình, nhiều giao diện hoặc mạch bên trong tương đối phức tạp thì kích thước này cũng cung cấp nhiều không gian cấu trúc hơn so với vỏ siêu mỏng.

Thông số tùy chỉnh

Câu hỏi thường gặp

Câu 1: Vỏ nhôm 48×33mm phù hợp với những sản phẩm nào?

Vỏ bọc thiết bị liên lạc bằng nhôm 48×33mm phù hợp hơn cho điều khiển công nghiệp, thu thập dữ liệu, liên lạc, chuyển đổi tín hiệu, kiểm tra và đo lường cũng như các thiết bị điện tử nhỏ khác cần không gian lắp đặt bên trong nhất định.

Câu 2: 48×33mm có phù hợp để lắp đặt PCB không?

Đúng. Thiết kế kết cấu có thể được thực hiện theo kích thước PCB, chiều cao thành phần và phương pháp lắp đặt.

Câu 3: Sự khác biệt giữa 48×33mm và 44×25mm là gì?

48×33mm lớn hơn cả về chiều rộng và chiều cao nên có thể cung cấp không gian bên trong rộng rãi hơn và phù hợp hơn với các sản phẩm có kích thước PCB lớn hơn, linh kiện cao hơn hoặc nhiều giao diện hơn.

44×25mm nhỏ gọn hơn, phù hợp với các module điện tử muốn kiểm soát khối lượng tổng thể của sản phẩm.

Câu 4: Sự khác biệt giữa 48×33mm và 38×29mm là gì?

Cả hai đều thuộc loại thùng loa nhỏ gọn với chiều cao nhất định.

48×33mm có mặt cắt ngang tổng thể lớn hơn nên phù hợp hơn với các sản phẩm yêu cầu không gian PCB lớn hơn, nhiều giao diện hơn hoặc nhiều linh kiện bên trong hơn.

38×29mm nhỏ gọn hơn, phù hợp với các thiết bị điện tử có yêu cầu khắt khe hơn về kích thước tổng thể bên ngoài.

Câu 5: Chiều dài 48 × 33mm có thể được tùy chỉnh không?

Việc cắt chiều dài có thể được thực hiện theo cấu trúc sản phẩm và yêu cầu gia công thực tế.

Q6: Các lỗ giao diện có thể được gia công không?

Đúng. Các lỗ CNC có thể được thực hiện theo kích thước thực tế của USB, RJ45, đầu nối, khối đầu cuối, giao diện nguồn, v.v.

Q7: Có thể gia công lỗ lắp và lỗ ren không?

Đúng. Khoan, khai thác và gia công khác có thể được thực hiện theo cấu trúc lắp ráp sản phẩm.

Q8: Cửa sổ hiển thị có thể gia công được không?

Nếu sản phẩm cần lắp đặt mô-đun hiển thị, việc gia công mở tương ứng có thể được thực hiện trên vỏ theo bản vẽ thực tế.

Q9: Nếu tôi không chắc liệu 48×33mm có phù hợp với sản phẩm của mình không thì sao?

Bạn có thể cung cấp: kích thước PCB + chiều cao linh kiện tối đa + vị trí giao diện + yêu cầu về chiều dài sản phẩm.

Thông tin này có thể được sử dụng để đánh giá sơ bộ xem mặt cắt ngang này có phù hợp hay không.

Thông tin gì cần thiết để mua hàng?

Nếu hiện tại bạn không có bản vẽ vỏ hoàn chỉnh, trước tiên bạn cũng có thể cung cấp kích thước PCB, chiều cao linh kiện bên trong và các yêu cầu về kích thước tổng thể của sản phẩm để đánh giá sơ bộ.
