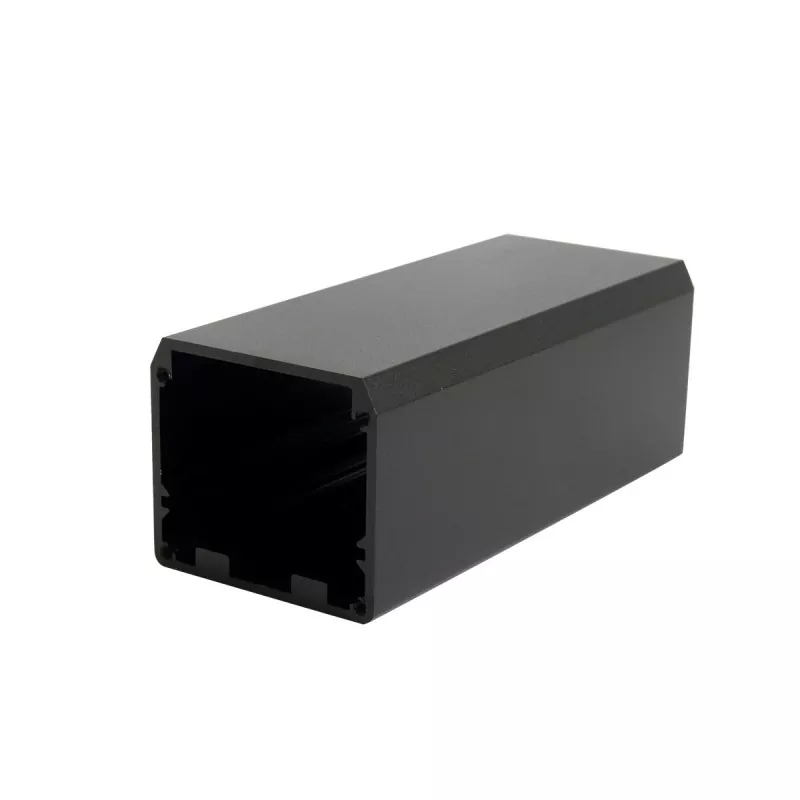

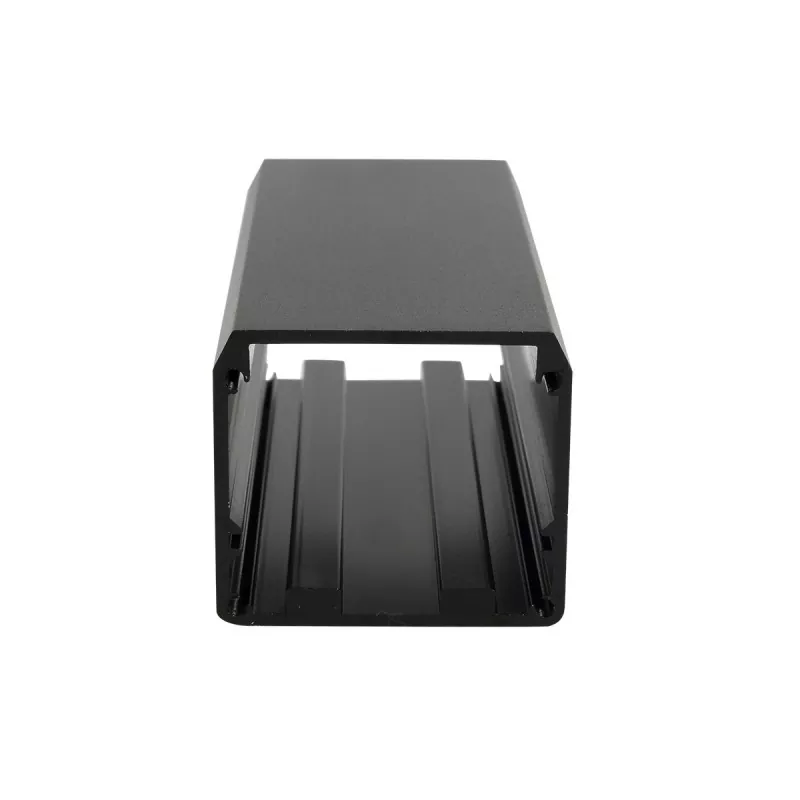

Vỏ bọc điều khiển công nghiệp và cung cấp năng lượng bằng nhôm 50 × 44mm

Vỏ bọc điều khiển công nghiệp và cung cấp năng lượng bằng nhôm Boyuan 50 × 44mm là vỏ thiết bị điện tử cỡ trung được sản xuất với cấu trúc ép đùn hợp kim nhôm, có kích thước mặt cắt ngang bên ngoài là 50mm (rộng) × 44mm (cao) và chiều dài có thể được tùy chỉnh tùy ý theo yêu cầu thiết bị thực tế.

Sản phẩm được hình thành bằng cách ép đùn định hình nhôm, với kích thước mặt cắt ngang thân chính cố định. Nó có thể được cắt theo chiều dài thực tế của thiết bị và quá trình lắp ráp cuối cùng được hoàn thành thông qua các tấm cuối, gia công CNC và các quy trình hỗ trợ khác.

Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác. Bên trong vỏ được thiết kế với các khe cắm thẻ bảng mạch tiêu chuẩn, PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít, giúp cải thiện đáng kể hiệu quả lắp ráp.

So với hộp nhựa, vỏ hợp kim nhôm có độ bền kết cấu và kết cấu kim loại tốt hơn, đồng thời có thể đạt được các cấu trúc tùy chỉnh như giao diện, lỗ lắp, lỗ ren và khe thông qua gia công CNC.

Giá trị cốt lõi của 50×44mm nằm ở “thân rộng và không gian rộng” — chiều rộng 50mm có thể chứa PCB rộng tiêu chuẩn và nhiều bố cục giao diện, đồng thời chiều cao 44mm cung cấp không gian bên trong rộng rãi để lắp đặt các bộ phận cao hơn.

Thông số kỹ thuật này đặc biệt phù hợp với mô-đun nguồn, bộ khuếch đại công suất, bộ điều khiển công nghiệp, dụng cụ đo lường, thiết bị trạm gốc truyền thông, thiết bị thu thập và truyền dữ liệu, mô-đun truyền động động cơ, dụng cụ kiểm tra y tế và các thiết bị điện tử cỡ trung khác có yêu cầu cao về không gian bên trong.

Boyuan Hardware đã tập trung vào sản xuất vỏ nhôm và khung nhôm trong hơn 20 năm, với diện tích nhà máy sản xuất khoảng 10.000 mét vuông và có thể cung cấp gia công vỏ nhôm tùy chỉnh theo bản vẽ, mẫu hoặc yêu cầu kích thước của khách hàng.

Ưu điểm cốt lõi của sản phẩm

01 | Thiết kế không gian rộng rãi 50 × 44mm

Kích thước mặt cắt ngang cao 50mm × 44mm mang lại không gian bên trong rộng rãi cho các thiết bị điện tử cỡ trung.

Chiều rộng 50mm có thể đáp ứng bố cục PCB rộng hơn và thiết kế song song của nhiều giao diện; chiều cao 44mm mang lại không gian lắp linh kiện lớn hơn, có thể chứa các linh kiện cao hơn như tụ điện, máy biến áp, tản nhiệt và rơle, đồng thời hỗ trợ thiết kế PCB hai mặt, đáp ứng nhu cầu tích hợp của các hệ thống mạch phức tạp.

02 | Cấu trúc đùn nhôm

Thân vỏ được hình thành bằng cách ép đùn hợp kim nhôm.

Kích thước mặt cắt ngang của vỏ đùn nhôm được cố định, trong khi chiều dài có thể được cắt theo yêu cầu thực tế của sản phẩm. Do đó, cùng một thông số kỹ thuật vỏ có thể thích ứng với PCB và các mô-đun điện tử có độ dài khác nhau. Cấu trúc này đặc biệt phù hợp với các sản phẩm điện tử cần phát triển hàng loạt.

03 | Thích hợp cho việc gắn PCB

Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác.

Bên trong được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch và PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít. Chiều cao 44mm có thể chứa các thiết bị xếp chồng PCB hai lớp hoặc các thiết bị công suất cao có tản nhiệt, mang đến giải pháp đóng gói đáng tin cậy cho các thiết bị điện tử công suất cao.

04 | Hỗ trợ gia công tùy chỉnh CNC

Hồ sơ tiêu chuẩn chỉ là điểm khởi đầu.

Boyuan Hardware có thể thực hiện gia công CNC trên vỏ nhôm 50×44mm theo bản vẽ của khách hàng, bao gồm:

• Các lỗ giao diện (USB, RJ45, giao diện nguồn, phích cắm hàng không, v.v.)
• Lỗ vít và lỗ định vị
• Lỗ ren và lỗ đối diện
• Rãnh và bước
• Khe tản nhiệt và lỗ thông gió
• Vát mép
• Cấu trúc tùy chỉnh khác

05 | Chiều dài có thể tùy chỉnh theo sản phẩm

50 × 44mm là thông số mặt cắt ngang của vỏ và chiều dài Vỏ bọc điều khiển công nghiệp và bộ cấp nguồn bằng nhôm 50 × 44mm có thể được cắt theo kích thước thực tế của thiết bị. Chiều dài gia công cụ thể được xác nhận theo yêu cầu về vật liệu, xử lý bề mặt và sản phẩm.

06 | Hiệu suất tản nhiệt hiệu quả

Độ dẫn nhiệt của hợp kim nhôm khoảng 200W/(m·K). Kết hợp với diện tích bề mặt lớn hơn 50×44mm, nó có thể dẫn và tản nhiệt hiệu quả do các bộ phận bên trong tạo ra. Đối với các thiết bị có khả năng sinh nhiệt lớn như mô-đun nguồn và bộ khuếch đại công suất, bản thân vỏ nhôm là một bộ tản nhiệt hiệu quả, có thể kéo dài tuổi thọ của thiết bị.

07 | Metal Enclosure Combines Structure and Appearance

Hợp kim nhôm nhẹ và có hiệu suất kết cấu tốt, đồng thời vẫn giữ được kết cấu kim loại tự nhiên. Thông qua các phương pháp xử lý bề mặt như đánh răng, phun cát và anodizing, có thể thu được các hiệu ứng bề ngoài khác nhau, mang lại cho thiết bị điện tử vẻ ngoài chuyên nghiệp hơn của sản phẩm.

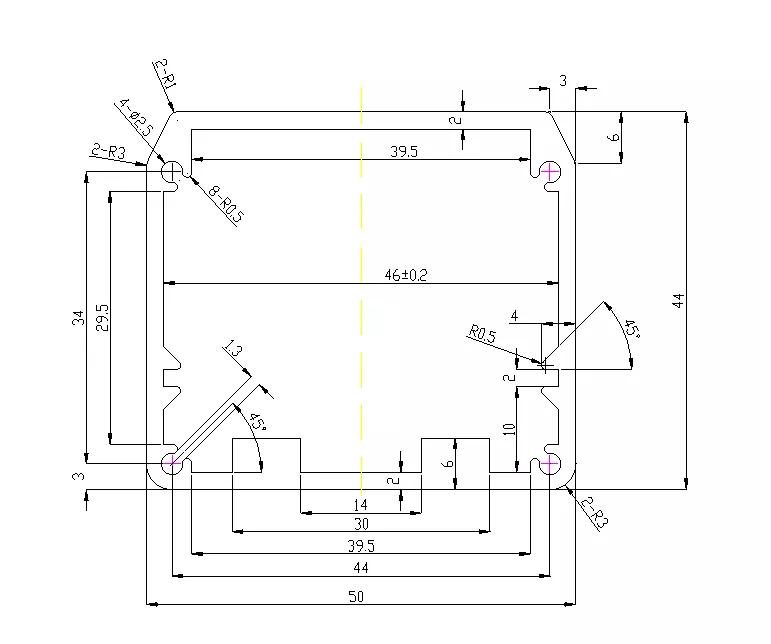

Thông số kỹ thuật vỏ nhôm 50×44mm

Ghi chú: Các loại vật liệu cụ thể, độ dày thành, phạm vi chiều dài, dung sai kích thước và màu sắc xử lý bề mặt phải tuân theo bản vẽ sản phẩm thực tế và yêu cầu đặt hàng.

Vỏ nhôm 50×44mm phù hợp với những sản phẩm nào?

50×44mm thuộc loại vỏ nhôm có không gian rộng rãi — chiều rộng 50mm hỗ trợ bố trí nhiều giao diện cạnh nhau và chiều cao 44mm có thể chứa các bộ phận và tản nhiệt cao hơn. Chiều cao 44mm là đặc điểm cốt lõi giúp phân biệt thông số kỹ thuật này với các thùng loa nhỏ, cho phép nó mang theo các thiết bị điện tử có công suất lớn hơn và các bộ phận cao hơn.

1. Mô-đun nguồn

Thiết kế không gian rộng rãi 50×44mm rất phù hợp với nhiều sản phẩm điện khác nhau:

• Chuyển đổi mô-đun cung cấp điện
• Bộ đổi nguồn
• Vỏ cung cấp điện cho xe
• Vỏ biến tần
• Vỏ nhôm chỉnh lưu
• Mô-đun chuyển đổi DC-DC
• Mô-đun cung cấp điện UPS
• Mô-đun sạc

Tại sao 50×44mm phù hợp cho module nguồn? Mô-đun nguồn thường cần chứa các bộ phận cao hơn như tụ điện (thường cao 25-35mm), máy biến áp và tản nhiệt. Chiều cao 44mm mang đến không gian lắp đặt rộng rãi, trong khi chiều rộng 50mm có thể chứa các bố cục PCB rộng và vật liệu hợp kim nhôm cũng giúp các thiết bị công suất cao tản nhiệt hiệu quả.

2. Bộ khuếch đại công suất và thiết bị âm thanh

• Thùng khuếch đại
• Bộ khuếch đại công suất âm thanh
• Mô-đun khuếch đại tín hiệu
• Bộ khuếch đại công suất RF

Tại sao 50×44mm phù hợp với amply? Bộ khuếch đại công suất cần không gian bên trong tương đối lớn để chứa các mạch khuếch đại, bộ tản nhiệt và bộ phận cấp nguồn. Chiều cao 44mm có thể lắp đặt các linh kiện cao hơn, đồng thời vỏ hợp kim nhôm còn có chức năng tản nhiệt, phù hợp với các thiết bị âm thanh và khuếch đại RF có khả năng sinh nhiệt lớn.

3. Mô-đun điều khiển và tự động hóa công nghiệp

• Bộ điều khiển công nghiệp
• Mô-đun bộ điều khiển logic khả trình (PLC)
• Mô-đun điều khiển chuyển động
• Mô-đun điều khiển động cơ
• Mô-đun biến tần
• Mô-đun mở rộng I/O
• Hộp điều khiển tự động hóa

Tại sao 50×44mm phù hợp cho module điều khiển công nghiệp? Các mô-đun điều khiển công nghiệp thường cần chứa nhiều giao diện (RS232, RS485, CAN, Ethernet, v.v.) và các bảng điều khiển có kích thước lớn hơn. Chiều rộng 50mm có thể chứa nhiều giao diện cạnh nhau và chiều cao 44mm có thể lắp đặt các thiết bị nguồn có tản nhiệt.

4. Dụng cụ đo lường và thiết bị kiểm tra

• Mô-đun máy hiện sóng
• Vỏ máy phát tín hiệu
• Công cụ thu thập dữ liệu
• Máy phân tích điện
• Mô-đun phân tích phổ
• Dụng cụ kiểm tra độ cứng
• Thiết bị kiểm tra siêu âm
• Vỏ đồng hồ đo lưu lượng/đồng hồ đo mức

Tại sao 50×44mm phù hợp cho dụng cụ đo lường? Dụng cụ đo cần bố trí PCB lớn hơn để chứa các mạch xử lý tín hiệu và nhiều giao diện. Chiều rộng 50mm có thể chứa các PCB rộng tiêu chuẩn và chiều cao 44mm có thể chứa các bộ phận như máy biến áp và rơle.

5. Thiết bị mạng và truyền thông

• Mô-đun trạm cơ sở truyền thông
• Bộ tăng cường tín hiệu
• Mô-đun truyền thông GPS/GPRS/5G
• Đơn vị truyền dữ liệu (DTU)
• Máy thu phát sợi quang
• Thiết bị cầu không dây
• Chuyển đổi mô-đun

6. Thiết bị xét nghiệm y tế

• Mô-đun xét nghiệm y tế
• Thiết bị giám sát
• Dụng cụ y tế cầm tay
• Module thiết bị vật lý trị liệu
• Mô-đun thu nhận tín hiệu sinh học

7. Ứng dụng tích hợp tản nhiệt

Vỏ nhôm 50×44mm có thể sử dụng kết hợp với tản nhiệt bên trong:

• Vỏ trình điều khiển LED công suất cao
• Mô-đun điện tử công suất
• Bộ điều khiển động cơ
• Vỏ hệ thống quản lý pin (BMS)
• Vỏ mô-đun siêu tụ điện

8. Hộp che chắn và ứng dụng chống nhiễu

• Hộp che chắn dụng cụ chính xác
• Che chắn mô-đun tần số cao
• Che chắn điện tử y tế

Vật liệu hợp kim nhôm mang lại hiệu suất che chắn điện từ tuyệt vời, ngăn ngừa nhiễu điện từ hiệu quả.

9. Thiết bị thí nghiệm giảng dạy và nghiên cứu khoa học

• Vỏ dụng cụ thí nghiệm
• Giảng dạy mô-đun trình diễn
• Thiết bị thu thập dữ liệu nghiên cứu khoa học

Có thể tùy chỉnh những gì cho Vỏ nhôm 50×44mm?

Xử lý bề mặt

Anodizing

Anodizing là một trong những phương pháp xử lý bề mặt được sử dụng phổ biến cho vỏ nhôm. Vỏ bọc điều khiển công nghiệp và cung cấp năng lượng bằng nhôm 50 × 44mm có thể thay đổi hình thức và tính chất bề mặt của bề mặt nhôm và đạt được các hiệu ứng màu sắc khác nhau.

phun cát

Phun cát có thể tạo thành một kết cấu mờ đồng đều trên bề mặt nhôm, thích hợp cho các thiết bị điện tử công nghiệp và vỏ dụng cụ.

đánh răng

Đánh răng có thể tạo thành kết cấu kim loại thông thường, cho phép sản phẩm duy trì kết cấu kim loại hợp kim nhôm rõ ràng.

Khắc Laser

Các nội dung sau có thể được gia công trên bề mặt vỏ nhôm 50×44mm:

• biểu tượng
• Mẫu sản phẩm
• Nhận dạng giao diện
• Số sản phẩm
• Văn bản và mẫu

In lụa

Thích hợp để gia công logo, văn bản và nhận dạng chức năng nhiều màu.

Gia công tùy chỉnh vỏ nhôm chuyên nghiệp

Chúng tôi không chỉ sản xuất vỏ nhôm tiêu chuẩn mà còn có thể tùy chỉnh theo cấu trúc sản phẩm của khách hàng.

Khách hàng chỉ cần cung cấp:

Bản vẽ 2D / mô hình 3D / mẫu vật lý / kích thước sản phẩm

Sau đó chúng tôi có thể thực hiện đánh giá gia công theo yêu cầu sản phẩm thực tế.

Gia công CNC đáp ứng yêu cầu phi tiêu chuẩn

Đối với các sản phẩm không thể đáp ứng trực tiếp bằng cấu hình tiêu chuẩn 50 × 44mm, có thể đạt được việc tùy chỉnh thông qua gia công CNC tiếp theo.

Ví dụ:

Khe giao diện + lỗ lắp + lỗ ren + khe tản nhiệt + rãnh + bậc + logo

Tất cả có thể được gia công theo bản vẽ của khách hàng.

Hướng dẫn lựa chọn sản phẩm

Nếu chiều rộng PCB của bạn gần 50mm

50×44mm là lựa chọn lý tưởng — chiều rộng 50mm cung cấp không gian định tuyến PCB rộng rãi và chiều cao 44mm có thể chứa các bộ phận cao hơn. Cấu trúc thực tế có phù hợp hay không có thể được xác nhận theo độ dày PCB, phương pháp lắp và chiều cao linh kiện bên trong.

Nếu thiết bị của bạn chứa các thành phần cao hơn

Chiều cao 44mm có thể chứa các linh kiện cao hơn như tụ điện (25-35mm), máy biến áp, tản nhiệt và rơle, phù hợp với các thiết bị điện tử yêu cầu không gian bên trong lớn hơn.

Nếu thiết bị của bạn tạo ra nhiệt đáng kể

Vỏ hợp kim nhôm có khả năng dẫn nhiệt tuyệt vời. Kết hợp với diện tích bề mặt lớn hơn 50×44mm, nó có thể giúp các bộ phận bên trong tản nhiệt một cách hiệu quả. Các khe tản nhiệt hoặc lỗ thông gió có thể được gia công trên vỏ máy để nâng cao hơn nữa hiệu quả tản nhiệt.

Nếu độ dài PCB khác nhau

Cấu hình có thể được cắt theo chiều dài sản phẩm và cùng một thông số mặt cắt có thể thích ứng với các sản phẩm có độ dài khác nhau.

Nếu cần cài đặt giao diện

Các lỗ CNC có thể được thêm vào thân hồ sơ hoặc tấm cuối. Những cái phổ biến bao gồm USB, RJ45, giao diện nguồn, phích cắm hàng không, giao diện BNC, đèn báo, v.v.

Nếu bạn cần thêm không gian

Thông số kỹ thuật nhôm lớn hơn có thể được chọn lại theo kích thước PCB hoặc có thể thực hiện thiết kế vỏ không chuẩn.

Triển lãm hội thảo

Câu hỏi thường gặp

1. Vỏ nhôm 50×44mm phù hợp cho những sản phẩm nào?

50×44mm thuộc loại vỏ nhôm có không gian rộng rãi, thích hợp cho mô-đun nguồn, bộ khuếch đại công suất, bộ điều khiển công nghiệp, dụng cụ đo lường, thiết bị trạm gốc truyền thông, mô-đun truyền động động cơ, dụng cụ kiểm tra y tế, v.v. Chiều rộng 50mm hỗ trợ bố trí đa giao diện và chiều cao 44mm có thể chứa các bộ phận và tản nhiệt cao hơn.

2. Chiều dài của thùng loa là 50×44mm phải không?

Số 50×44mm dùng để chỉ kích thước mặt cắt ngang của vỏ (chiều rộng × chiều cao). Chiều dài sản phẩm có thể được cắt theo thiết bị thực tế và chiều dài PCB.

3. Có thể tùy chỉnh chiều dài của vỏ nhôm 50 × 44mm không?

Đúng. Chiều dài của vỏ đùn nhôm có thể được cắt theo yêu cầu của sản phẩm. Chiều dài cụ thể cần được xác nhận kết hợp với vật liệu, xử lý bề mặt và cấu trúc sản phẩm.

4. Chiều cao 44mm có chứa được tụ điện không?

Đúng. Các tụ điện thông thường thường có chiều cao 25-35mm và chiều cao bên trong 44mm có thể chứa chúng hoàn toàn. Cần có xác nhận cụ thể theo kích thước thành phần của bạn.

5. Có thể làm lỗ tản nhiệt trên vỏ nhôm được không?

Đúng. Boyuan Hardware có thể gia công các khe tản nhiệt, lỗ thông gió, gân tản nhiệt và các cấu trúc tản nhiệt khác theo bản vẽ của khách hàng để giúp các thiết bị công suất cao tản nhiệt.

6. Các giao diện như phích cắm hàng không và BNC có thể được gia công không?

Gia công CNC có thể được thực hiện trên các vị trí giao diện tương ứng theo bản vẽ của khách hàng. Liệu nó có đặc biệt phù hợp để gia công hay không cần phải được xác nhận theo kích thước giao diện và cấu trúc vỏ.

7. PCB có thể được cài đặt?

Đúng. Vỏ nhôm 50 × 44mm được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch bên trong và PCB có thể được lắp và cố định trực tiếp. Cấu trúc lắp tương ứng cũng có thể được thiết kế theo kích thước và phương pháp lắp PCB.

8. Tấm cuối có thể được tùy chỉnh?

Đúng. Kích thước, vị trí lỗ và cấu trúc của tấm cuối có thể được gia công theo yêu cầu của sản phẩm.
