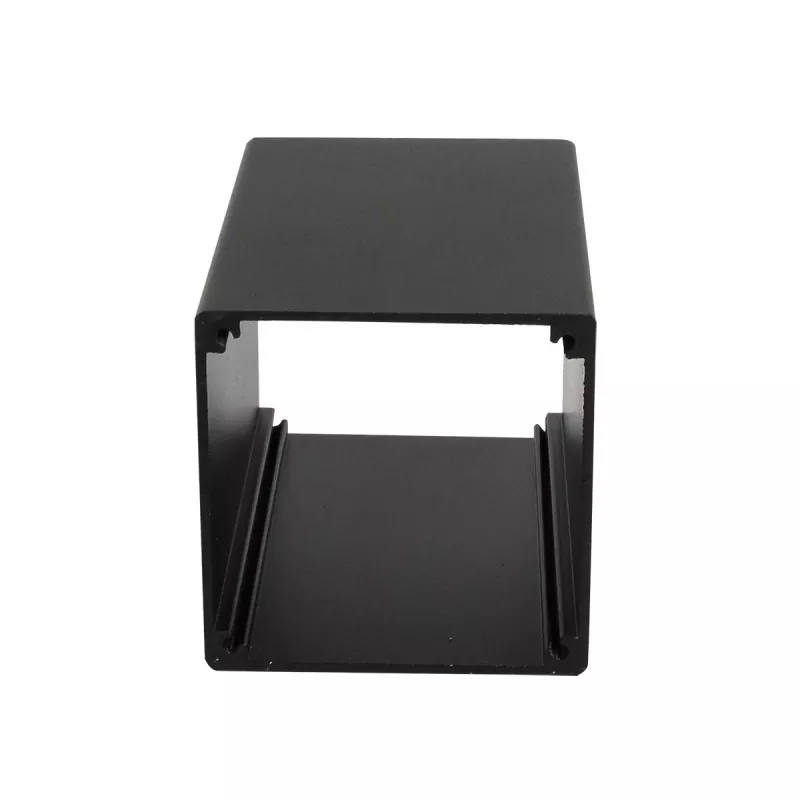

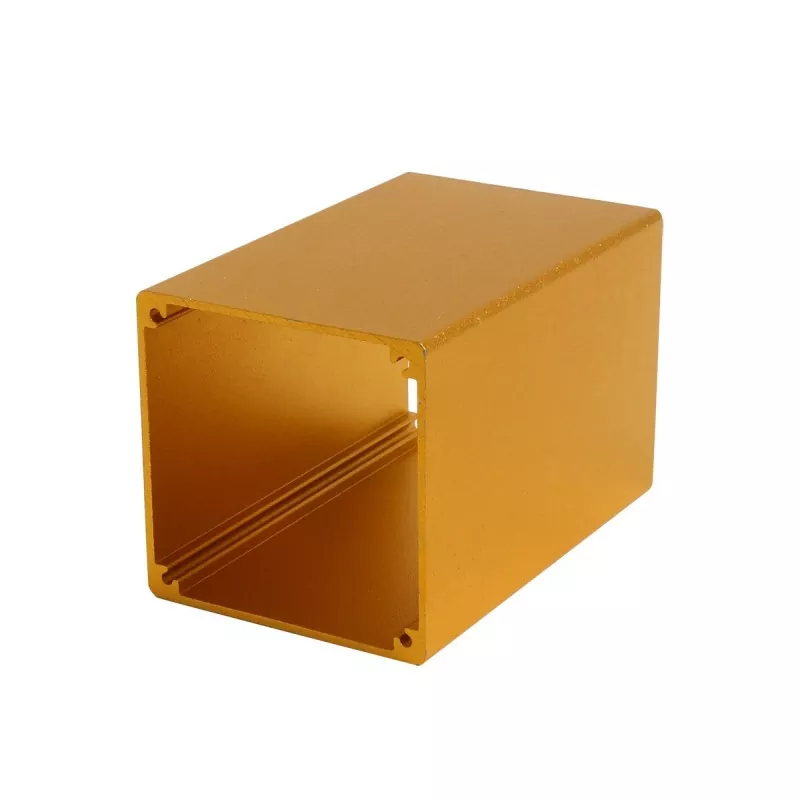

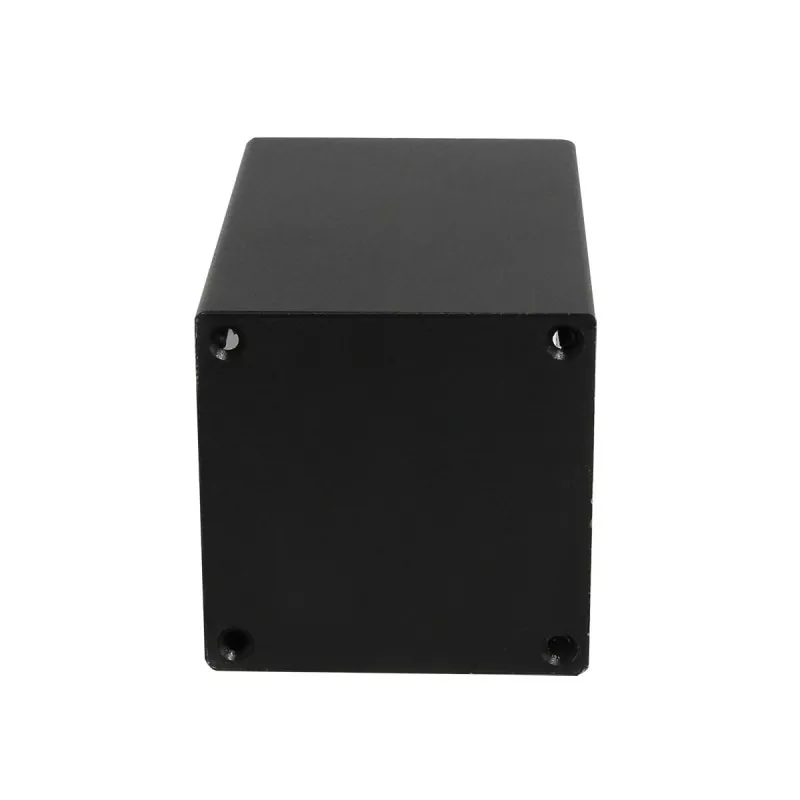

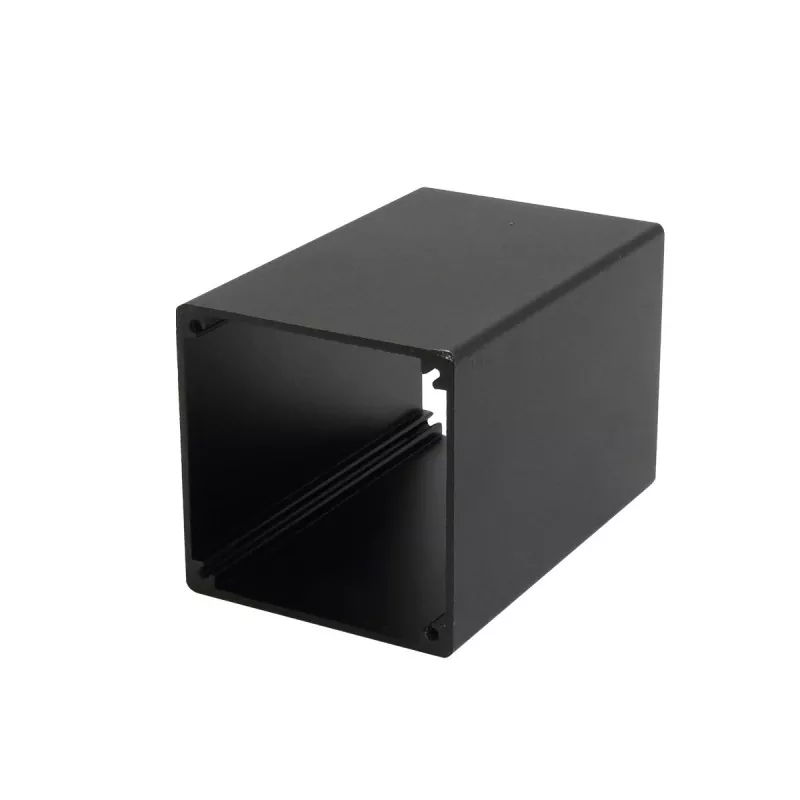

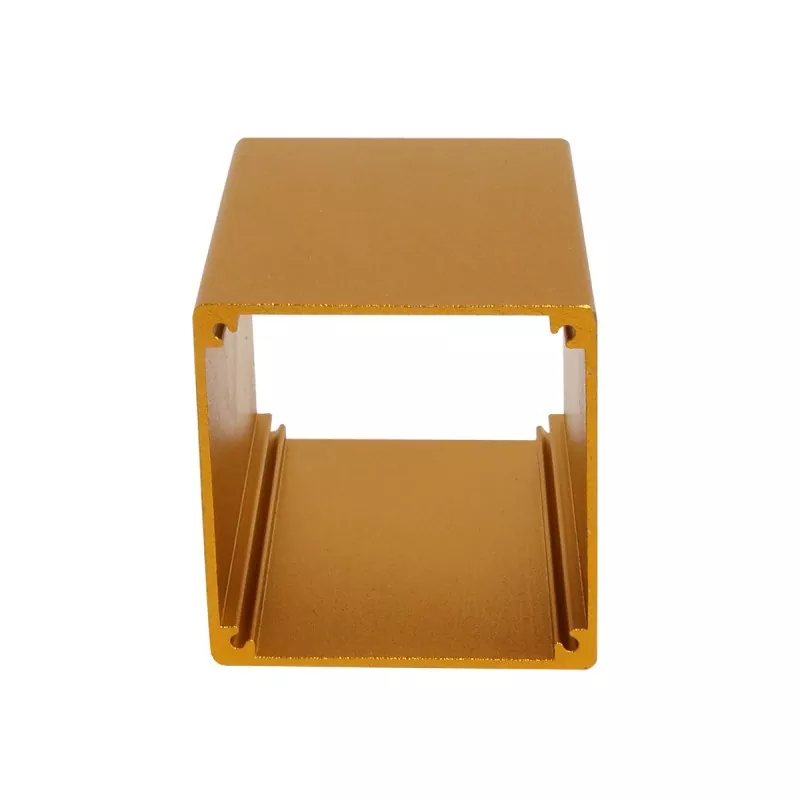

Vỏ hộp điều khiển công nghiệp bằng nhôm 52 × 52mm

Vỏ hộp điều khiển công nghiệp bằng nhôm Boyuan 52 × 52mm là vỏ thiết bị điện tử cỡ trung được sản xuất với cấu trúc ép đùn hợp kim nhôm, có kích thước mặt cắt ngang bên ngoài là 52mm (rộng) × 52mm (cao) và chiều dài có thể tùy chỉnh tùy ý theo yêu cầu thiết bị thực tế.

Sản phẩm được hình thành bằng cách ép đùn định hình nhôm, với kích thước mặt cắt ngang thân chính cố định. Nó có thể được cắt theo chiều dài thực tế của thiết bị và quá trình lắp ráp cuối cùng được hoàn thành thông qua các tấm cuối, gia công CNC và các quy trình hỗ trợ khác. Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác. Bên trong vỏ được thiết kế với các khe cắm thẻ bảng mạch tiêu chuẩn, PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít, giúp cải thiện đáng kể hiệu quả lắp ráp.

So với hộp nhựa, vỏ hợp kim nhôm có độ bền kết cấu và kết cấu kim loại tốt hơn, đồng thời có thể đạt được các cấu trúc tùy chỉnh như giao diện, lỗ lắp, lỗ ren và khe thông qua gia công CNC.

Ưu điểm cốt lõi

01 | Không gian rộng lớn hình vuông 52 × 52mm

Kích thước mặt cắt hình vuông rộng 52mm × cao 52mm mang đến không gian bên trong rộng rãi cho các thiết bị điện tử cỡ trung.

Chiều rộng 52mm có thể phù hợp với bố cục PCB rộng hơn và thiết kế nhiều giao diện song song, hỗ trợ bố cục giao diện đầu vào/đầu ra đa kênh; chiều cao 52mm cung cấp không gian lắp linh kiện cực lớn, có thể chứa các linh kiện cao hơn như tụ điện lớn, máy biến áp, tản nhiệt, rơle và cuộn cảm, đồng thời hỗ trợ xếp chồng PCB nhiều lớp hoặc lắp thiết bị công suất cao với tản nhiệt lớn.

02 | Mặt cắt vuông, lắp đặt linh hoạt

Thiết kế mặt cắt ngang hình vuông 52×52mm giúp vỏ linh hoạt hơn trong quá trình lắp đặt. Hướng lắp có thể được điều chỉnh tùy ý theo yêu cầu về không gian của thiết bị, thích ứng với các tình huống lắp ráp và yêu cầu bố trí thiết bị khác nhau.

03 | Cấu trúc đùn nhôm

Thân vỏ được hình thành bằng cách ép đùn hợp kim nhôm. Kích thước mặt cắt ngang của vỏ đùn nhôm được cố định, trong khi chiều dài có thể được cắt theo yêu cầu thực tế của sản phẩm. Do đó, cùng một thông số kỹ thuật vỏ có thể thích ứng với PCB và các mô-đun điện tử có độ dài khác nhau. Cấu trúc này đặc biệt phù hợp với các sản phẩm điện tử cần phát triển hàng loạt.

04 | Thích hợp cho việc gắn PCB

Vỏ điện tử ép đùn nhôm có thể được thiết kế với các khe lắp hoặc kết cấu đỡ tương ứng theo kết cấu bên trong, để lắp đặt PCB và các linh kiện điện tử khác. Bên trong được trang bị tiêu chuẩn các khe cắm thẻ bảng mạch và PCB có thể được lắp và cố định trực tiếp mà không cần thêm ốc vít. Chiều cao 52mm có thể chứa các thiết bị xếp chồng PCB nhiều lớp hoặc các thiết bị công suất cao có tản nhiệt lớn, mang đến giải pháp đóng gói đáng tin cậy cho các thiết bị điện tử công suất cao.

05 | Hỗ trợ gia công tùy chỉnh CNC

Hồ sơ tiêu chuẩn chỉ là điểm khởi đầu. Boyuan Hardware có thể thực hiện gia công CNC trên vỏ nhôm 52×52mm theo bản vẽ của khách hàng, bao gồm:

• Các lỗ giao diện (USB, RJ45, phích cắm hàng không, giao diện BNC, giao diện nguồn, DB9, v.v.)
• Lỗ vít và lỗ định vị
• Lỗ ren và lỗ đối diện
• Khe tản nhiệt và lỗ thông gió
• Màn cửa sổ mở
• Lỗ nút và lỗ chuyển đổi
• Lỗ lắp ray DIN
• Lỗ gắn tường
• Rãnh và bước
• Vát mép
• Cấu trúc tùy chỉnh khác

06 | Chiều dài có thể tùy chỉnh theo sản phẩm

52 × 52mm là thông số mặt cắt ngang của vỏ và chiều dài sản phẩm có thể được cắt theo kích thước thực tế của thiết bị. Chiều dài gia công cụ thể được xác nhận theo yêu cầu về vật liệu, xử lý bề mặt và sản phẩm.

07 | Hiệu suất tản nhiệt hiệu quả

Độ dẫn nhiệt của hợp kim nhôm khoảng 200W/(m·K). Kết hợp với lớp vỏ có diện tích lớn và không gian bên trong rộng rãi 52×52mm, nó có thể dẫn và tản nhiệt hiệu quả do các bộ phận bên trong tạo ra. Đối với các thiết bị có công suất cao, bản thân vỏ nhôm là một bộ tản nhiệt hiệu quả, có thể kéo dài tuổi thọ của thiết bị.

08 | Vỏ kim loại kết hợp cấu trúc và hình thức

Hợp kim nhôm nhẹ và có hiệu suất kết cấu tốt, đồng thời vẫn giữ được kết cấu kim loại tự nhiên. Thông qua các phương pháp xử lý bề mặt như đánh răng, phun cát và anodizing, có thể thu được các hiệu ứng bề ngoài khác nhau, mang lại cho thiết bị điện tử vẻ ngoài chuyên nghiệp hơn của sản phẩm.

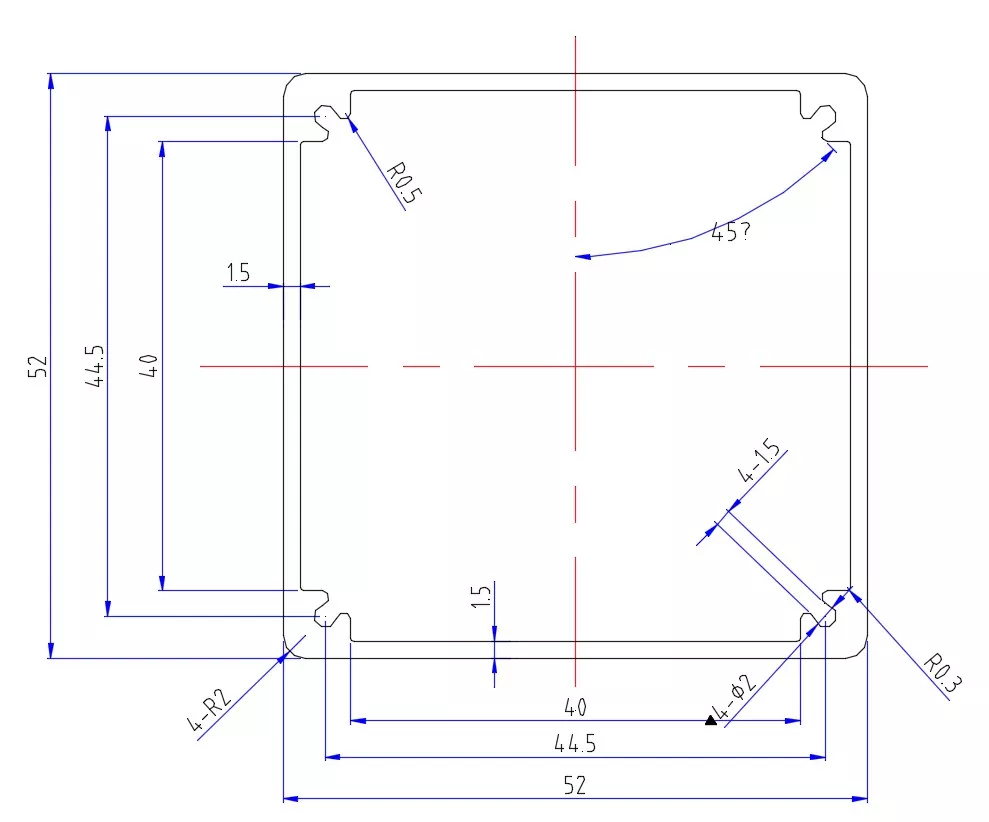

Thông số kỹ thuật

Ghi chú: Các loại vật liệu cụ thể, độ dày thành, phạm vi chiều dài, dung sai kích thước và màu sắc xử lý bề mặt phải tuân theo bản vẽ sản phẩm thực tế và yêu cầu đặt hàng.

Vỏ nhôm 52×52mm phù hợp với những sản phẩm nào?

52×52mm thuộc loại vỏ nhôm không gian rộng — chiều rộng 52mm và chiều cao 52mm tạo thành mặt cắt hình vuông, mang lại không gian bên trong cực kỳ rộng rãi có thể chứa PCB lớn hơn, các bộ phận cao hơn và tản nhiệt lớn. Chiều cao 52mm là đặc điểm cốt lõi giúp phân biệt thông số kỹ thuật này với các kích thước khác, cho phép nó mang theo thiết bị điện tử cỡ trung có công suất lớn hơn, các bộ phận cao hơn và các chức năng phức tạp hơn, khiến nó trở thành lựa chọn đóng gói lý tưởng cho thiết bị điện và điều khiển công nghiệp.

1. Khung điều khiển công nghiệp và bộ điều khiển công nghiệp

Thiết kế không gian rộng 52×52mm rất phù hợp cho các sản phẩm điều khiển công nghiệp:

• Khung máy tính điều khiển công nghiệp
• Mô-đun bộ điều khiển logic khả trình (PLC)
• Mô-đun điều khiển chuyển động
• Cổng IoT công nghiệp
• Hộp điều khiển tự động hóa
• Mô-đun điều khiển robot
• Thiết bị điện toán biên

2. Bộ biến tần và bộ truyền động servo

• Vỏ biến tần
• Mô-đun truyền động servo
• Bộ điều khiển truyền động động cơ
• Trình điều khiển động cơ bước

3. Mô-đun nguồn

Thiết kế không gian rộng 52×52mm rất phù hợp với nhiều sản phẩm bộ nguồn cao cấp khác nhau:

• Chuyển đổi mô-đun cung cấp điện
• Bộ đổi nguồn công nghiệp
• Vỏ cung cấp điện cho xe
• Vỏ biến tần
• Vỏ nhôm chỉnh lưu
• Mô-đun chuyển đổi DC-DC
• Mô-đun cung cấp điện UPS
• Mô-đun sạc
• Vỏ hệ thống quản lý pin (BMS)
• Vỏ mô-đun siêu tụ điện
• Mô-đun biến tần quang điện

4. Bộ khuếch đại công suất và thiết bị âm thanh

• Bộ khuếch đại công suất âm thanh công suất cao
• Thùng khuếch đại chuyên nghiệp
• Bộ khuếch đại công suất RF
• Mô-đun khuếch đại ô tô
• Mô-đun khuếch đại âm thanh sân khấu

5. Trạm cơ sở truyền thông và thiết bị mạng

• Mô-đun trạm cơ sở truyền thông
• Bộ tăng cường/bộ lặp tín hiệu
• Mô-đun truyền thông 5G
• Đơn vị truyền dữ liệu (DTU)
• Máy thu phát sợi quang
• Mô-đun chuyển mạch công nghiệp
• Vỏ bộ định tuyến
• Thiết bị cầu không dây

6. Dụng cụ đo lường và thiết bị kiểm tra

• Mô-đun máy hiện sóng
• Vỏ máy phát tín hiệu
• Công cụ thu thập dữ liệu
• Máy phân tích điện
• Mô-đun phân tích phổ
• Dụng cụ kiểm tra độ cứng
• Thiết bị kiểm tra siêu âm
• Vỏ đồng hồ đo lưu lượng/đồng hồ đo mức
• Mô-đun vạn năng
• Dụng cụ đo chính xác

7. Thiết bị xét nghiệm y tế

• Mô-đun xét nghiệm y tế
• Thiết bị giám sát
• Dụng cụ y tế cầm tay
• Module thiết bị vật lý trị liệu
• Mô-đun thu nhận tín hiệu sinh học
• Mô-đun thiết bị hình ảnh y tế

8. Ứng dụng tích hợp tản nhiệt

Vỏ nhôm 52×52mm có thể sử dụng kết hợp với tản nhiệt lớn:

• Vỏ trình điều khiển LED công suất cao
• Mô-đun điện tử công suất
• Bộ điều khiển động cơ
• Mô-đun sạc xe điện
• Mô-đun biến tần năng lượng mặt trời

9. Hộp che chắn và ứng dụng chống nhiễu

• Hộp che chắn dụng cụ chính xác
• Che chắn mô-đun tần số cao
• Che chắn điện tử y tế
• Che chắn cấp độ quân sự

Vật liệu hợp kim nhôm mang lại hiệu suất che chắn điện từ tuyệt vời và không gian rộng 52 × 52mm có thể chứa các hệ thống mạch lớn, ngăn chặn nhiễu điện từ một cách hiệu quả.

Có thể tùy chỉnh những gì cho Vỏ nhôm 52×52mm?

Xử lý bề mặt

Anodizing

Anodizing là một trong những phương pháp xử lý bề mặt được sử dụng phổ biến cho vỏ nhôm. Nó có thể thay đổi hình thức và tính chất bề mặt của bề mặt nhôm và đạt được các hiệu ứng màu sắc khác nhau.

phun cát

Phun cát có thể tạo thành một kết cấu mờ đồng đều trên bề mặt nhôm, thích hợp cho các thiết bị điện tử công nghiệp và vỏ dụng cụ.

đánh răng

Đánh răng có thể tạo thành kết cấu kim loại thông thường, cho phép sản phẩm duy trì kết cấu kim loại hợp kim nhôm rõ ràng.

Khắc Laser

Các nội dung sau có thể được gia công trên bề mặt vỏ nhôm 52×52mm:

• biểu tượng
• Mẫu sản phẩm
• Nhận dạng giao diện
• Số sản phẩm
• Văn bản và mẫu

In lụa

Thích hợp để gia công logo, văn bản và nhận dạng chức năng nhiều màu.

Gia công tùy chỉnh vỏ nhôm chuyên nghiệp

Chúng tôi không chỉ sản xuất vỏ nhôm tiêu chuẩn mà còn có thể tùy chỉnh theo cấu trúc sản phẩm của khách hàng.

Khách hàng chỉ cần cung cấp:

Bản vẽ 2D / mô hình 3D / mẫu vật lý / kích thước sản phẩm

Sau đó chúng tôi có thể thực hiện đánh giá gia công theo yêu cầu sản phẩm thực tế.

Gia công CNC đáp ứng yêu cầu phi tiêu chuẩn

Đối với các sản phẩm không thể đáp ứng trực tiếp bằng cấu hình tiêu chuẩn 52×52mm, có thể đạt được tùy chỉnh thông qua gia công CNC tiếp theo.

Ví dụ:

Khe hở giao diện + cửa sổ màn hình + lỗ gắn + lỗ ren + khe tản nhiệt + lỗ gắn ray DIN + lỗ gắn tường + rãnh + bậc thang + logo

Tất cả có thể được gia công theo bản vẽ của khách hàng.

Triển lãm hội thảo

Câu hỏi thường gặp

1. Vỏ nhôm 52×52mm phù hợp với những sản phẩm nào?

52 × 52mm thuộc loại vỏ nhôm không gian rộng, thích hợp cho khung điều khiển công nghiệp, mô-đun nguồn, bộ biến tần, ổ servo, bộ khuếch đại công suất, thiết bị trạm gốc truyền thông, dụng cụ đo lường, thiết bị kiểm tra y tế, mô-đun truyền động động cơ, hệ thống quản lý pin, v.v. Không gian rộng hình vuông 52mm × 52mm có thể chứa các bộ phận cao hơn và tản nhiệt lớn.

2. Chiều dài của thùng loa là 52×52mm phải không?

Số 52×52mm dùng để chỉ kích thước mặt cắt ngang của vỏ (chiều rộng × chiều cao). Chiều dài sản phẩm có thể được cắt theo thiết bị thực tế và chiều dài PCB.

3. Có thể tùy chỉnh chiều dài của vỏ nhôm 52 × 52mm không?

Đúng. Chiều dài của vỏ đùn nhôm có thể được cắt theo yêu cầu của sản phẩm. Chiều dài cụ thể cần được xác nhận kết hợp với vật liệu, xử lý bề mặt và cấu trúc sản phẩm.

4. Chiều cao 52mm có thể chứa các tụ điện và máy biến áp lớn không?

Đúng. Các tụ điện lớn thường có chiều cao 35-45mm và chiều cao bên trong 52mm có thể chứa chúng hoàn toàn, chừa lại một khoảng trống để lắp ráp. Máy biến áp nhỏ cũng có thể được bố trí dễ dàng. Cần có xác nhận cụ thể theo kích thước thành phần của bạn.

5. Nó có hỗ trợ lắp thanh ray DIN không?

Đúng. Boyuan Hardware có thể gia công các lỗ gắn ray DIN trên vỏ nhôm theo yêu cầu của khách hàng, tạo điều kiện thuận lợi cho việc lắp đặt các mô-đun điều khiển công nghiệp trong tủ phân phối.

6. Có thể lắp tản nhiệt lớn được không?

Đúng. Không gian bên trong rộng 52×52mm có thể chứa các tản nhiệt lớn, kết hợp với vỏ hợp kim nhôm có diện tích lớn mang đến giải pháp tản nhiệt tuyệt vời cho các thiết bị có công suất cao.

7. Có thể làm lỗ tản nhiệt trên vỏ nhôm được không?

Đúng. Boyuan Hardware có thể gia công các khe tản nhiệt, lỗ thông gió, gân tản nhiệt và các cấu trúc tản nhiệt khác theo bản vẽ của khách hàng để giúp các thiết bị công suất cao tản nhiệt.

8. Các giao diện như phích cắm hàng không, BNC và DB9 có thể được gia công không?

Gia công CNC có thể được thực hiện trên các vị trí giao diện tương ứng theo bản vẽ của khách hàng. Chiều rộng 52mm có thể bố trí nhiều giao diện cạnh nhau. Liệu nó có đặc biệt phù hợp để gia công hay không cần phải được xác nhận theo kích thước giao diện và cấu trúc vỏ.

9. PCB có thể lắp đặt được không?

Đúng. Vỏ hộp điều khiển công nghiệp bằng nhôm 52 × 52mm được trang bị tiêu chuẩn với các khe cắm thẻ bảng mạch bên trong và PCB có thể được lắp và cố định trực tiếp. Chiều cao 52mm hỗ trợ gắn PCB nhiều lớp hoặc thiết bị công suất cao với tản nhiệt lớn. Cấu trúc lắp tương ứng cũng có thể được thiết kế theo kích thước và phương pháp lắp PCB.

10. Tấm cuối có thể được tùy chỉnh?

Đúng. Kích thước, vị trí lỗ và cấu trúc của tấm cuối có thể được gia công theo yêu cầu của sản phẩm.

11. Có thể làm logo được không?

Đúng. Các phương pháp gia công logo như khắc laser hoặc in lụa có thể được lựa chọn theo yêu cầu của sản phẩm.

12. Có thể chọn nhiều màu khác nhau không?

Đúng. Vỏ nhôm có thể đạt được các hiệu ứng bề ngoài khác nhau thông qua các quá trình như anodizing và màu sắc có thể được tùy chỉnh tùy ý theo yêu cầu của khách hàng.

13. Nếu 52×52mm không phù hợp với PCB của tôi thì sao?

Bạn có thể gửi cho chúng tôi kích thước PCB, cấu trúc sản phẩm hoặc mô hình 3D. Phần cứng Boyuan có thể giúp xác nhận xem thông số kỹ thuật 52 × 52mm có phù hợp theo kích thước thực tế hay không và cũng có thể chọn các thông số kỹ thuật nhôm khác hoặc thực hiện gia công tùy chỉnh.

14. Có thể làm mẫu trước không?

Gia công mẫu có thể được thực hiện theo yêu cầu của dự án. Nên xác nhận kích thước mẫu, vị trí lỗ, lắp ráp và hiệu ứng bề mặt trước khi sản xuất hàng loạt.

Tại sao chọn phần cứng Boyuan?

Đối với các nhà sản xuất thiết bị điện tử, điều quan trọng hơn là liệu nhà cung cấp có thể hoàn thiện việc gia công hỗ trợ như chiều dài, tấm cuối, lỗ giao diện, cửa sổ màn hình, lỗ lắp, cấu trúc tản nhiệt, lỗ lắp ray DIN, lỗ gắn tường, cấu trúc PCB, xử lý bề mặt và logo theo sản phẩm thực tế hay không.

Boyuan đã tập trung vào ngành công nghiệp vỏ nhôm và khung nhôm trong hơn 20 năm, với diện tích nhà máy sản xuất khoảng 10.000 mét vuông, cung cấp dịch vụ gia công vỏ nhôm tùy chỉnh.

Từ cấu hình nhôm 52 × 52mm tiêu chuẩn đến vỏ điện tử hoàn thiện được gia công bằng CNC, chúng tôi có thể gia công theo yêu cầu sản phẩm của khách hàng.

Nếu bạn đang tìm kiếm Vỏ hộp điều khiển công nghiệp bằng nhôm 52 × 52mm, bạn có thể gửi kích thước PCB, bản vẽ sản phẩm hoặc mô hình 3D của mình.

Chúng tôi có thể xác nhận thông số kỹ thuật, phương pháp gia công và kế hoạch tùy chỉnh theo cấu trúc sản phẩm của bạn.
