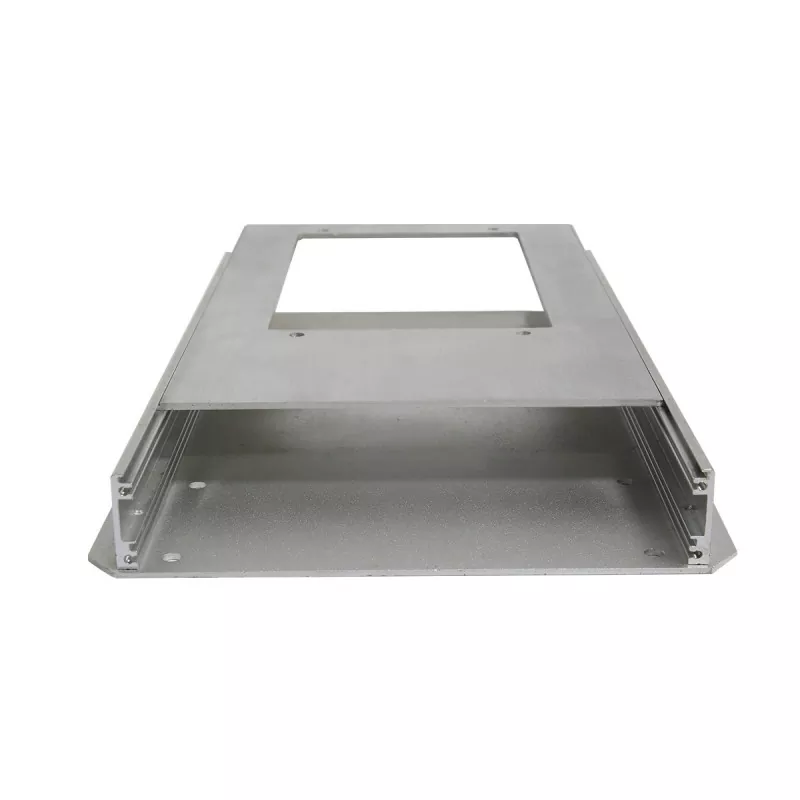

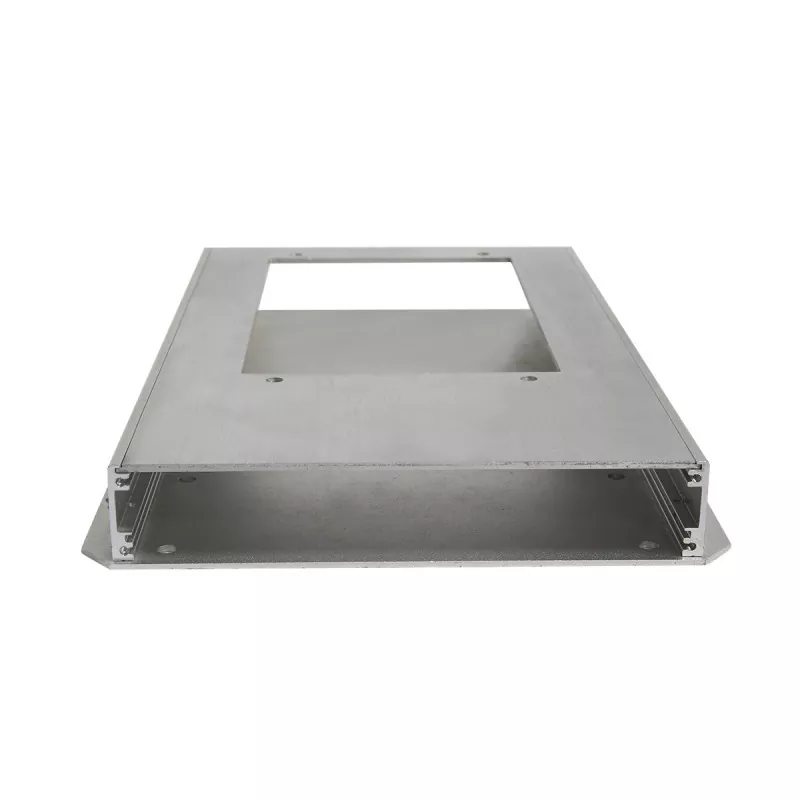

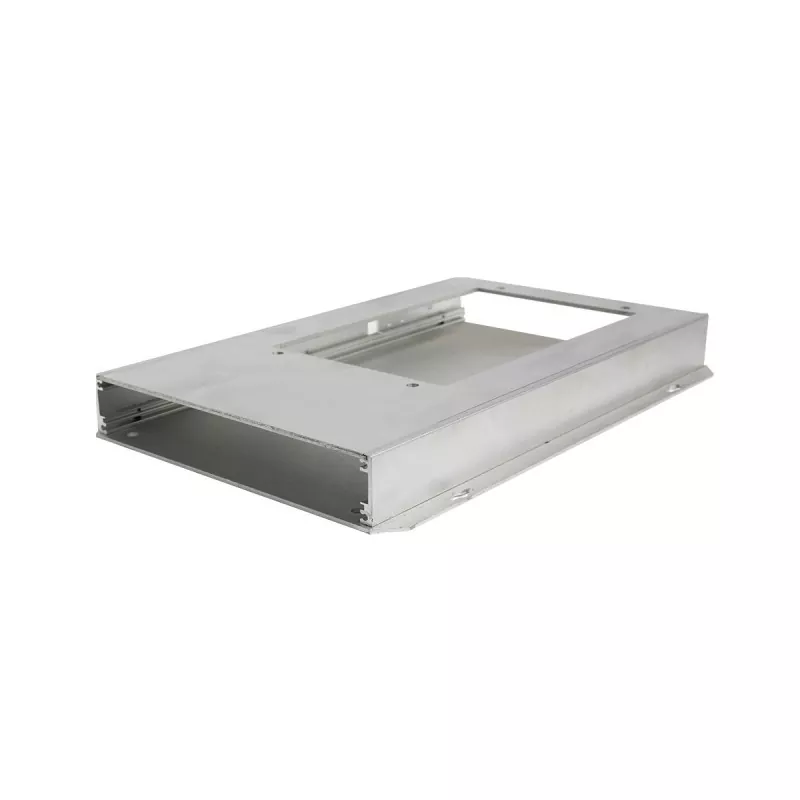

Khung đùn nhôm mỏng 30mm cho thiết bị điện tử

Khung đùn nhôm mỏng 30 mm cho thiết bị điện tử là khung thiết bị điện tử nhỏ gọn được thiết kế với cấu trúc nhôm. Chiều cao mặt cắt khung được cố định ở mức 30mm, trong khi chiều dài và chiều rộng có thể được tùy chỉnh theo cấu trúc thiết bị và yêu cầu lắp đặt.

Không giống như khung gầm tiêu chuẩn có chiều dài, chiều rộng và chiều cao cố định, sản phẩm này sử dụng mặt cắt ngang bằng nhôm có chiều cao cố định. Bằng cách điều chỉnh chiều dài biên dạng và chiều rộng tổng thể của khung, nó có thể thích ứng với PCB, mô-đun mạch và các linh kiện điện tử có kích cỡ khác nhau.

Bên trong khung máy có các khe cắm thẻ và rãnh lắp, có thể được sử dụng để định vị và lắp đặt PCB cũng như các bộ phận kết cấu bên trong. Cấu trúc profile nhôm còn có khả năng tản nhiệt nhất định, các khu vực tản nhiệt có thể được thiết kế theo yêu cầu thực tế của thiết bị.

Cơ cấu sản phẩm

Trọng tâm cấu trúc của khung xe 30 mm này không phải là kích thước chiều dài × chiều rộng × chiều cao cố định mà là:

Chiều cao cố định 30mm + chiều dài tùy chỉnh + chiều rộng tùy chỉnh

Cấu trúc cơ bản của nó bao gồm:

• Thân khung nhôm định hình
• bảng điều khiển phía trước
• Bảng điều khiển phía sau
• Khe cắm thẻ PCB bên trong
• Rãnh lắp bên trong
• Cấu trúc tản nhiệt
• Vít cố định bảng điều khiển

Cấu trúc này có thể điều chỉnh chiều dài và chiều rộng khung theo yêu cầu không gian bên trong của thiết bị trong khi vẫn duy trì chiều cao thấp 30mm.

Sơ đồ logic cấu trúc

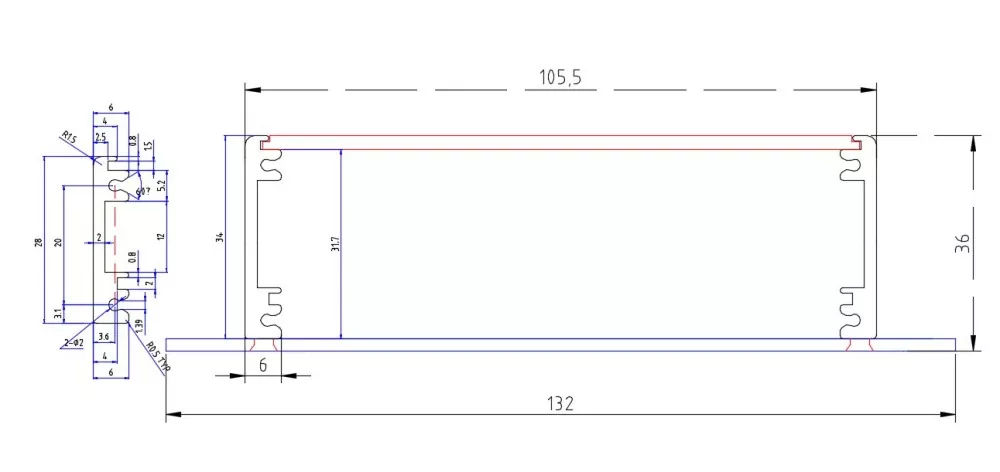

Cấu hình nhôm có chiều cao cố định 30mm

↓

Xác định chiều dài và chiều rộng theo yêu cầu thiết bị

↓

Sử dụng khe cắm thẻ bên trong để gắn PCB

↓

Sử dụng rãnh lắp để cố định các kết cấu bên trong

↓

Gia công CNC các tấm mặt trước và mặt sau theo yêu cầu giao diện

↓

Bắt vít cố định tấm mặt trước và mặt sau

Ưu điểm cốt lõi

1. Chiều cao siêu mỏng 30mm, thích hợp cho các thiết bị có không gian hạn chế

Chiều cao khung xe được cố định ở mức 30mm. So với khung điện tử cao hơn, nó có thể giảm không gian theo chiều dọc mà toàn bộ thiết bị chiếm giữ.

Thích hợp để lắp đặt trong không gian hạn chế:

• Thiết bị điện tử nhỏ
• Mô-đun điện tử nhúng
• Mô-đun điều khiển
• Mô-đun thu thập dữ liệu
• module truyền thông
• thiết bị điện tử PCB

Nếu thiết bị có giới hạn rõ ràng về chiều cao tổng thể, cấu trúc 30 mm có thể giữ cho cấu hình nhỏ gọn nhất có thể đồng thời đáp ứng nhu cầu lắp đặt các linh kiện điện tử bên trong.

2. Chiều dài và chiều rộng có thể tùy chỉnh theo yêu cầu của thiết bị

Một trong những đặc điểm lớn nhất của sản phẩm này là chiều dài và chiều rộng không phải là kích thước cố định.

Khách hàng có thể xác định chiều dài và chiều rộng khung xe cần thiết theo:

• kích thước PCB
• Bố trí linh kiện điện tử
• Số lượng giao diện
• Không gian lắp đặt bên trong
• Vị trí lắp đặt thiết bị
• Giới hạn kích thước bên ngoài

Do đó, cùng một khung nhôm định hình có chiều cao 30 mm có thể tạo thành các cấu trúc sản phẩm có chiều dài và chiều rộng khác nhau.

Điều này đặc biệt phù hợp với các dự án OEM/ODM yêu cầu thiết kế khung gầm dựa trên PCB hoặc mô-đun điện tử.

3. Khe cắm thẻ tích hợp để gắn PCB thuận tiện

Bên trong khung máy có các khe cắm thẻ, có thể dùng để định vị và gắn các bo mạch PCB theo cấu trúc thực tế.

So với các cấu trúc dựa hoàn toàn vào các giá đỡ độc lập để cố định PCB, các khe cắm card bên trong profile có thể giúp giảm bớt một số cấu trúc cố định bổ sung, khiến cấu trúc bên trong khung máy trở nên nhỏ gọn hơn.

Đối với khung gầm có chiều cao thấp như 30mm, việc sử dụng hợp lý không gian bên trong là đặc biệt quan trọng.

4. Rãnh lắp bên trong hỗ trợ thiết kế kết cấu mô-đun

Ngoài các khe cắm thẻ PCB, khung máy còn có các rãnh lắp, có thể dùng để lắp và định vị các bộ phận kết cấu bên trong.

Theo thiết kế sản phẩm cụ thể, bố cục tổng thể có thể được thực hiện xung quanh:

PCB → mô-đun bên trong → cấu trúc lắp → mặt trước và mặt sau

Vì vậy, khách hàng không cần chỉ cần lựa chọn sản phẩm theo kích thước bên ngoài của khung xe mà có thể thiết kế khung xe theo kết cấu thực tế bên trong.

5. Cấu trúc nhôm định hình cân bằng cấu trúc và yêu cầu tản nhiệt

Ngoài vai trò là thân khung, cấu trúc định hình nhôm còn có thể được thiết kế để tản nhiệt kết hợp với các đặc điểm cấu trúc của chính cấu hình đó.

Đối với các linh kiện điện tử có lượng nhiệt sinh ra bên trong nhất định, việc lập kế hoạch có thể được thực hiện theo yêu cầu thực tế của sản phẩm:

• Khu vực tản nhiệt
• Cấu trúc thông gió
• Vị trí lắp linh kiện
• Đường tản nhiệt

Cần lưu ý rằng hiệu quả tản nhiệt thực tế phụ thuộc vào khả năng sinh nhiệt của thiết bị, cách bố trí thành phần, cấu trúc biên dạng và thiết kế tản nhiệt cụ thể và hiệu suất nhiệt cuối cùng không thể chỉ được đánh giá bằng vật liệu khung.

6. Mặt trước và mặt sau có thể được gia công theo chức năng của thiết bị

Các tấm mặt trước và mặt sau được cố định bằng vít và có thể được gia công độc lập theo giao diện thiết bị thực tế và yêu cầu vận hành.

Có thể gia công theo bản vẽ:

• Lỗ giao diện USB
• Lỗ giao diện nguồn
• Lỗ giao diện truyền thông
• Lỗ khuy
• Lỗ đèn báo
• Khu vực trưng bày
• Lỗ gắn
• Lỗ thông gió
• Các lỗ có hình dạng đặc biệt khác

Điều này cho phép cùng một thân nhôm định hình 30 mm thích ứng với các thiết bị điện tử khác nhau.

Thành phần sản phẩm

Thông số kỹ thuật

Sản phẩm áp dụng và lĩnh vực ứng dụng

Khung đùn nhôm mỏng 30 mm cho thiết bị điện tử không chỉ giới hạn trong một ngành mà phù hợp hơn để lựa chọn ứng dụng dựa trên các đặc điểm cấu trúc của nó: chiều cao thấp 30 mm + chiều dài và chiều rộng có thể tùy chỉnh + khe cắm thẻ PCB + rãnh lắp.

1. Thiết bị điện tử nhúng

Thích hợp cho một số mô-đun điện tử cần lắp đặt bên trong thiết bị, tủ điều khiển hoặc các không gian hạn chế khác.

Chiều cao thấp 30mm có thể giúp giảm không gian theo chiều dọc mà thiết bị chiếm dụng.

2. Mô-đun điều khiển nhỏ

Đối với các thiết bị điều khiển nhỏ chủ yếu bao gồm PCB, mạch điều khiển và giao diện bên trong, có thể sử dụng các khe cắm thẻ bên trong và rãnh lắp để gắn mô-đun.

3. Mô-đun thu thập dữ liệu

Thiết bị thu thập dữ liệu thường yêu cầu PCB, đầu nối và giao diện dữ liệu.

Bằng cách tùy chỉnh chiều dài và chiều rộng của khung, không gian bên trong có thể được quy hoạch theo kích thước PCB thực tế và mặt trước và mặt sau có thể được gia công theo vị trí giao diện.

4. Mô-đun giao tiếp và giao diện

Đối với các thiết bị điện tử nhỏ cần lắp đặt giao diện truyền thông, đầu nối hoặc giao diện điều khiển, mặt trước và mặt sau có thể được gia công theo bố cục giao diện thực tế.

5. IoT và thiết bị điện tử nhúng

Một số thiết bị IoT và thiết bị nhúng rất nhạy cảm với khối lượng sản phẩm và cần hoàn thành việc lắp đặt linh kiện điện tử và PCB trong một không gian tương đối nhỏ.

Chiều cao cố định 30 mm có thể được sử dụng để thiết kế khung gầm của các thiết bị điện tử có chiều cao thấp như vậy.

Gia công CNC 3 trục tùy chỉnh

Phần cứng Boyuan hiện chủ yếu sử dụng gia công CNC 3 trục cho khung nhôm và các bộ phận kết cấu liên quan.

Theo bản vẽ sản phẩm, những điều sau đây có thể được thực hiện:

• Khe hở
• Khoan
• Khai thác
• Gia công lỗ lắp
• Gia công lỗ giao diện
• Gia công tấm
• Gia công rãnh kết cấu
• Gia công kết cấu 2D/3D khác

Các tấm mặt trước và mặt sau có thể được gia công theo bố cục giao diện của các thiết bị khác nhau, cho phép cùng một thân nhôm có thể thích ứng với các sản phẩm điện tử khác nhau.

Kiểm tra chất lượng

Đối với khung nhôm định hình tùy chỉnh, các mục sau có thể được kiểm tra theo bản vẽ sản phẩm và yêu cầu đặt hàng:

Kiểm tra kích thước

Xác nhận chiều dài, chiều rộng khung và các kích thước cấu trúc chính.

Kiểm tra gia công CNC

Kiểm tra các lỗ giao diện, lỗ lắp, lỗ ren và các vị trí gia công khác.

Kiểm tra lắp đặt PCB

Xác nhận sự phù hợp giữa PCB và các khe cắm thẻ bên trong.

Kiểm tra lắp ráp bảng điều khiển

Xác nhận việc lắp ráp các tấm mặt trước và mặt sau với thân khung.

Kiểm tra xử lý bề mặt

Kiểm tra hiệu quả xử lý bề mặt sản phẩm và sự xuất hiện.

Kiểm tra lắp ráp thành phẩm

Xác nhận xem tất cả các bộ phận kết cấu của khung máy có khớp đúng cách sau khi lắp đặt hay không.

Triển lãm hội thảo

Câu hỏi thường gặp

Câu hỏi 1: Có thể tùy chỉnh chiều dài và chiều rộng của khung nhôm định hình 30 mm này không?

Đúng. Chiều cao của sản phẩm này được cố định ở mức 30 mm, chiều dài và chiều rộng có thể được tùy chỉnh theo kích thước thiết bị, thông số kỹ thuật PCB và yêu cầu cấu trúc bên trong.

Câu 2: Chiều cao cố định của khung xe có phải là 30 mm không?

Đúng. 30 mm là thông số chiều cao cố định của loạt mặt cắt nhôm này. Chiều dài và chiều rộng cụ thể được xác định theo yêu cầu của sản phẩm.

Câu 3: PCB có thể được lắp bên trong khung máy không?

Đúng. Bên trong sản phẩm được cung cấp các khe cắm thẻ, có thể được sử dụng để định vị và lắp PCB theo cấu trúc thực tế. Kích thước PCB cụ thể và phương pháp lắp cần phải được xác nhận theo cấu trúc sản phẩm.

Câu hỏi 4: Có thể gia công các lỗ giao diện trên khung máy không?

Đúng. Các tấm phía trước và phía sau có thể được gia công với các lỗ giao diện, lỗ lắp, lỗ nút, lỗ đèn báo, khu vực hiển thị và các lỗ kết cấu khác theo bản vẽ sản phẩm.

Câu 5: Khung xe có cấu trúc tản nhiệt không?

Đúng. Sản phẩm sử dụng thiết kế định hình nhôm với cấu trúc tản nhiệt và thiết kế tản nhiệt có thể được thực hiện theo yêu cầu cấu trúc và sinh nhiệt thực tế của thiết bị.
